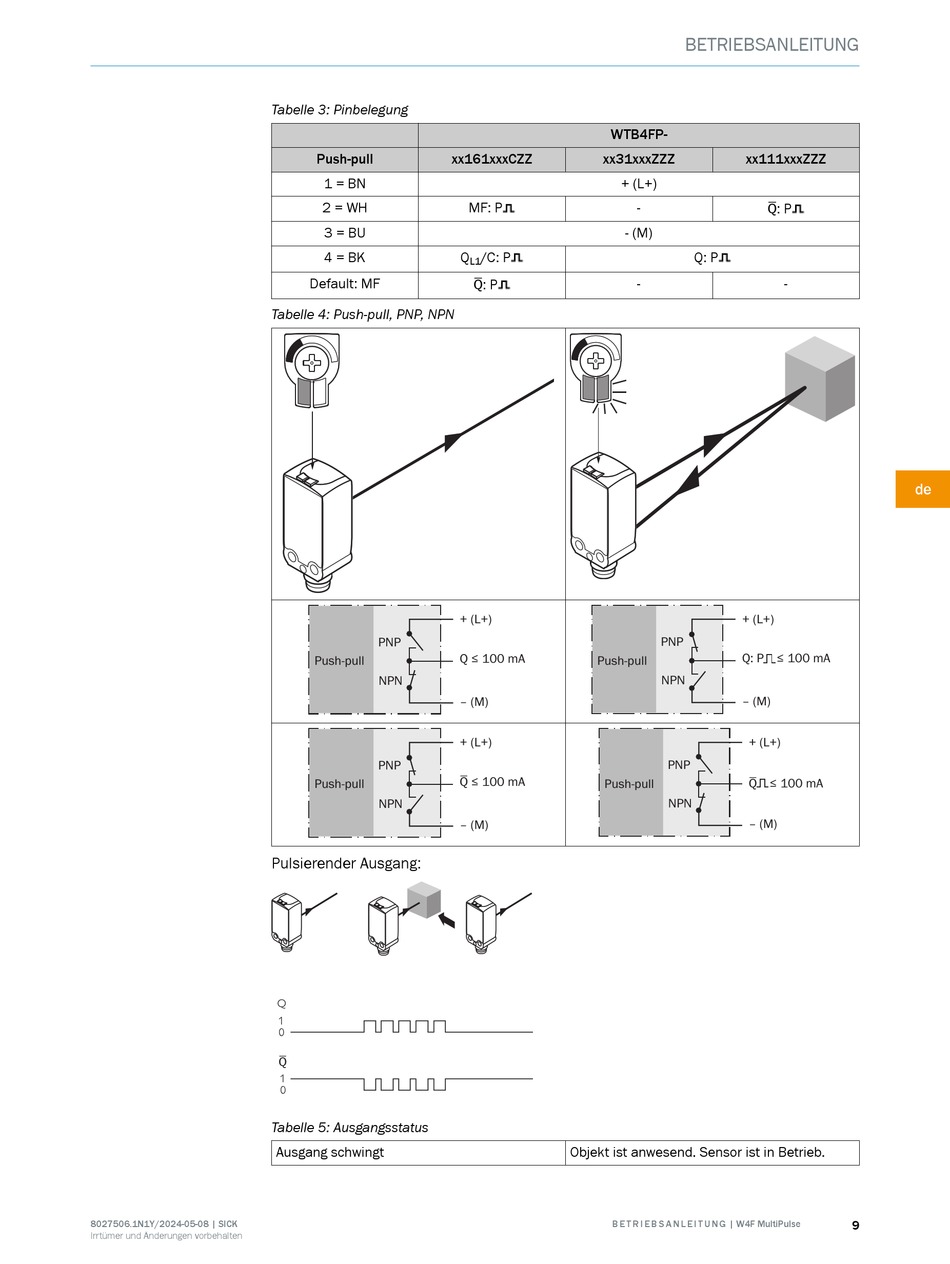

Tabelle 3: Pinbelegung
Push-pull
1 = BN
2 = WH
3 = BU
4 = BK
Default: MF
Tabelle 4: Push-pull, PNP, NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
Pulsierender Ausgang:
Q
Tabelle 5: Ausgangsstatus
Ausgang schwingt
WTB4FP-
xx161xxxCZZ xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q /C: P
L1
Q: P
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
Objekt ist anwesend. Sensor ist in Betrieb.
B E T R I E B S A N L E I T U N G | W4F MultiPulse
BETRIEBSANLEITUNG
xx111xxxZZZ
-
Q: P
Q: P
- -
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
