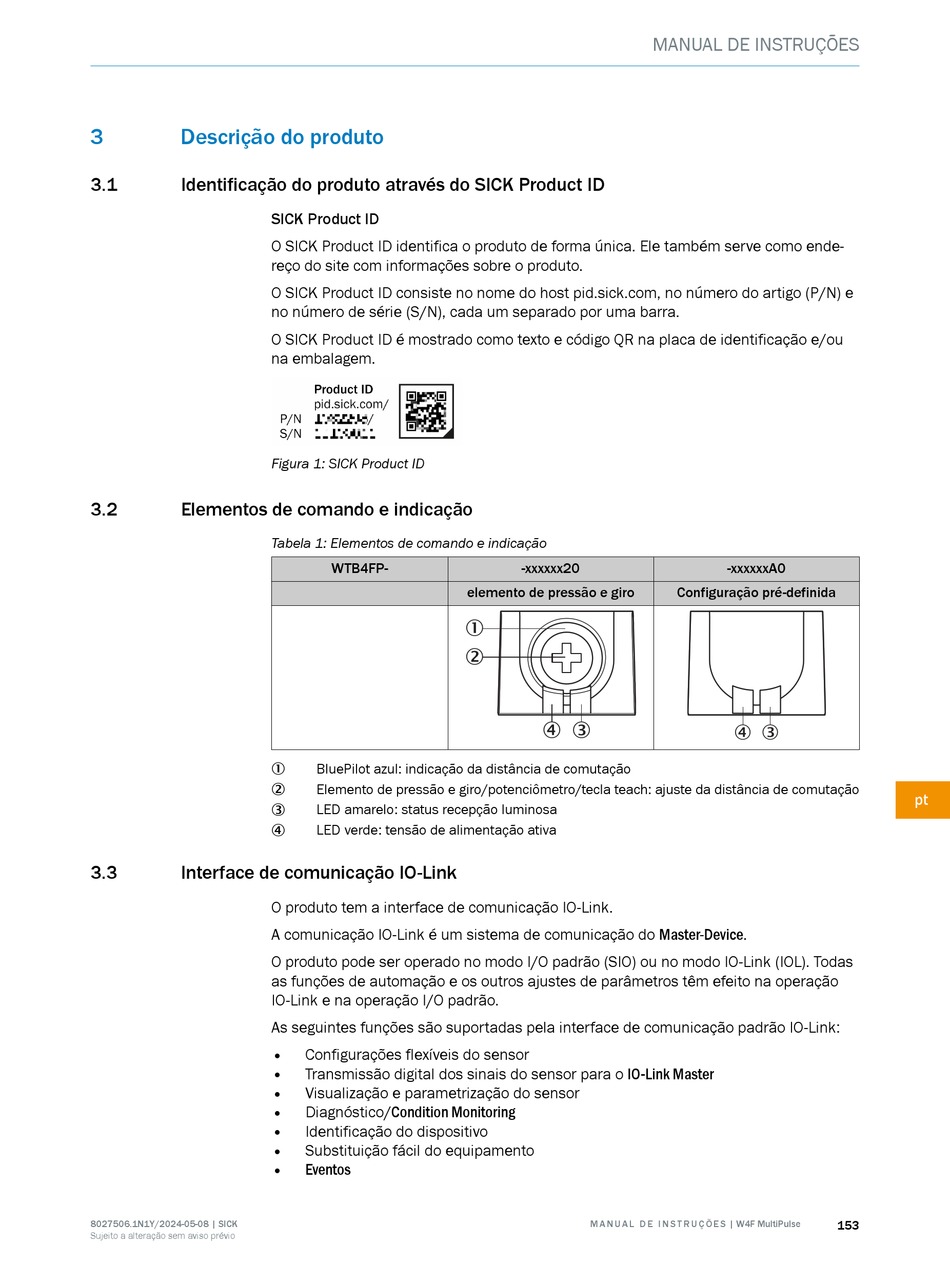

3 Descrição do produto
3.1 Identificação do produto através do SICK Product ID
3.2 Elementos de comando e indicação
3.3 Interface de comunicação IO-Link
8027506.1N1Y/2024-05-08 | SICK
Sujeito a alteração sem aviso prévio
SICK Product ID
O SICK Product ID identifica o produto de forma única. Ele também serve como ende‐
reço do site com informações sobre o produto.
O SICK Product ID consiste no nome do host pid.sick.com, no número do artigo (P/N) e
no número de série (S/N), cada um separado por uma barra.
O SICK Product ID é mostrado como texto e código QR na placa de identificação e/ou
na embalagem.
Figura 1: SICK Product ID
Tabela 1: Elementos de comando e indicação
WTB4FP-
BluePilot azul: indicação da distância de comutação
1
Elemento de pressão e giro/potenciômetro/tecla teach: ajuste da distância de comutação
2
LED amarelo: status recepção luminosa
3
LED verde: tensão de alimentação ativa
4
O produto tem a interface de comunicação IO-Link.
A comunicação IO-Link é um sistema de comunicação do Master-Device.
O produto pode ser operado no modo I/O padrão (SIO) ou no modo IO-Link (IOL). Todas
as funções de automação e os outros ajustes de parâmetros têm efeito na operação
IO-Link e na operação I/O padrão.
As seguintes funções são suportadas pela interface de comunicação padrão IO-Link:
• Configurações flexíveis do sensor
• Transmissão digital dos sinais do sensor para o IO-Link Master
•
Visualização e parametrização do sensor
• Diagnóstico/Condition Monitoring
• Identificação do dispositivo
• Substituição fácil do equipamento
• Eventos
-xxxxxx20
elemento de pressão e giro
1
2
4 3
M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse
MANUAL DE INSTRUÇÕES
-xxxxxxA0
Configuração pré-definida
4 3
