РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

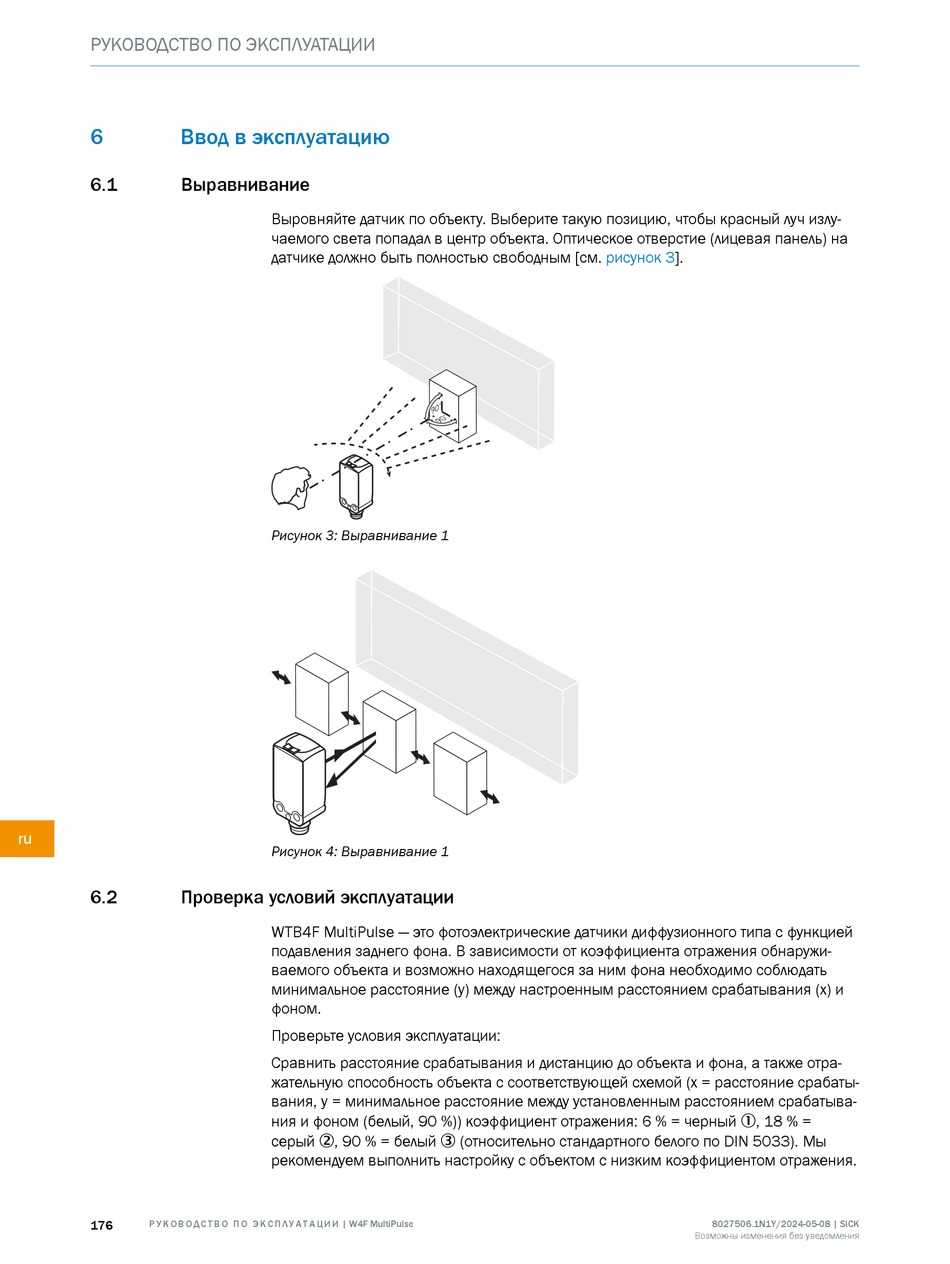

6 Ввод в эксплуатацию
6.1 Выравнивание
ru
6.2 Проверка условий эксплуатации
176 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | W4F MultiPulse
Выровняйте датчик по объекту. Выберите такую позицию, чтобы красный луч излу‐
чаемого света попадал в центр объекта. Оптическое отверстие (лицевая панель) на
датчике должно быть полностью свободным [см.
Рисунок 3: Выравнивание 1
Рисунок 4: Выравнивание 1
WTB4F MultiPulse — это фотоэлектрические датчики диффузионного типа с функцией
подавления заднего фона. В зависимости от коэффициента отражения обнаружи‐
ваемого объекта и возможно находящегося за ним фона необходимо соблюдать
минимальное расстояние (y) между настроенным расстоянием срабатывания (x) и
фоном.
Проверьте условия эксплуатации:
Сравнить расстояние срабатывания и дистанцию до объекта и фона, а также отра‐
жательную способность объекта с соответствующей схемой (x = расстояние срабаты‐
вания, y = минимальное расстояние между установленным расстоянием срабатыва‐
ния и фоном (белый, 90 %)) коэффициент отражения: 6 % = черный 1, 18 % =
серый 2, 90 % = белый 3 (относительно стандартного белого по DIN 5033). Мы
рекомендуем выполнить настройку с объектом с низким коэффициентом отражения.
рисунок 3].
