5.1 Интеграция датчика в режиме IO-Link
5.2 Указания по допуску к эксплуатации UL
8027506.1N1Y/2024-05-08 | SICK
Возможны изменения без уведомления

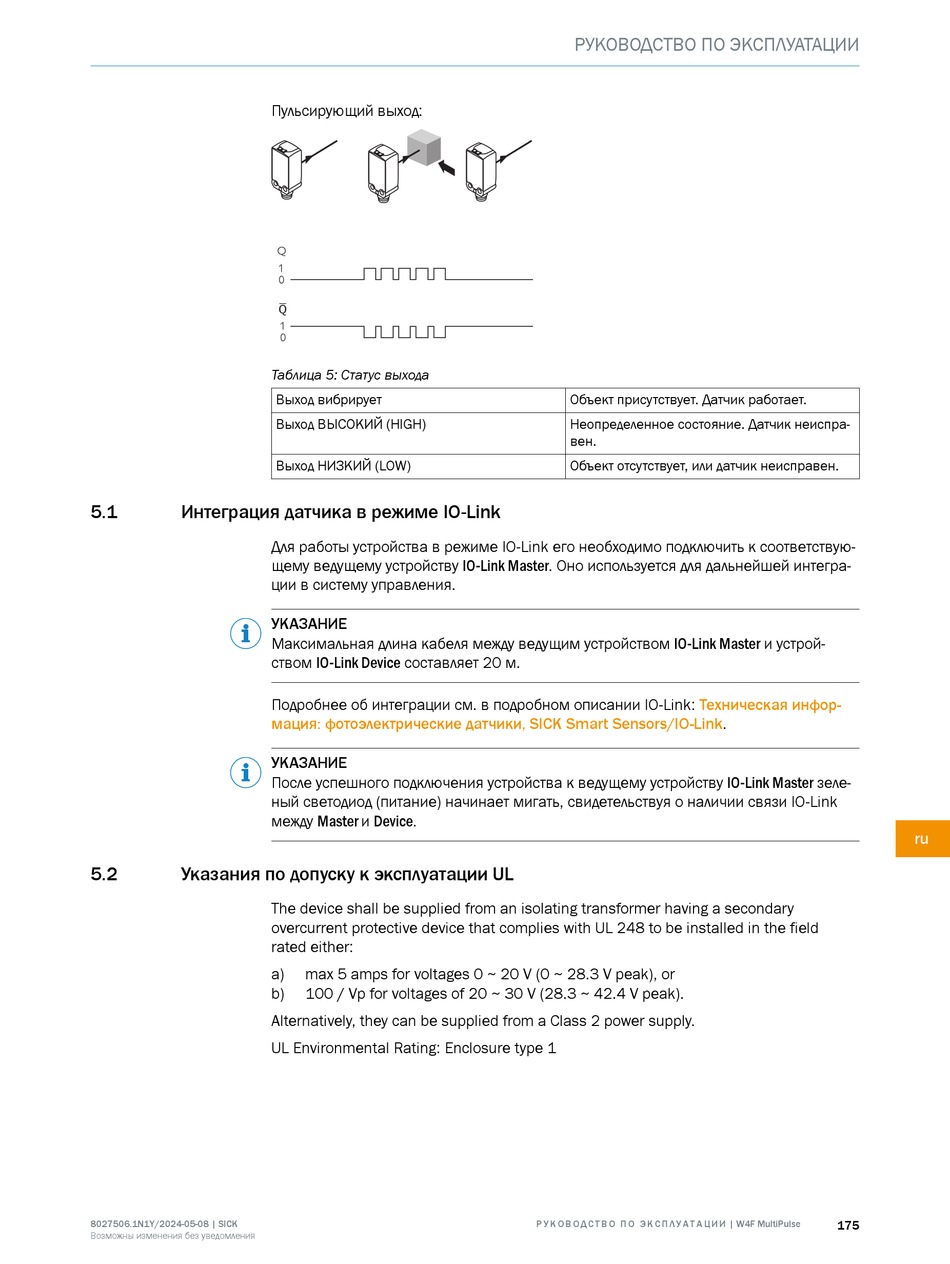

Пульсирующий выход:
Q
Таблица 5: Статус выхода
Выход вибрирует
Выход ВЫСОКИЙ (HIGH)
Выход НИЗКИЙ (LOW)
Для работы устройства в режиме IO-Link его необходимо подключить к соответствую‐
щему ведущему устройству IO-Link Master. Оно используется для дальнейшей интегра‐
ции в систему управления.
УКАЗАНИЕ
Максимальная длина кабеля между ведущим устройством IO-Link Master и устрой‐
ством IO-Link Device составляет 20 м.
Подробнее об интеграции см. в подробном описании IO-Link:
мация: фотоэлектрические датчики, SICK Smart
УКАЗАНИЕ
После успешного подключения устройства к ведущему устройству IO-Link Master зеле‐
ный светодиод (питание) начинает мигать, свидетельствуя о наличии связи IO-Link
между Master и Device.
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the field
rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Объект присутствует. Датчик работает.
Неопределенное состояние. Датчик неиспра‐
вен.
Объект отсутствует, или датчик неисправен.
Техническая инфор‐
Sensors/IO-Link.
