ISTRUZIONI PER L'USO
5.1 Integrazione del sensore in modalità IO-Link
5.2 Indicazioni sull'omologazione UL
it
6 Messa in funzione
6.1 Allineamento
84 I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
Uscita HIGH
Uscita LOW
Per utilizzare il prodotto in modalità IO-Link, è necessario collegarlo a un IO-Link Master
adeguato. Questo viene utilizzato per un'ulteriore integrazione nel sistema di controllo.
INDICAZIONE
Lunghezza del cavo tra l'IO-Link Master e l'IO-Link Device: massimo 20 m.
I dettagli sull'integrazione sono riportati nella descrizione dettagliata di IO-Link:
mazioni tecniche: Sensori fotoelettrici, SICK Smart
INDICAZIONE
Dopo che il prodotto è stato collegato con successo all'IO-Link Master , il LED verde
(alimentazione) lampeggia, indicando il funzionamento della comunicazione IO-Link tra
il Master e il Device.
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Allineare il sensore all'oggetto. Scegliere la posizione in modo tale che il raggio rosso
di luce trasmessa colpisca il centro dell'oggetto. Assicurarsi che l'apertura ottica (fron‐
talino) del sensore sia completamente aperta [vedi

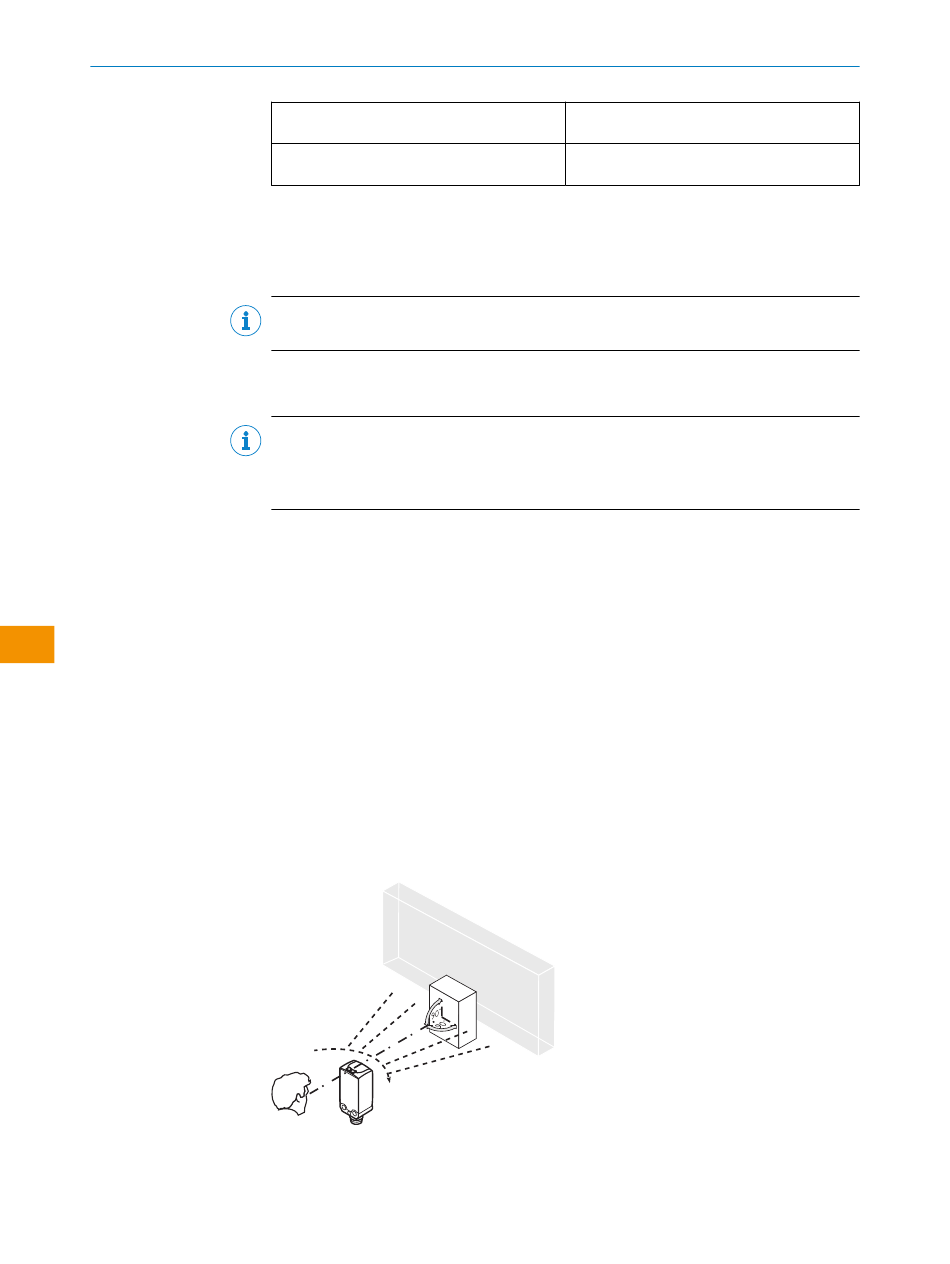

Figura 3: Allineamento 1
Stato non definito. Il sensore presenta un'ano‐
malia di funzionamento.
L'oggetto non è presente o il sensore presenta
un'anomalia di funzionamento.
Sensors/IO-Link.
figura 3].
8027506.1N1Y/2024-05-08 | SICK
Contenuti soggetti a modifiche senza preavviso
Infor‐
