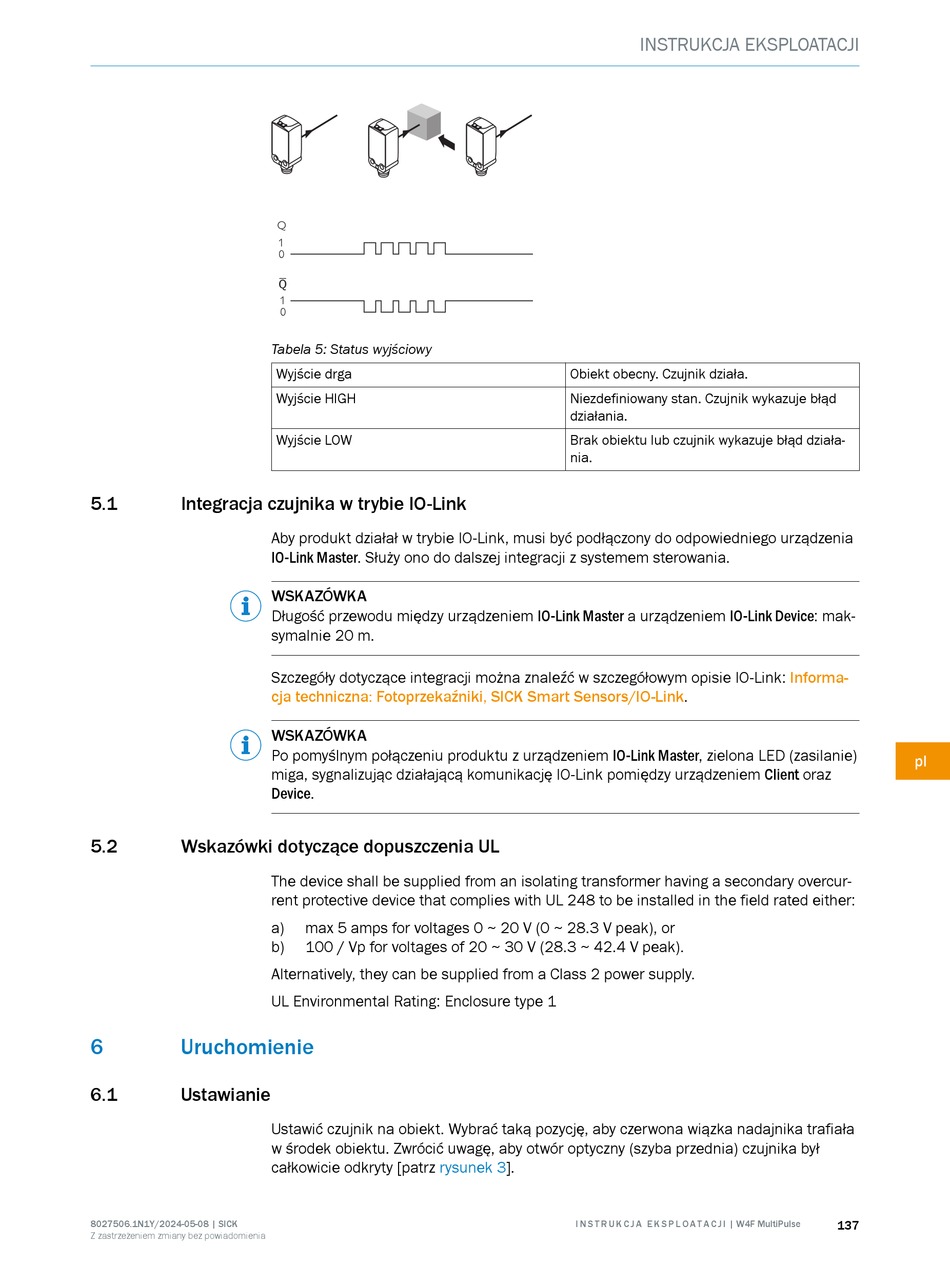

5.1
Integracja czujnika w trybie IO-Link
5.2
Wskazówki dotyczące dopuszczenia UL
6
Uruchomienie
6.1
Ustawianie
8027506.1N1Y/2024-05-08 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
Q
Tabela 5: Status wyjściowy
Wyjście drga
Wyjście HIGH
Wyjście LOW
Aby produkt działał w trybie IO-Link, musi być podłączony do odpowiedniego urządzenia
IO-Link Master. Służy ono do dalszej integracji z systemem sterowania.
WSKAZÓWKA
Długość przewodu między urządzeniem IO-Link Master a urządzeniem IO-Link Device: mak‐
symalnie 20 m.
Szczegóły dotyczące integracji można znaleźć w szczegółowym opisie IO-Link:
cja techniczna: Fotoprzekaźniki, SICK Smart
WSKAZÓWKA
Po pomyślnym połączeniu produktu z urządzeniem IO-Link Master, zielona LED (zasilanie)
miga, sygnalizując działającą komunikację IO-Link pomiędzy urządzeniem Client oraz
Device.
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a)
max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b)
100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Ustawić czujnik na obiekt. Wybrać taką pozycję, aby czerwona wiązka nadajnika trafiała
w środek obiektu. Zwrócić uwagę, aby otwór optyczny (szyba przednia) czujnika był
całkowicie odkryty [patrz
rysunek
INSTRUKCJA EKSPLOATACJI
Obiekt obecny. Czujnik działa.
Niezdefiniowany stan. Czujnik wykazuje błąd
działania.
Brak obiektu lub czujnik wykazuje błąd działa‐
nia.
Sensors/IO-Link.
3].
I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
Informa‐
pl
137
