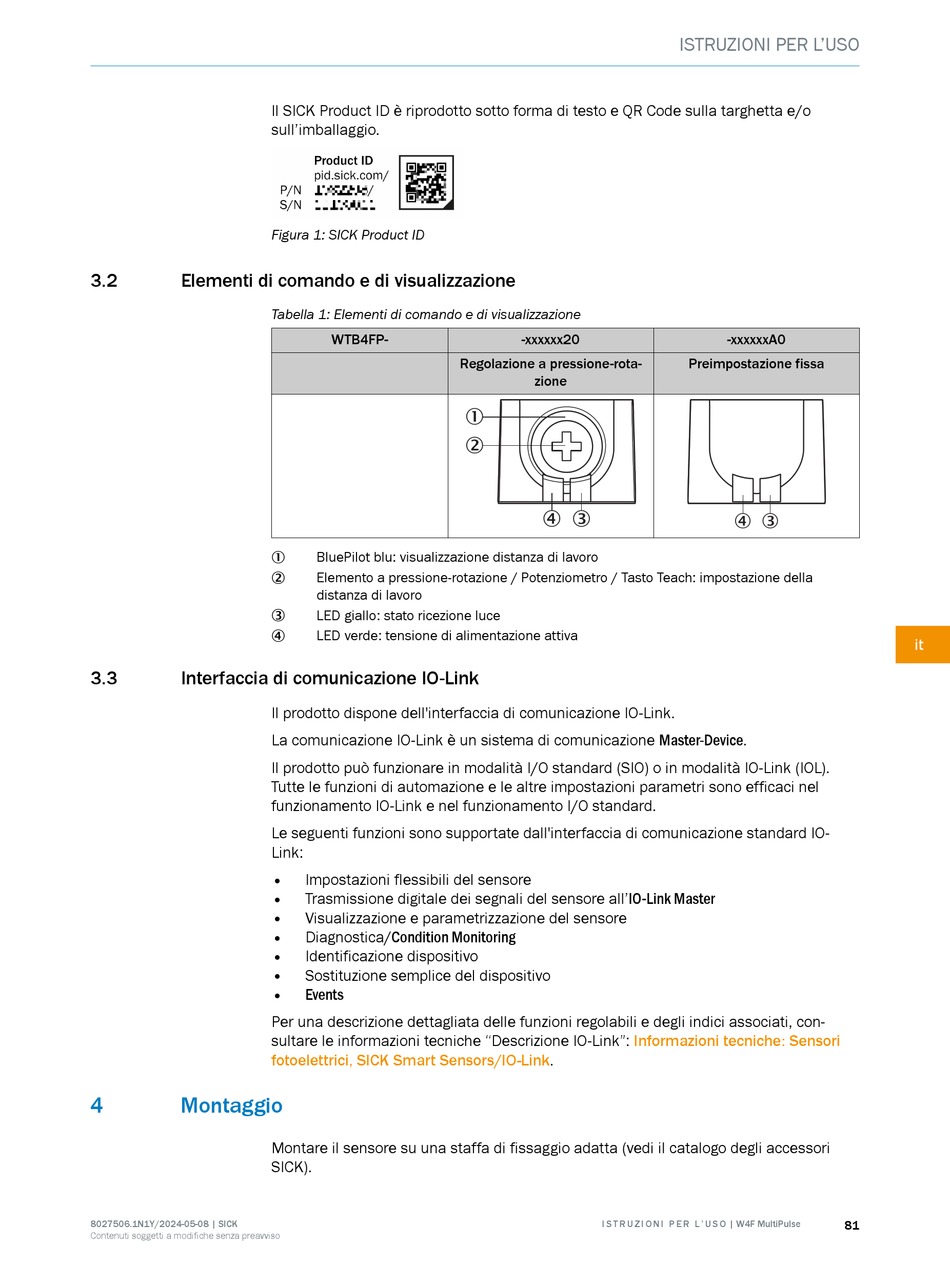

3.2 Elementi di comando e di visualizzazione
3.3 Interfaccia di comunicazione IO-Link
4 Montaggio
8027506.1N1Y/2024-05-08 | SICK
Contenuti soggetti a modifiche senza preavviso
Il SICK Product ID è riprodotto sotto forma di testo e QR Code sulla targhetta e/o
sull'imballaggio.
Figura 1: SICK Product ID
Tabella 1: Elementi di comando e di visualizzazione
WTB4FP-
BluePilot blu: visualizzazione distanza di lavoro
1
Elemento a pressione-rotazione / Potenziometro / Tasto Teach: impostazione della
2
distanza di lavoro
LED giallo: stato ricezione luce
3
LED verde: tensione di alimentazione attiva
4
Il prodotto dispone dell'interfaccia di comunicazione IO-Link.
La comunicazione IO-Link è un sistema di comunicazione Master-Device.
Il prodotto può funzionare in modalità I/O standard (SIO) o in modalità IO-Link (IOL).
Tutte le funzioni di automazione e le altre impostazioni parametri sono efficaci nel
funzionamento IO-Link e nel funzionamento I/O standard.
Le seguenti funzioni sono supportate dall'interfaccia di comunicazione standard IO-
Link:
• Impostazioni flessibili del sensore
• Trasmissione digitale dei segnali del sensore all'IO-Link Master
• Visualizzazione e parametrizzazione del sensore
•
Diagnostica/Condition Monitoring
• Identificazione dispositivo
• Sostituzione semplice del dispositivo
• Events
Per una descrizione dettagliata delle funzioni regolabili e degli indici associati, con‐
sultare le informazioni tecniche "Descrizione IO-Link":
fotoelettrici, SICK Smart Sensors/IO-Link.
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
-xxxxxx20
Regolazione a pressione-rota‐
zione
1
2
4 3
Informazioni tecniche: Sensori
I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
ISTRUZIONI PER L'USO
-xxxxxxA0
Preimpostazione fissa
4 3
