INSTRUCCIONES DE USO
salida digital
Intensidad de salida I
Circuitos de protección
Tiempo de respuesta
Frecuencia de conmutación
1) A = U
B = Entradas y salidas protegidas contra polarización incorrecta
D=Salidas a prueba de sobrecorriente y cortocircuitos.
2) Duración de la señal con carga óhmica
3) Frecuencia de conmutación y tiempo de reacción ajustables a través de IO-Link 1 ... 50 Hz / 0,02 ... 0,5 s
4) Según modelo
5) Con una relación claro/oscuro de 1:1
8) Válido para Q\ en Pin2 si está configurado por software
Datos mecánicos
Tipo de protección
Temperatura ambiente durante el funcionamiento

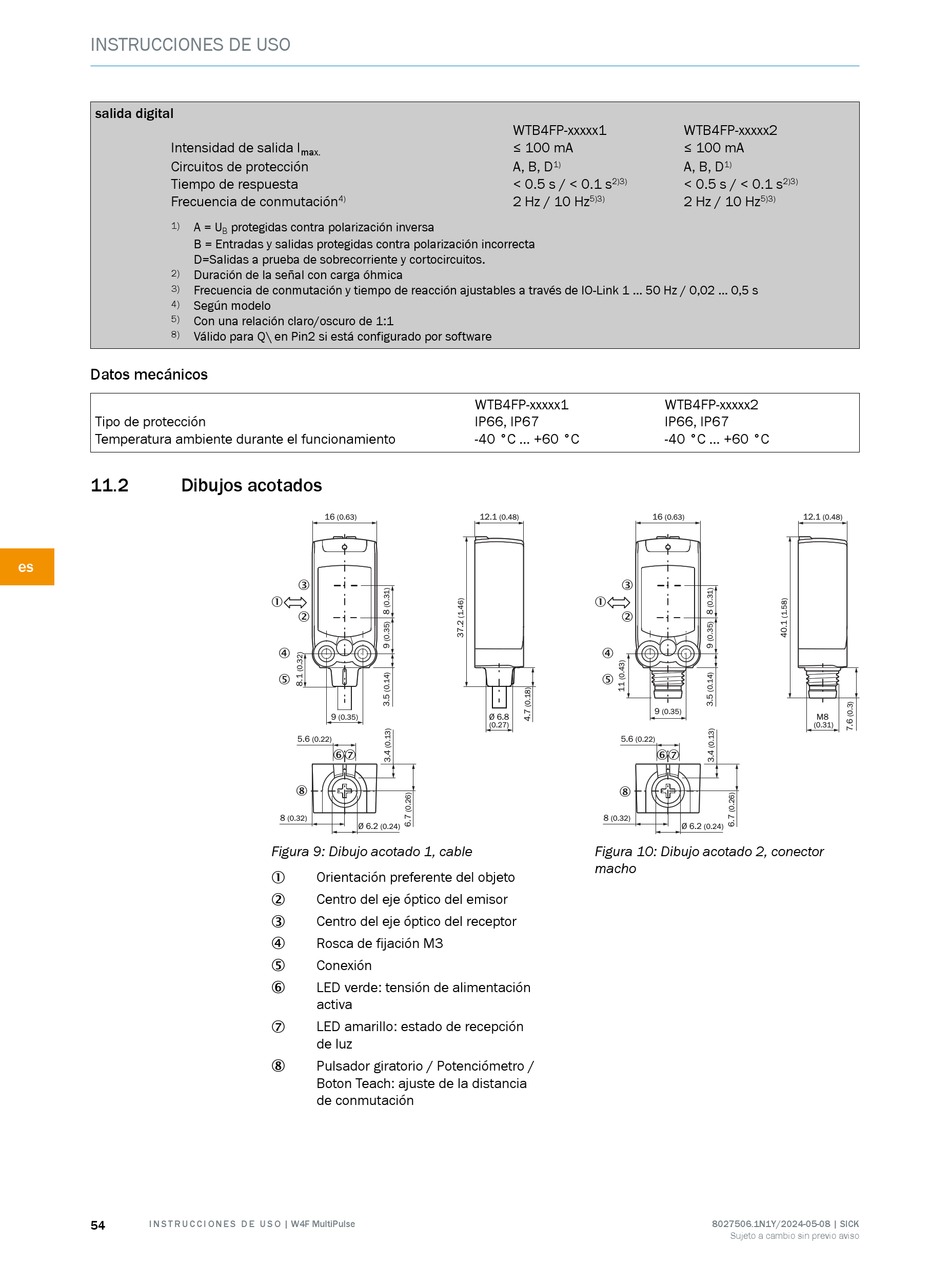

11.2 Dibujos acotados
es
54 I N S T R U C C I O N E S D E U S O | W4F MultiPulse
max.
4)
protegidas contra polarización inversa
B
16 (0.63)
3
1
2
4
5
9
(0.35)
5.6 (0.22)
67
8
8 (0.32)
Ø 6.2
(0.24)
Figura 9: Dibujo acotado 1, cable
Orientación preferente del objeto
1
Centro del eje óptico del emisor
2
Centro del eje óptico del receptor
3
Rosca de fijación M3
4
Conexión
5
LED verde: tensión de alimentación
6
activa
LED amarillo: estado de recepción
7
de luz
Pulsador giratorio / Potenciómetro /
8
Boton Teach: ajuste de la distancia
de conmutación
WTB4FP-xxxxx1
≤ 100 mA
A, B, D
1)
< 0.5 s / < 0.1 s 2)3)
2 Hz / 10 Hz 5)3)
WTB4FP-xxxxx1
IP66, IP67
-40 °C ... +60 °C
12.1 (0.48) 16
3
1
2
4
5
9
Ø 6.8
(0.27)
5.6 (0.22)
8
8 (0.32)
Figura 10: Dibujo acotado 2, conector
macho
WTB4FP-xxxxx2
≤ 100 mA
A, B, D
1)
< 0.5 s / < 0.1 s 2)3)
2 Hz / 10 Hz 5)3)
WTB4FP-xxxxx2
IP66, IP67
-40 °C ... +60 °C
(0.63) 12.1 (0.48)
(0.35)
M8
(0.31)
67
Ø 6.2
(0.24)
