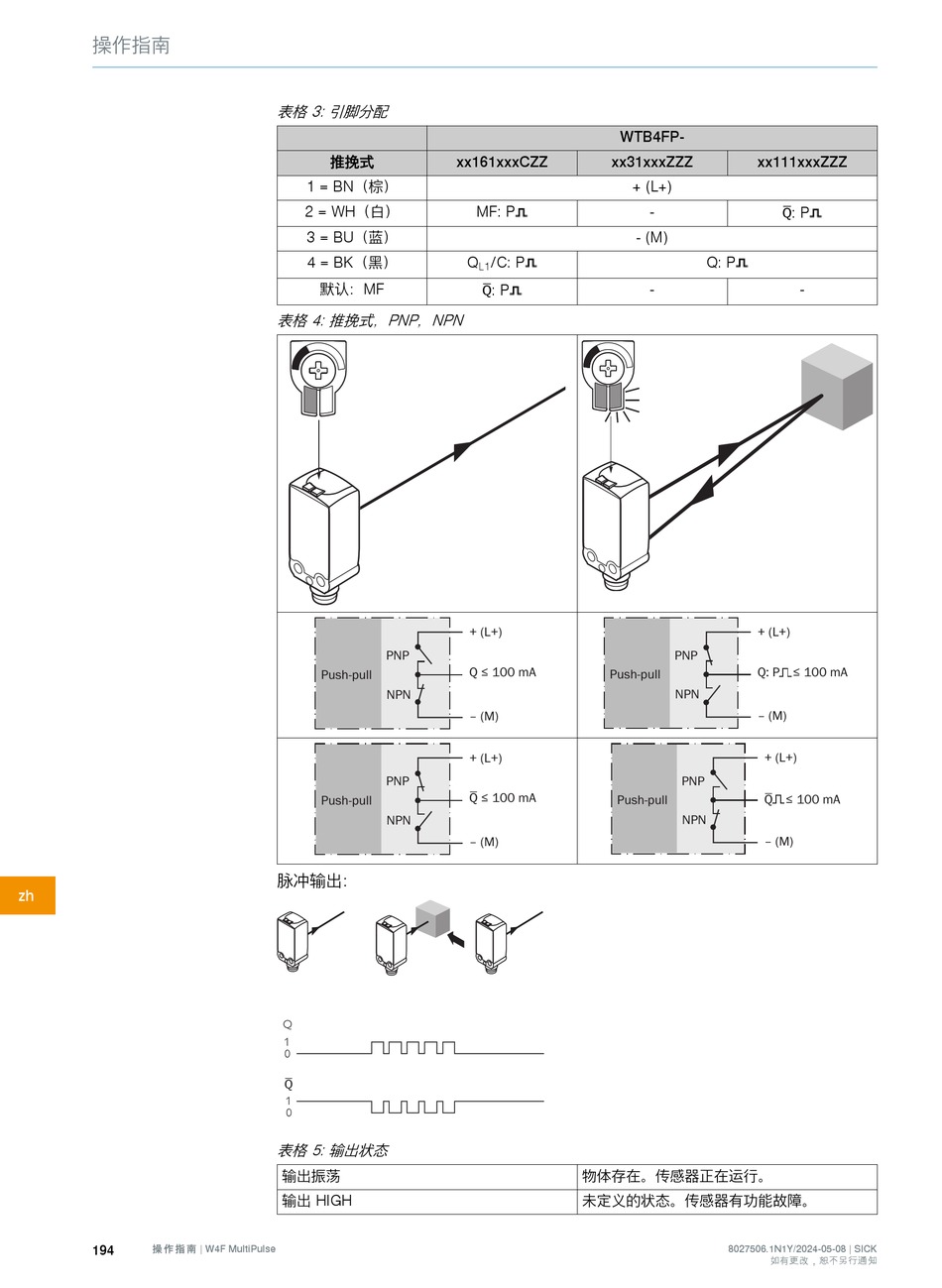

SICK W4F MultiPulse Betriebsanleitung Seite 194

操作指南
zh
194
操 作 指 南 | W4F MultiPulse
表格 3: 引脚分配
推挽式 xx161xxxCZZ
1 = BN（棕）
2 = WH（白）
3 = BU（蓝）
4 = BK（黑）
默认：MF
表格 4: 推挽式，PNP，NPN
PNP
Push-pull
NPN
PNP
Push-pull
NPN
脉冲输出：
Q
表格 5: 输出状态
输出振荡
输出 HIGH
WTB4FP-
xx31xxxZZZ
+ (L+)
MF: P
- (M)
Q /C: P
L1
Q: P
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
+ (L+)
Q ≤ 100 mA
Push-pull
‒ (M)
物体存在。传感器正在运行。
未定义的状态。传感器有功能故障。
xx111xxxZZZ
-
Q: P
Q: P
- -
+ (L+)
PNP
Q: P ≤ 100 mA
NPN
‒ (M)
+ (L+)
PNP
Q ≤ 100 mA
NPN
‒ (M)
8027506.1N1Y/2024-05-08 | SICK
如有更改，恕不另行通知
