5.1 Integración del sensor en modo IO-Link
5.2 Indicaciones sobre la homologación UL
es
6 Puesta en marcha
6.1 Alineación
46 I N S T R U C C I O N E S D E U S O | W4F MultiPulse
Salida HIGH
Salida LOW
Para que el producto funcione en modo IO-Link, debe estar conectado a un IO-Link
Master adecuado. Se utiliza para la integración posterior en el sistema de control.
INDICACIÓN
Longitud del cable entre el IO-Link Master y el IO-Link Device: 20 m como máximo.
Encontrará más detalles sobre la integración en la descripción detallada de IO-Link:
Información técnica: Fotocélulas, SICK Smart
INDICACIÓN
Una vez que el producto se ha conectado correctamente al IO-Link Master, el LED verde
(alimentación) parpadea, lo que indica que la comunicación IO-Link entre el Master y el
dispositivo funciona.
The device shall be supplied from an isolating transformer having a secondary overcu‐
rrent protective device that complies with UL 248 to be installed in the field rated
either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté totalmente despejada [véase

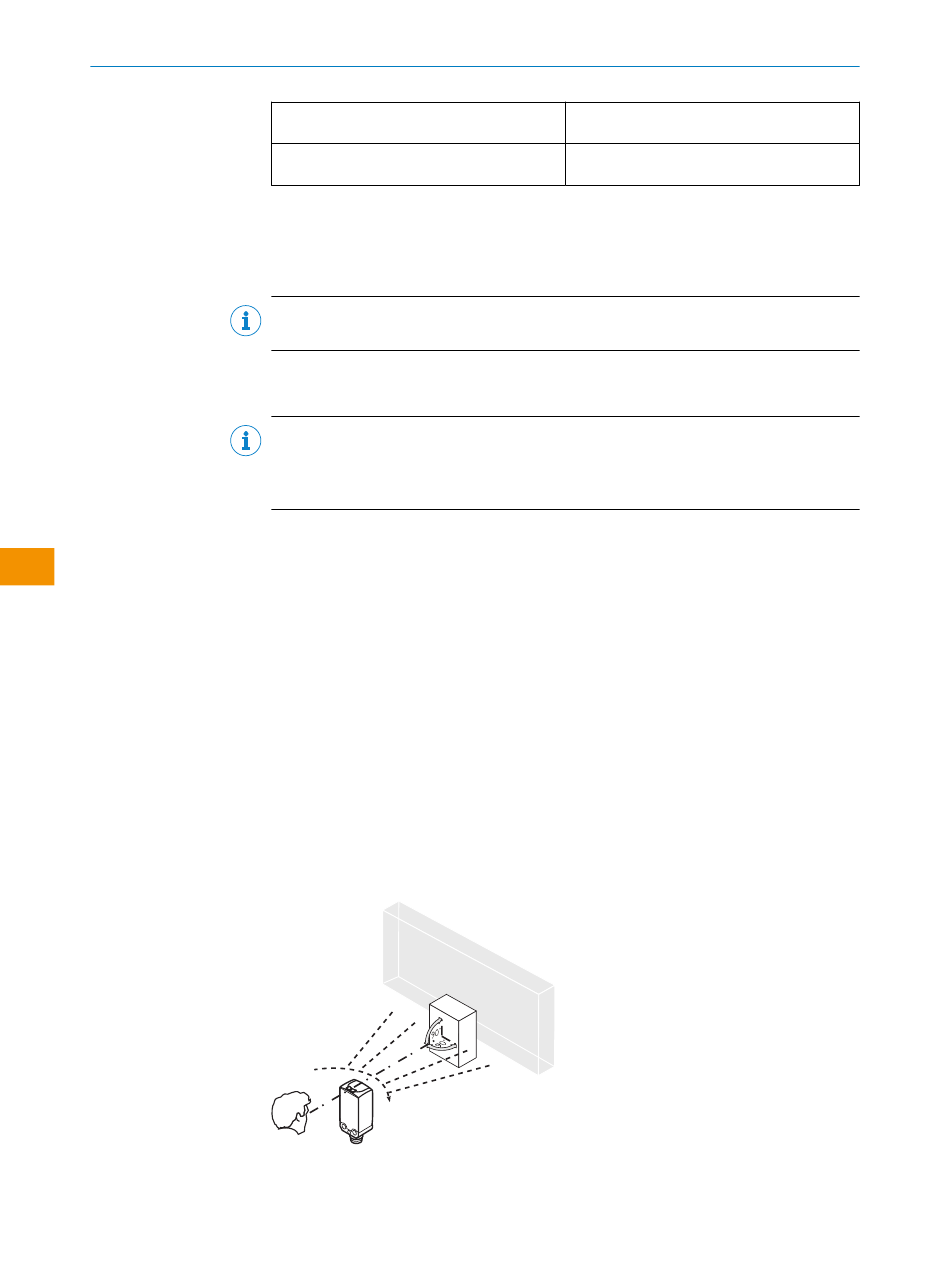

Figura 3: Alineación 1
Estado no definido. El sensor presenta un fallo
de funcionamiento.
El objeto no está presente o el sensor pre‐
senta un fallo de funcionamiento.
Sensors/IO-Link.
figura
8027506.1N1Y/2024-05-08 | SICK
Sujeto a cambio sin previo aviso
3].
