取扱説明書

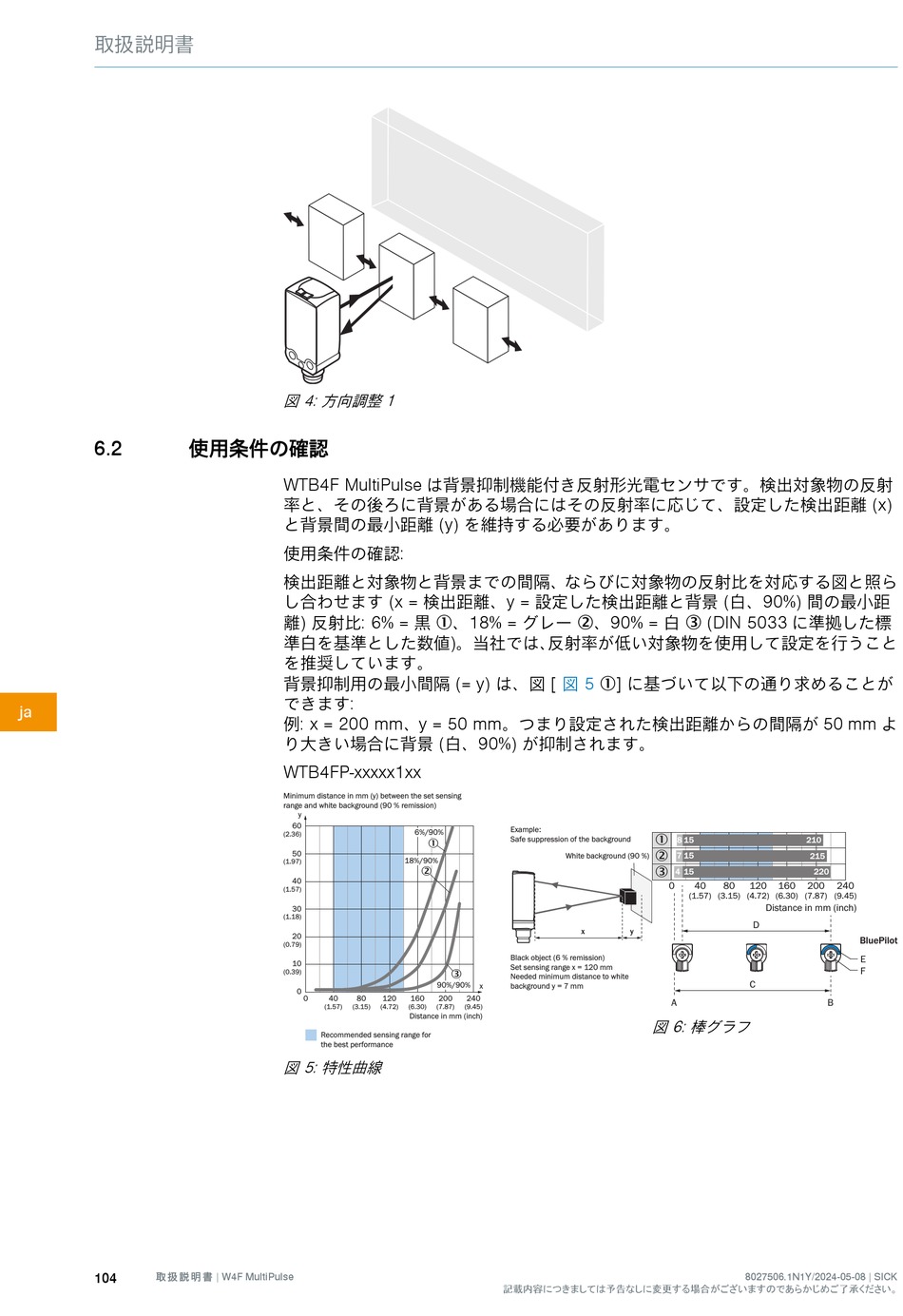

6.2 使用条件の確認
ja
104
取 扱 説 明 書 | W4F MultiPulse
図 4: 方向調整 1
WTB4F MultiPulse は背景抑制機能付き反射形光電センサです。検出対象物の反射
率と、その後ろに背景がある場合にはその反射率に応じて、設定した検出距離 (x)
と背景間の最小距離 (y) を維持する必要があります。
使用条件の確認:
検出距離と対象物と背景までの間隔、ならびに対象物の反射比を対応する図と照ら
し合わせます (x = 検出距離、y = 設定した検出距離と背景 (白、90%) 間の最小距
離) 反射比: 6% = 黒 1、18% = グレー 2、90% = 白 3 (DIN 5033 に準拠した標
準白を基準とした数値)。当社では、 反射率が低い対象物を使用して設定を行うこと
を推奨しています。
背景抑制用の最小間隔 (= y) は、図 [
できます:
例: x = 200 mm、y = 50 mm。つまり設定された検出距離からの間隔が 50 mm よ
り大きい場合に背景 (白、90%) が抑制されます。
WTB4FP-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission)
y
60
6%/90%
(2.36)
1
50
18%/90%
(1.97)
2
40
(1.57)
30
(1.18)
20
(0.79)
10
(0.39) 3 3
90%/90%
0
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
Recommended sensing range for
the best performance
図 5: 特性曲線
図 5 1] に基づいて以下の通り求めることが
Example:
1
Safe suppression of the background
2
White background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 120 mm
Needed minimum distance to white
x background y = 7 mm
図 6: 棒グラフ
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
8 15 210
7 15 215
4 15 220
0 40 80 120 160 200 240
(1.57) (3.15) (4.72) (6.30) (7.87) (9.45)
Distance in mm (inch)
D
C
A B
8027506.1N1Y/2024-05-08 | SICK
BluePilot
E
F
