4 Montaż
5 Instalacja elektryczna
8027506.1N1Y/2024-05-08 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
Zamontować czujnik w odpowiednim uchwycie montażowym (patrz oferta akcesoriów
SICK).

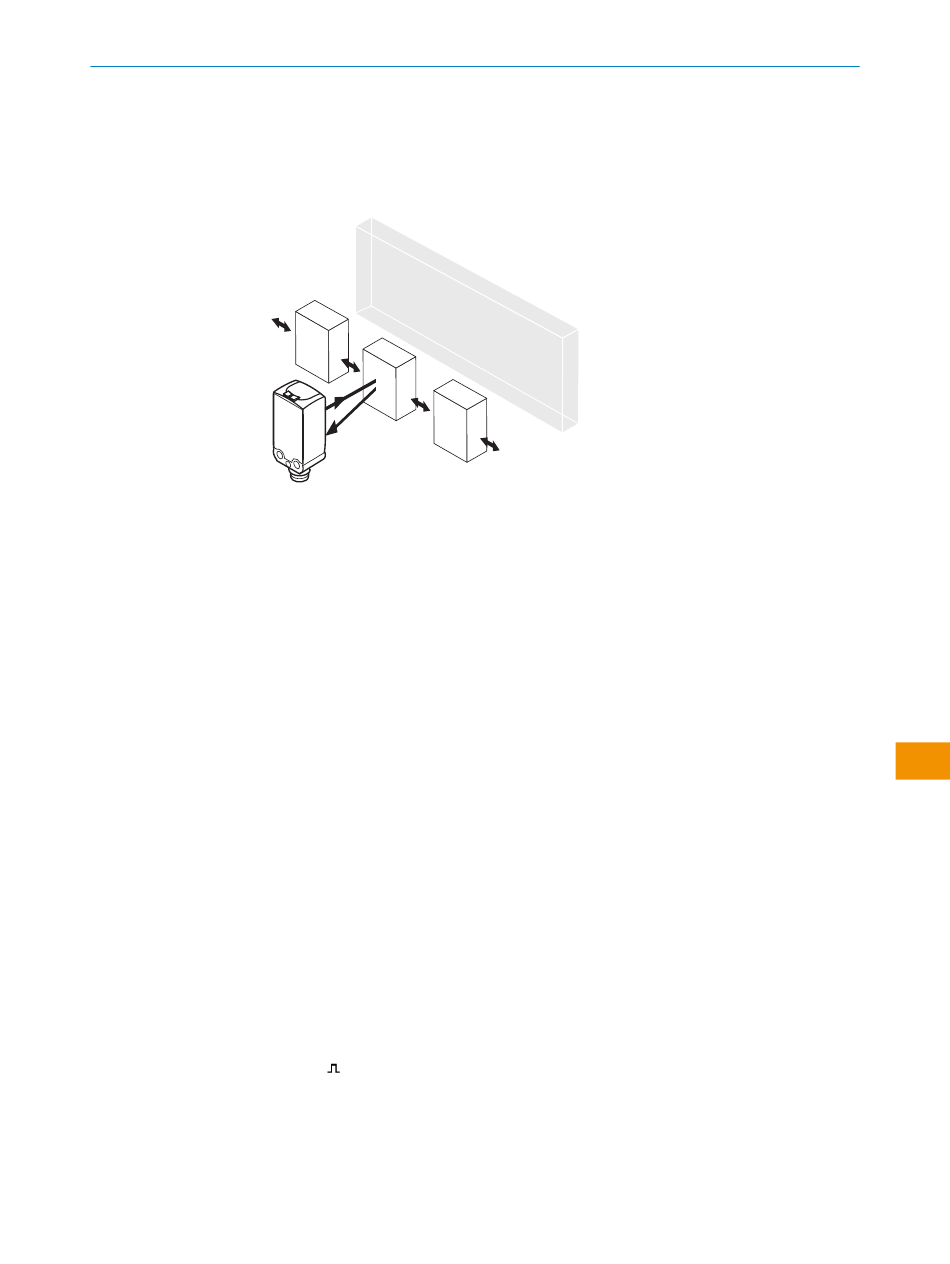

Rysunek 2: Ustawienie czujnika względem kierunku obiektu
Zwrócić uwagę na maksymalny dopuszczalny moment dokręcenia czujnika wynoszący
0.4 Nm.
Zwrócić uwagę na preferowany kierunek obiektu względem czujnika, por.
rysunek 2, strona 135.
Praca w standardowym trybie I/O:
Podczas podłączania czujniki muszą być odłączone od napięcia. W zależności od typu
przyłącza należy przestrzegać poniższych informacji:
– Przyłącze wtyku: przyporządkowanie styków
– Przewód: kolor żyły
Podłączyć zasilanie elektryczne i włączyć zasilanie dopiero po podłączeniu wszystkich
połączeń elektrycznych.
Praca w trybie IO-Link: podłączyć urządzenie do odpowiedniego urządzenia master
IO-Link. Za pomocą IODD/bloku funkcyjnego zintegrować w urządzeniu master lub
w sterowniku. Na czujniku miga zielony wskaźnik LED. IODD oraz blok funkcyjny są
dostępne do pobrania pod adresem
Objaśnienie terminologii połączeń zastosowanej w poniższych tabelach:
BN = brązowy
WH = biały
BU = niebieski
BK = czarny
MF (konfiguracja 2-stykowa) = wejście zewnętrzne, Teach-in
Q /C: P
L1
L+ = napięcie robocze (U )
V
M = masa
INSTRUKCJA EKSPLOATACJI
www.sick.com oraz numerem katalogowym.
I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
