4 Монтаж
5 Установка электрооборудования
8027506.1N1Y/2024-05-08 | SICK
Возможны изменения без уведомления
• Визуализация и параметрирование датчика
• Диагностика /Condition Monitoring
• Идентификация счетчика
• Простая замена устройств
•
События
Подробное описание настраиваемых функций и соответствующих индексов см. в
Технической информации «Описании IO-Link»:
трические датчики, SICK Smart
Установите датчик на подходящем крепежном кронштейне(см. программу принад‐
лежностей от SICK).

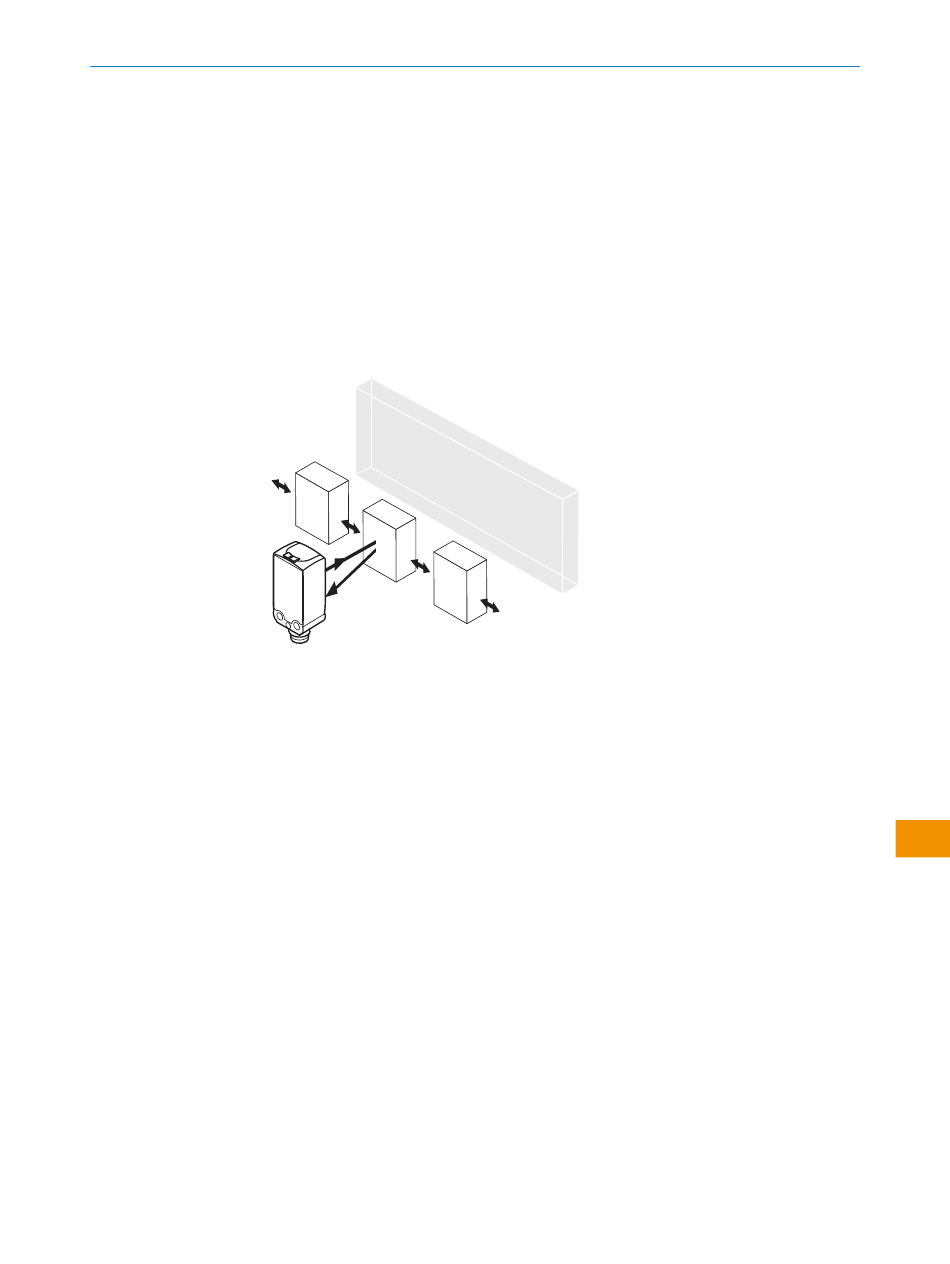

Рисунок 2: Выравнивание датчика по отношению к направлению объекта
Соблюдать максимально допустимый момент затяжки датчика 0.4 Н·м.
Учитывать предпочтительное направление объекта относительно датчика, см.
рисунок 2, страница 173.
Эксплуатация в стандартном режиме ввода/вывода:
Подключение датчиков должно осуществляться в обесточенном состоянии. В зависи‐
мости от типа подключения следует принять во внимание следующую информацию:
– Штепсельное соединение: расположение выводов
– Кабель: цвет жилы
Включать источник напряжения и подавать питание только после подключения всех
электрических соединений.
Эксплуатация в режиме IO-Link: подключить устройство к подходящему ведущему
устройству IO-Link Master. Интегрировать в ведущее устройство или в систему упра‐
вления с помощью IODD / функционального блока. На датчике мигает зеленый
светодиод. IODD и функциональный блок доступны для скачивания по артикулу на
сайте www.sick.com.
Объяснение терминологии по подключению, используемой в следующих таблицах:
BN = коричневый
WH = белый
BU = синий
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Техническая информация: фотоэлек‐
Sensors/IO-Link.
