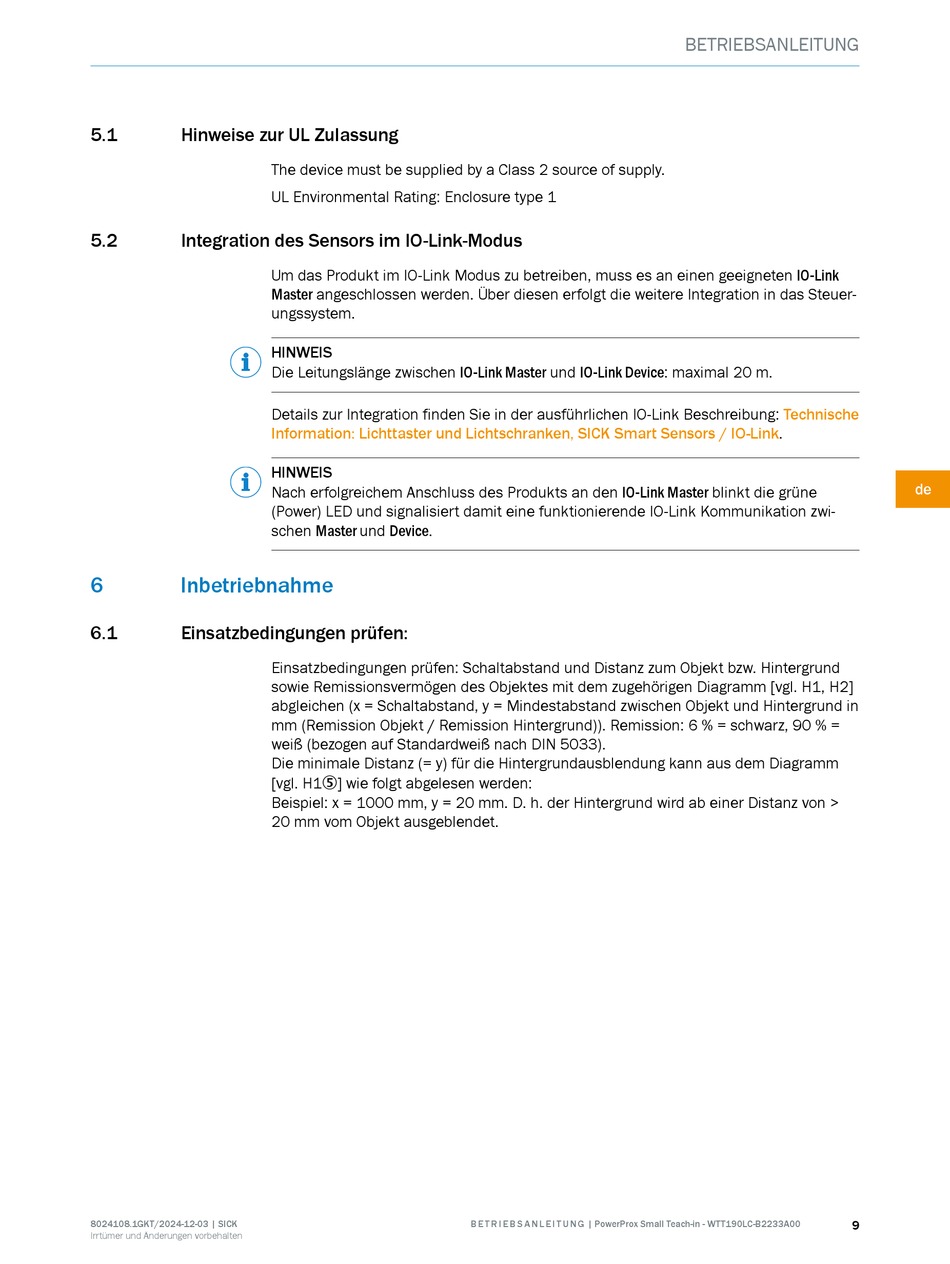

5.1 Hinweise zur UL Zulassung
5.2 Integration des Sensors im IO-Link-Modus
6 Inbetriebnahme
6.1 Einsatzbedingungen prüfen:
8024108.1GKT/2024-12-03 | SICK
Irrtümer und Änderungen vorbehalten
The device must be supplied by a Class 2 source of supply.
UL Environmental Rating: Enclosure type 1
Um das Produkt im IO-Link Modus zu betreiben, muss es an einen geeigneten IO-Link
Master angeschlossen werden. Über diesen erfolgt die weitere Integration in das Steuer‐
ungssystem.
HINWEIS
Die Leitungslänge zwischen IO-Link Master und IO-Link Device: maximal 20 m.
Details zur Integration finden Sie in der ausführlichen IO-Link Beschreibung:
Information: Lichttaster und Lichtschranken, SICK Smart Sensors /
HINWEIS
Nach erfolgreichem Anschluss des Produkts an den IO-Link Master blinkt die grüne
(Power) LED und signalisiert damit eine funktionierende IO-Link Kommunikation zwi‐
schen Master und Device.
Einsatzbedingungen prüfen: Schaltabstand und Distanz zum Objekt bzw. Hintergrund
sowie Remissionsvermögen des Objektes mit dem zugehörigen Diagramm [vgl. H1, H2]
abgleichen (x = Schaltabstand, y = Mindestabstand zwischen Objekt und Hintergrund in
mm (Remission Objekt / Remission Hintergrund)). Remission: 6 % = schwarz, 90 % =
weiß (bezogen auf Standardweiß nach DIN 5033).
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[vgl. H15] wie folgt abgelesen werden:
Beispiel: x = 1000 mm, y = 20 mm. D. h. der Hintergrund wird ab einer Distanz von >
20 mm vom Objekt ausgeblendet.
