11.2 尺寸图
zh
202
操 作 指 南 | W4F MultiPulse
16
(0.63)
3
1
2
4
5
9
(0.35)
5.6
(0.22)
67
8
8
(0.32)
Ø 6.2 (0.24)

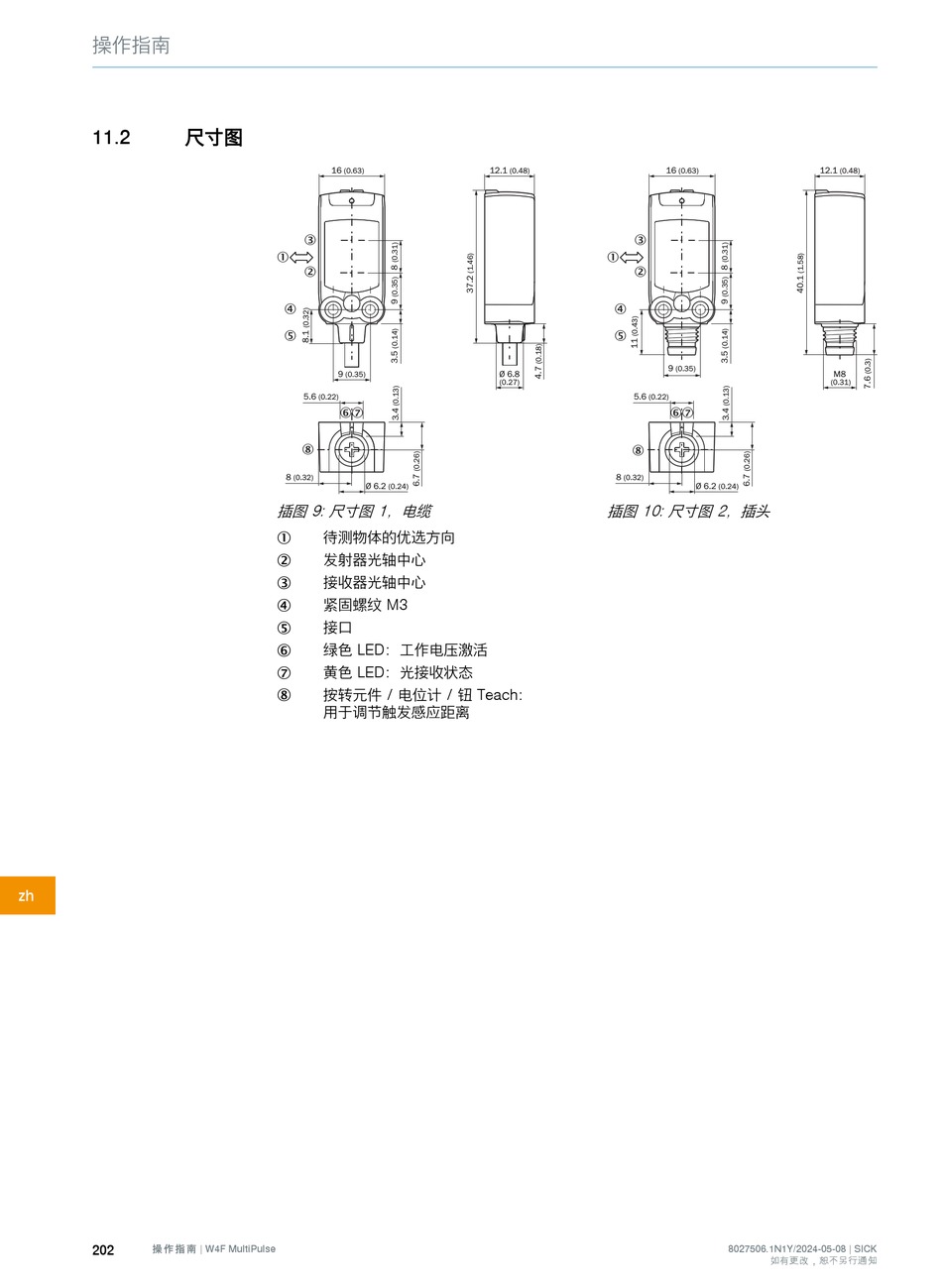

插图 9: 尺寸图 1，电缆
待测物体的优选方向
1
发射器光轴中心
2
接收器光轴中心
3
紧固螺纹 M3
4
接口
5
绿色 LED：工作电压激活
6
黄色 LED：光接收状态
7
按转元件 / 电位计 / 钮 Teach：
8
用于调节触发感应距离
12.1 16
(0.48)
3
1
2
4
5
9
Ø 6.8
(0.27)
5.6
(0.22)
67
8
8
(0.32)
插图 10: 尺寸图 2，插头
12.1
(0.63) (0.48)
(0.35)
M8
(0.31)
Ø 6.2 (0.24)
