NOTICE D'INSTRUCTIONS
fr
6.2 Vérification des conditions d'utilisation
66 N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse

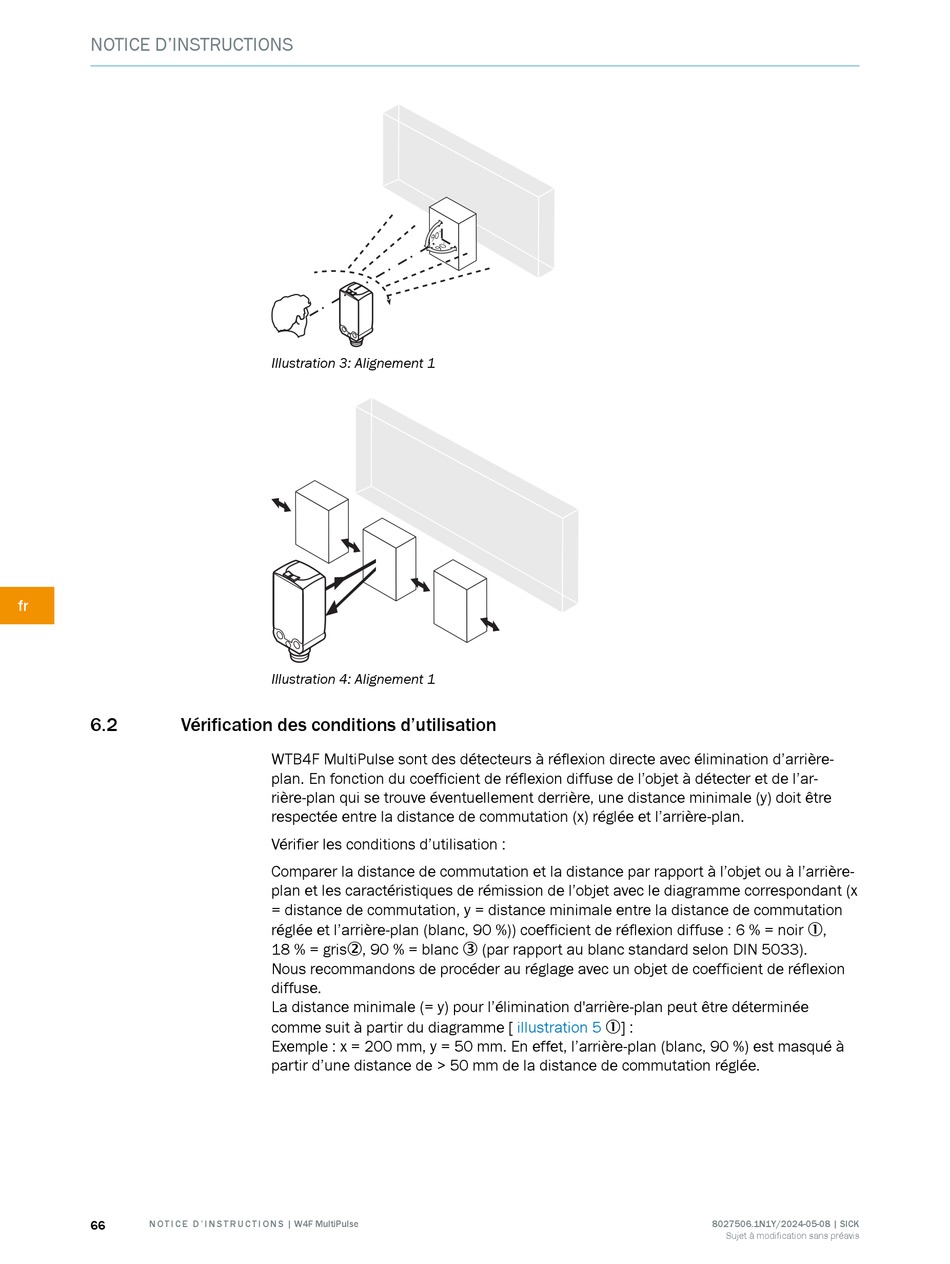

Illustration 3: Alignement 1
Illustration 4: Alignement 1
WTB4F MultiPulse sont des détecteurs à réflexion directe avec élimination d'arrière-
plan. En fonction du coefficient de réflexion diffuse de l'objet à détecter et de l'ar‐
rière-plan qui se trouve éventuellement derrière, une distance minimale (y) doit être
respectée entre la distance de commutation (x) réglée et l'arrière-plan.
Vérifier les conditions d'utilisation :
Comparer la distance de commutation et la distance par rapport à l'objet ou à l'arrière-
plan et les caractéristiques de rémission de l'objet avec le diagramme correspondant (x
= distance de commutation, y = distance minimale entre la distance de commutation
réglée et l'arrière-plan (blanc, 90 %)) coefficient de réflexion diffuse : 6 % = noir 1,
18 % = gris2, 90 % = blanc 3 (par rapport au blanc standard selon DIN 5033).
Nous recommandons de procéder au réglage avec un objet de coefficient de réflexion
diffuse.
La distance minimale (= y) pour l'élimination d'arrière-plan peut être déterminée
comme suit à partir du diagramme [
Exemple : x = 200 mm, y = 50 mm. En effet, l'arrière-plan (blanc, 90 %) est masqué à
partir d'une distance de > 50 mm de la distance de commutation réglée.
illustration 5 1] :
