SICK W4F MultiPulse Betriebsanleitung Seite 128

작동 지침서
ko
프로세스 데이터 구조
11.3
부록
12
적합성 및 인증서
12.1
작 동 지 침 서 | W4F MultiPulse
128
16
3
1
2
4
Ø 6,8
9

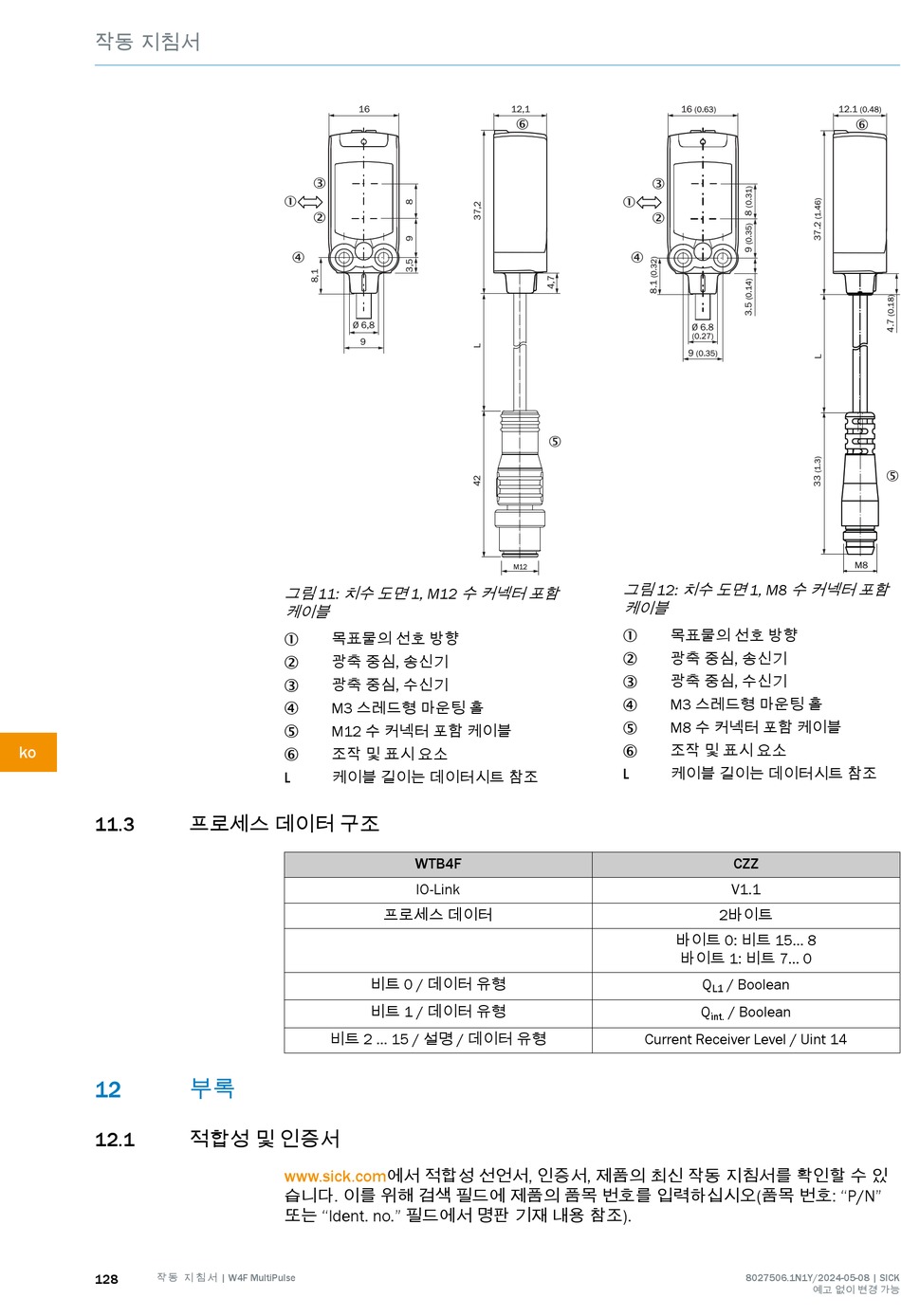

그림 11: 치수 도면 1, M12 수 커넥터 포함
케이블
목표물의 선호 방향
1
광축 중심, 송신기
2
광축 중심, 수신기
3
M3 스레드형 마운팅 홀
4
M12 수 커넥터 포함 케이블
5
조작 및 표시 요소
6
케이블 길이는 데이터시트 참조
L
WTB4F
IO-Link
프로세스 데이터
비트 0 / 데이터 유형
비트 1 / 데이터 유형
비트 2 ... 15 / 설명 / 데이터 유형
www.sick.com에서 적합성 선언서, 인증서, 제품의 최신 작동 지침서를 확인할 수 있
습니다. 이를 위해 검색 필드에 제품의 품목 번호를 입력하십시오(품목 번호: "P/N"
또는 "Ident. no." 필드에서 명판 기재 내용 참조).
12,1 16
(0.63)
6
3
1
2
4
Ø 6.8
(0.27)
9
(0.35)
5
M12
그림 12: 치수 도면 1, M8 수 커넥터 포함
케이블
목표물의 선호 방향
1
광축 중심, 송신기
2
광축 중심, 수신기
3
M3 스레드형 마운팅 홀
4
M8 수 커넥터 포함 케이블
5
조작 및 표시 요소
6
케이블 길이는 데이터시트 참조
L
바이트 0: 비트 15... 8
바이트 1: 비트 7... 0
Current Receiver Level / Uint 14
12.1
(0.48)
6
5
M8
CZZ
V1.1
2바이트
Q / Boolean
L1
Q / Boolean
int.
8027506.1N1Y/2024-05-08 | SICK
예고 없이 변경 가능
