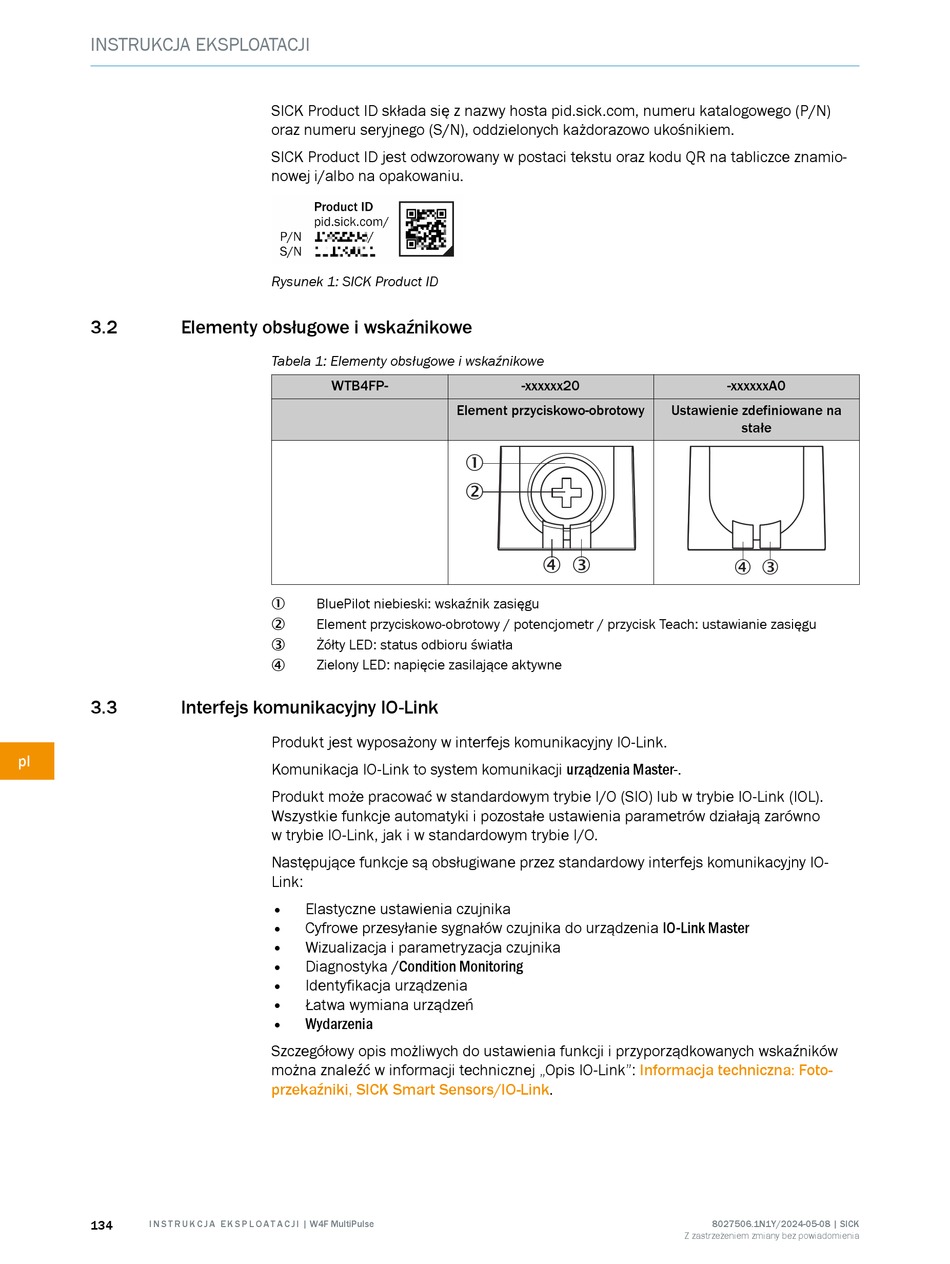

INSTRUKCJA EKSPLOATACJI
3.2 Elementy obsługowe i wskaźnikowe
3.3 Interfejs komunikacyjny IO-Link
pl
134 I N S T R U K C J A E K S P L O A T A C J I | W4F MultiPulse
SICK Product ID składa się z nazwy hosta pid.sick.com, numeru katalogowego (P/N)
oraz numeru seryjnego (S/N), oddzielonych każdorazowo ukośnikiem.
SICK Product ID jest odwzorowany w postaci tekstu oraz kodu QR na tabliczce znamio‐
nowej i/albo na opakowaniu.
Rysunek 1: SICK Product ID
Tabela 1: Elementy obsługowe i wskaźnikowe
WTB4FP-
BluePilot niebieski: wskaźnik zasięgu
1
Element przyciskowo-obrotowy / potencjometr / przycisk Teach: ustawianie zasięgu
2
Żółty LED: status odbioru światła
3
Zielony LED: napięcie zasilające aktywne
4
Produkt jest wyposażony w interfejs komunikacyjny IO-Link.
Komunikacja IO-Link to system komunikacji urządzenia Master-.
Produkt może pracować w standardowym trybie I/O (SIO) lub w trybie IO-Link (IOL).
Wszystkie funkcje automatyki i pozostałe ustawienia parametrów działają zarówno
w trybie IO-Link, jak i w standardowym trybie I/O.
Następujące funkcje są obsługiwane przez standardowy interfejs komunikacyjny IO-
Link:
• Elastyczne ustawienia czujnika
•
Cyfrowe przesyłanie sygnałów czujnika do urządzenia IO-Link Master
•
Wizualizacja i parametryzacja czujnika
• Diagnostyka /Condition Monitoring
• Identyfikacja urządzenia
• Łatwa wymiana urządzeń
• Wydarzenia
Szczegółowy opis możliwych do ustawienia funkcji i przyporządkowanych wskaźników
można znaleźć w informacji technicznej „Opis IO-Link":
przekaźniki, SICK Smart Sensors/IO-Link.
-xxxxxx20
Element przyciskowo-obrotowy
1
2
4 3
-xxxxxxA0
Ustawienie zdefiniowane na
stałe
4 3
Informacja techniczna: Foto‐
8027506.1N1Y/2024-05-08 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
