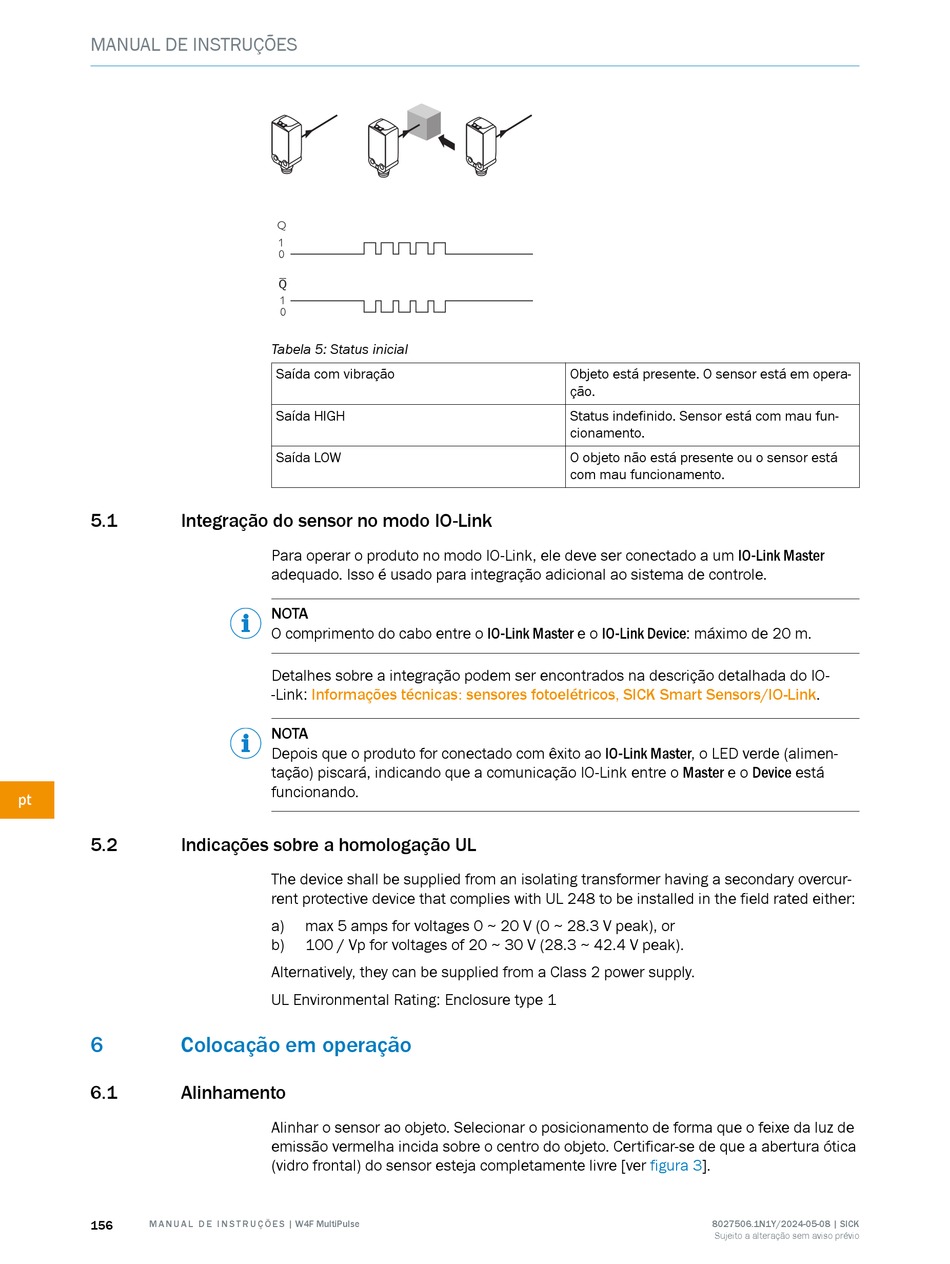

MANUAL DE INSTRUÇÕES
5.1 Integração do sensor no modo IO-Link
pt
5.2 Indicações sobre a homologação UL
6 Colocação em operação
6.1 Alinhamento
156 M A N U A L D E I N S T R U Ç Õ E S | W4F MultiPulse
Q
Tabela 5: Status inicial
Saída com vibração
Saída HIGH
Saída LOW
Para operar o produto no modo IO-Link, ele deve ser conectado a um IO-Link Master
adequado. Isso é usado para integração adicional ao sistema de controle.
NOTA
O comprimento do cabo entre o IO-Link Master e o IO-Link Device: máximo de 20 m.
Detalhes sobre a integração podem ser encontrados na descrição detalhada do IO-
-Link: Informações técnicas: sensores fotoelétricos, SICK Smart
NOTA
Depois que o produto for conectado com êxito ao IO-Link Master, o LED verde (alimen‐
tação) piscará, indicando que a comunicação IO-Link entre o Master e o Device está
funcionando.
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Alinhar o sensor ao objeto. Selecionar o posicionamento de forma que o feixe da luz de
emissão vermelha incida sobre o centro do objeto. Certificar-se de que a abertura ótica
(vidro frontal) do sensor esteja completamente livre [ver
Objeto está presente. O sensor está em opera‐
ção.
Status indefinido. Sensor está com mau fun‐
cionamento.
O objeto não está presente ou o sensor está
com mau funcionamento.
Sensors/IO-Link.
figura 3].
8027506.1N1Y/2024-05-08 | SICK
Sujeito a alteração sem aviso prévio
