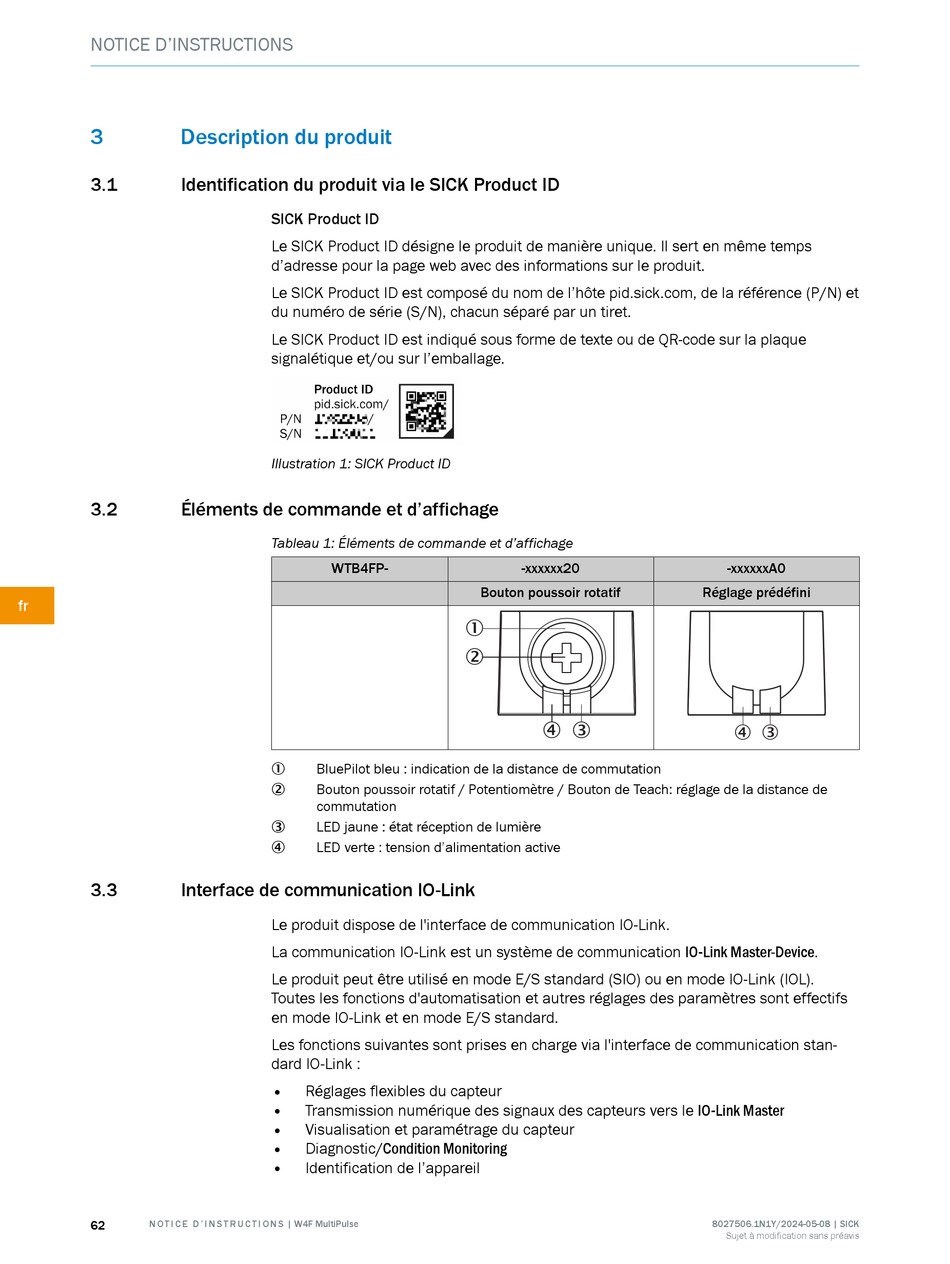

NOTICE D'INSTRUCTIONS
3 Description du produit
3.1 Identification du produit via le SICK Product ID
3.2 Éléments de commande et d'affichage
fr
3.3 Interface de communication IO-Link
62 N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse
SICK Product ID
Le SICK Product ID désigne le produit de manière unique. Il sert en même temps
d'adresse pour la page web avec des informations sur le produit.
Le SICK Product ID est composé du nom de l'hôte pid.sick.com, de la référence (P/N) et
du numéro de série (S/N), chacun séparé par un tiret.
Le SICK Product ID est indiqué sous forme de texte ou de QR-code sur la plaque
signalétique et/ou sur l'emballage.
Illustration 1: SICK Product ID
Tableau 1: Éléments de commande et d'affichage
WTB4FP-
BluePilot bleu : indication de la distance de commutation
1
Bouton poussoir rotatif / Potentiomètre / Bouton de Teach: réglage de la distance de
2
commutation
LED jaune : état réception de lumière
3
LED verte : tension d'alimentation active
4
Le produit dispose de l'interface de communication IO-Link.
La communication IO-Link est un système de communication IO-Link Master-Device.
Le produit peut être utilisé en mode E/S standard (SIO) ou en mode IO-Link (IOL).
Toutes les fonctions d'automatisation et autres réglages des paramètres sont effectifs
en mode IO-Link et en mode E/S standard.
Les fonctions suivantes sont prises en charge via l'interface de communication stan‐
dard IO-Link :
• Réglages flexibles du capteur
• Transmission numérique des signaux des capteurs vers le IO-Link Master
• Visualisation et paramétrage du capteur
• Diagnostic/Condition Monitoring
• Identification de l'appareil
-xxxxxx20
Bouton poussoir rotatif
1
2
4 3
-xxxxxxA0
Réglage prédéfini
4 3
