取扱説明書
機械的データ
保護等級
動作時の周囲温度

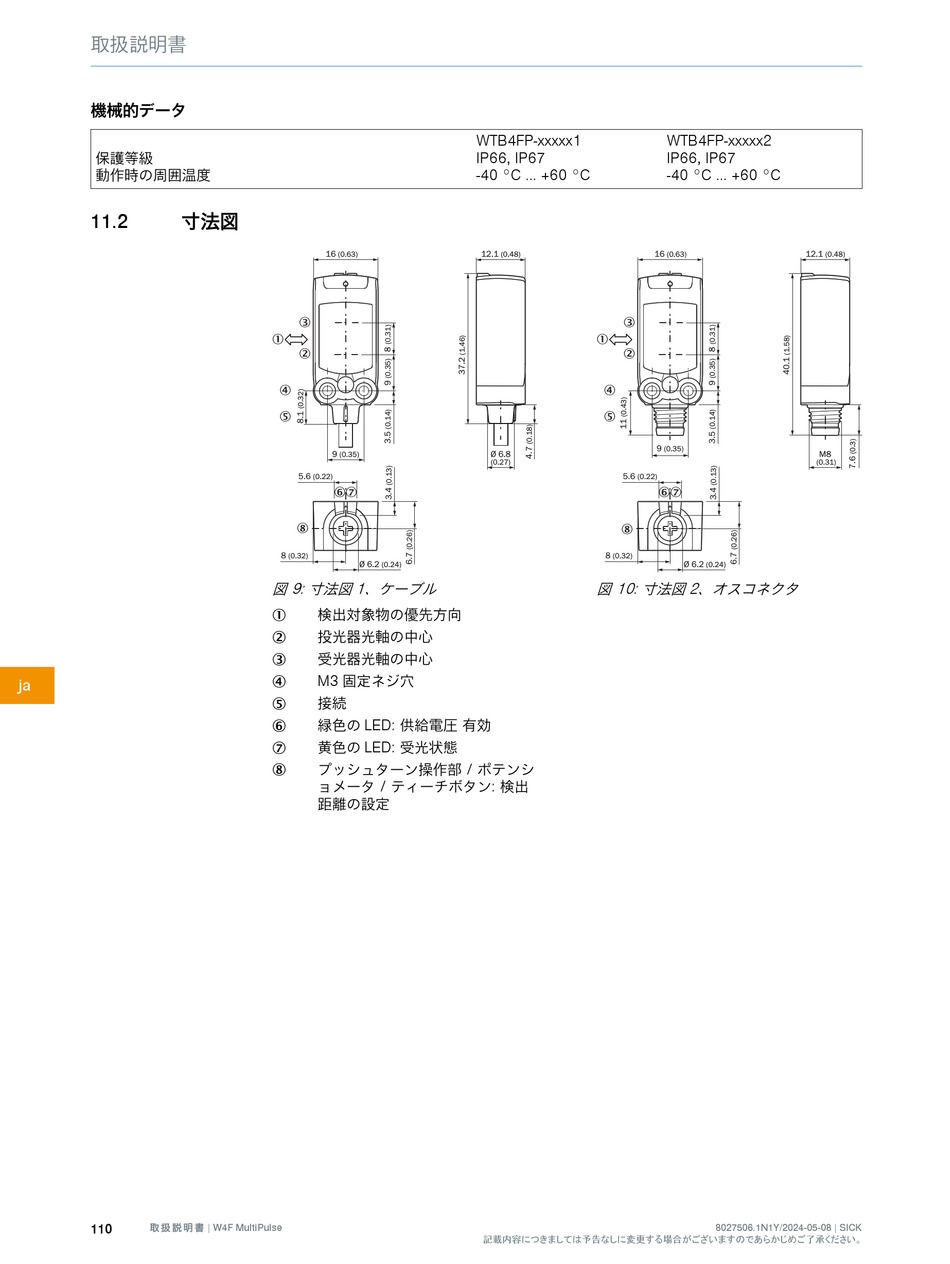

11.2 寸法図
ja
110
取 扱 説 明 書 | W4F MultiPulse
16
(0.63)
3
1
2
4
5
9
(0.35)
5.6
(0.22)
67
8
8 (0.32)
Ø 6.2
(0.24)
図 9: 寸法図 1、ケーブル
検出対象物の優先方向
1
投光器光軸の中心
2
受光器光軸の中心
3
M3 固定ネジ穴
4
接続
5
緑色の LED: 供給電圧 有効
6
黄色の LED: 受光状態
7
プッシュターン操作部 / ポテンシ
8
ョメータ / ティーチボタン: 検出
距離の設定
WTB4FP-xxxxx1
IP66, IP67
-40 °C ... +60 °C
12.1 16
(0.48)
3
1
2
4
5
Ø 6.8
(0.27)
5.6
(0.22)
8
8 (0.32)
図 10: 寸法図 2、オスコネクタ
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
WTB4FP-xxxxx2
IP66, IP67
-40 °C ... +60 °C
12.1
(0.63) (0.48)
9
(0.35)
M8
(0.31)
67
Ø 6.2
(0.24)
8027506.1N1Y/2024-05-08 | SICK
