Dati meccanici
Tipo di protezione
Temperatura ambiente di funzionamento
11.2 Disegni dimensionali
it
92 I S T R U Z I O N I P E R L ' U S O | W4F MultiPulse
16
(0.63)
3
1
2
4
5
9
(0.35)
5.6
(0.22)
67
8
8 (0.32)
Ø 6.2
(0.24)

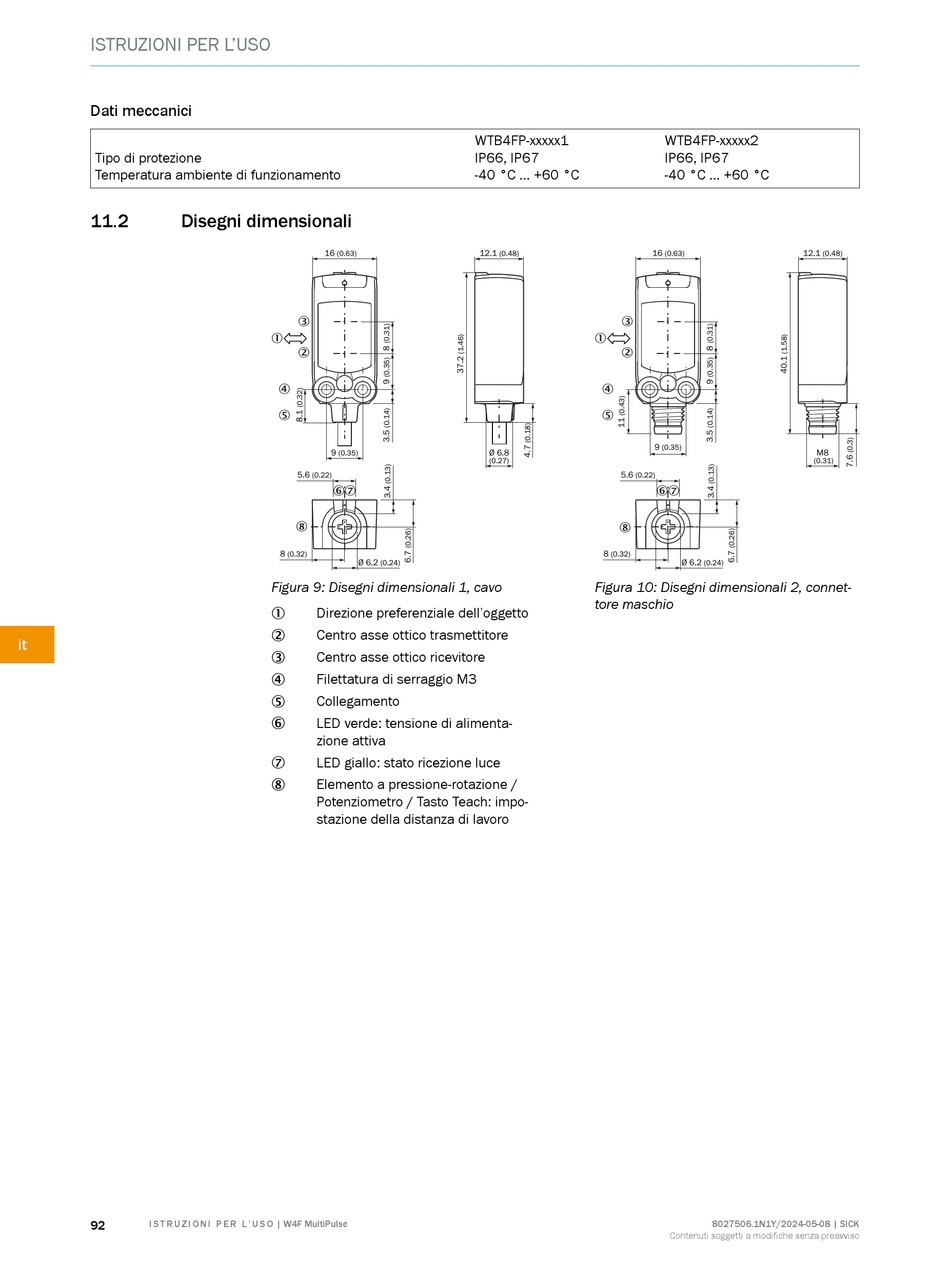

Figura 9: Disegni dimensionali 1, cavo
Direzione preferenziale dell'oggetto
1
Centro asse ottico trasmettitore
2
Centro asse ottico ricevitore
3
Filettatura di serraggio M3
4
Collegamento
5
LED verde: tensione di alimenta‐
6
zione attiva
LED giallo: stato ricezione luce
7
Elemento a pressione-rotazione /
8
Potenziometro / Tasto Teach: impo‐
stazione della distanza di lavoro
WTB4FP-xxxxx1
IP66, IP67
-40 °C ... +60 °C
12.1 16
(0.48)
3
1
2
4
5
Ø 6.8
(0.27)
5.6
(0.22)
8
8 (0.32)
Figura 10: Disegni dimensionali 2, connet‐
tore maschio
WTB4FP-xxxxx2
IP66, IP67
-40 °C ... +60 °C
12.1
(0.63) (0.48)
9
(0.35)
M8
(0.31)
67
Ø 6.2
(0.24)
