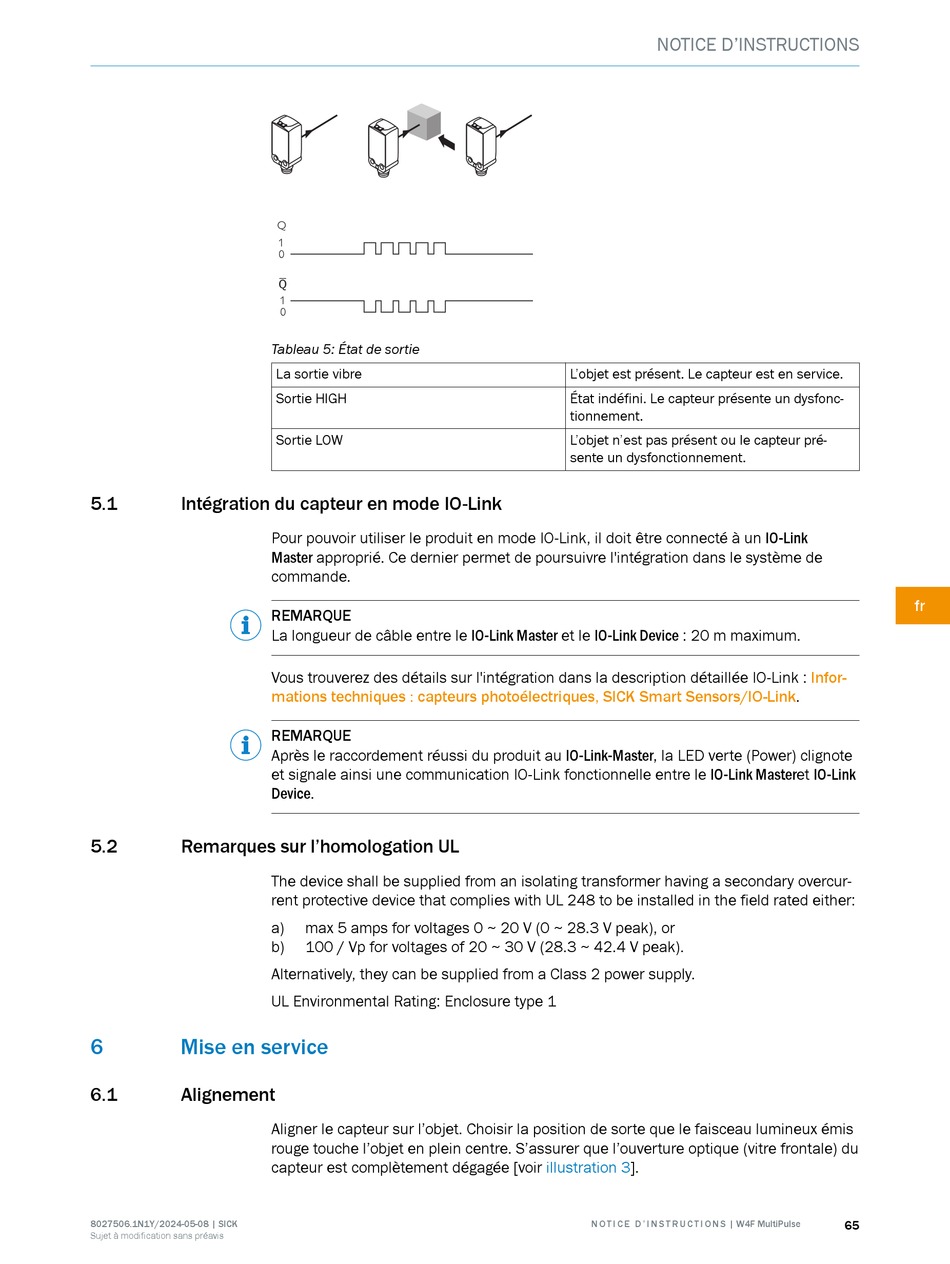

5.1 Intégration du capteur en mode IO-Link
5.2 Remarques sur l'homologation UL
6 Mise en service
6.1 Alignement
8027506.1N1Y/2024-05-08 | SICK
Sujet à modification sans préavis
Q
Tableau 5: État de sortie
La sortie vibre
Sortie HIGH
Sortie LOW
Pour pouvoir utiliser le produit en mode IO-Link, il doit être connecté à un IO-Link
Master approprié. Ce dernier permet de poursuivre l'intégration dans le système de
commande.
REMARQUE
La longueur de câble entre le IO-Link Master et le IO-Link Device : 20 m maximum.
Vous trouverez des détails sur l'intégration dans la description détaillée IO-Link :
mations techniques : capteurs photoélectriques, SICK Smart
REMARQUE
Après le raccordement réussi du produit au IO-Link-Master, la LED verte (Power) clignote
et signale ainsi une communication IO-Link fonctionnelle entre le IO-Link Masteret IO-Link
Device.
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
Aligner le capteur sur l'objet. Choisir la position de sorte que le faisceau lumineux émis
rouge touche l'objet en plein centre. S'assurer que l'ouverture optique (vitre frontale) du
capteur est complètement dégagée [voir
NOTICE D'INSTRUCTIONS
L'objet est présent. Le capteur est en service.
État indéfini. Le capteur présente un dysfonc‐
tionnement.
L'objet n'est pas présent ou le capteur pré‐
sente un dysfonctionnement.
Sensors/IO-Link.
illustration 3].
N O T I C E D ' I N S T R U C T I O N S | W4F MultiPulse
fr
Infor‐
65
