3.5 ANSCHLUSS-BEISPIELE

PNEUMATISCHE DURCHFLUSSREGELUNG
REL 1
SPS
Jumper

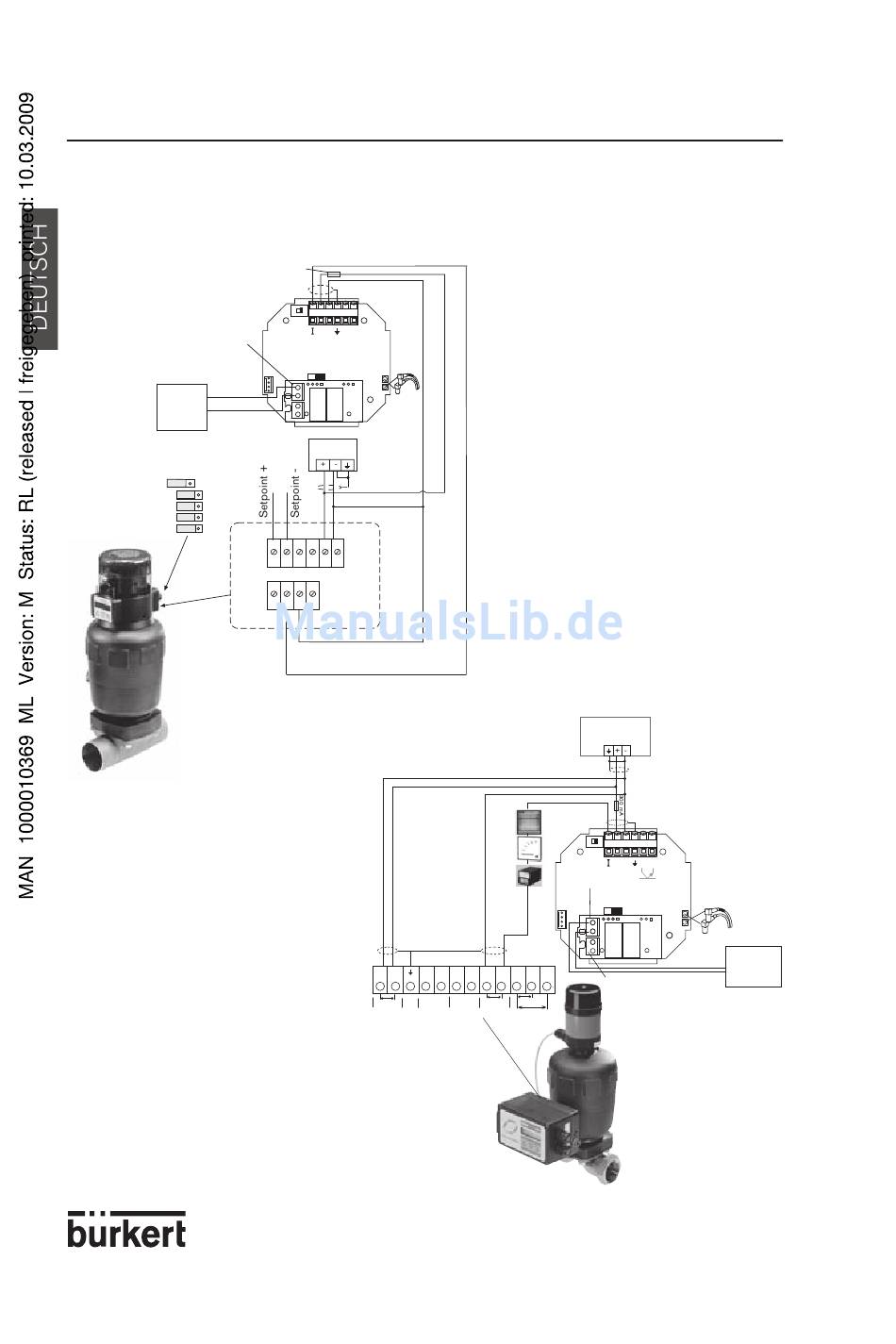

Beispiel eines Anschlusses zwi-
schen dem Durchflusstransmitter
8045, 18-36 VDC, und dem auf
ein Membranventil 2031 montierten
Positioner 1067.
(*) ist keine direkte Erdung möglich, schließen Sie
einen 100 nF / 50 V Kondensator zwischen dem
Minuspol der Versorgung und der Erde an.
INSTALLATION
300 mA
1 2 3 4 5 6
+ -
P+ P-
24 V=
(*)
+ - + - + -
1 2 3 4 5 6
7 8 9
10
4-20 mA
-
I/O3 I/O2 I/O1 GND2 I2
I/O4
+ 24 V
PE
24 VDC
POSITIONER 1067
16
Beispiel eines Anschlusses zwischen
dem Durchflusstransmitter 8045, 18-
36 VDC, und dem auf ein Membran-
ventil 2031 montierten TopControl.
(*) ist keine direkte Erdung möglich,
schließen Sie einen 100 nF / 50 V
Kondensator zwischen dem
Minuspol der Versorgung und der
Erde an.
24 V=
(*)
4-20 mA
1 2 3 4 5 6
+ -
P+ P-
REL 1
GND1 U1 I1
REL 2
4-20 mA 0-10 V
0/4-20 mA
SPS
8045
