3.2 INSTALLATION

Der Durchflusstransmitter 8045 kann mit speziell entwickelten Bürkert-Fittings S020 ein-
fach in Rohrleitungen installiert werden.
Das Fitting 4 muss gemäß den in Abschnitt 3.1 angegebenen Montageanweisungen im
Rohr installiert werden.
Überwurfmutter 3 auf den Fitting 4 schieben und den Kunststoffring 2 in der Führungs-
buchse 5 einrasten lassen.
Den Sensor so einführen, dass der Pfeil auf der Seite des Gehäuses die Strömungsrich-
tung angibt und:
bei einem PVDF-Sensor, dass die Nase 6 in der Aussparung sitzt.
bei einem Edelstahl-Sensor, dass sich die Kabeldurchführungen stromabwärts des
Transmitters befinden und dass die Elektroden senkrecht zum Flüssigkeitsdurchfluss
ausgerichtet sind.
Vergewissern Sie sich, dass das Sensorgehäuse 1 nicht gedreht werden kann.
Die Überwurfmutter aus Kunststoff darf nur mit der Hand angezogen wer-
den!
Flüssigkeitsrichtung
1

3.3 ALLGEMEINER ELEKTRISCHER ANSCHLUSS

Nur Kabel mit einer Temperaturbeständigkeit bis mindestens 80°C verwenden.
Bei normalen Betriebsbedingungen kann das Messsignal über ein geschirmtes Kabel
mit einem Querschnitt von 0,75 mm
Die Signal-Leitung darf nicht in Kontakt mit stromführenden Leitungen mit höherer
Spannung oder Frequenz installiert werden.
INSTALLATION
6
(PVDF-Sensor)
2
3
5
4

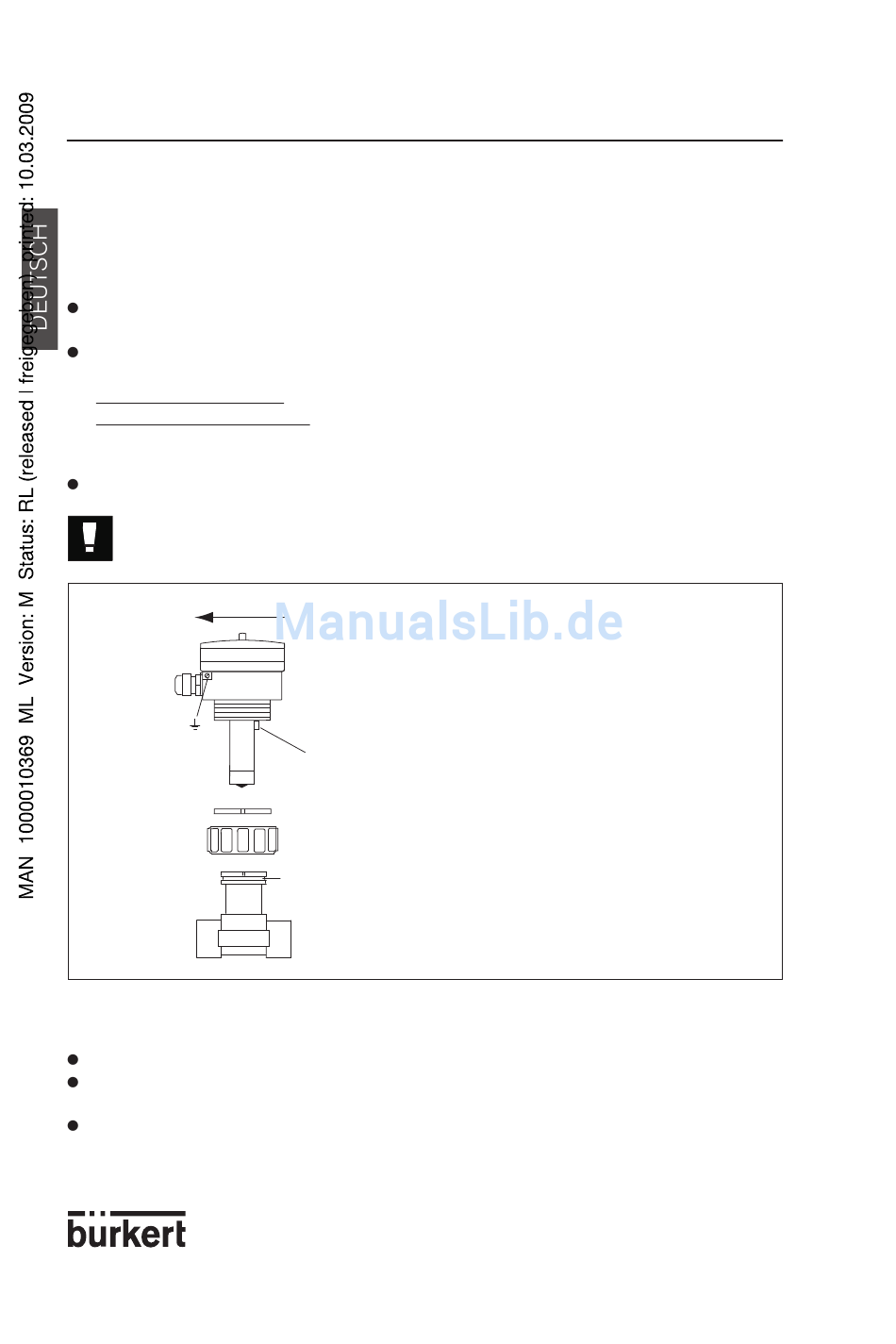

Abb. 3.1 Installation des Durchflusstransmitters
übertragen werden.
2
10
8045
