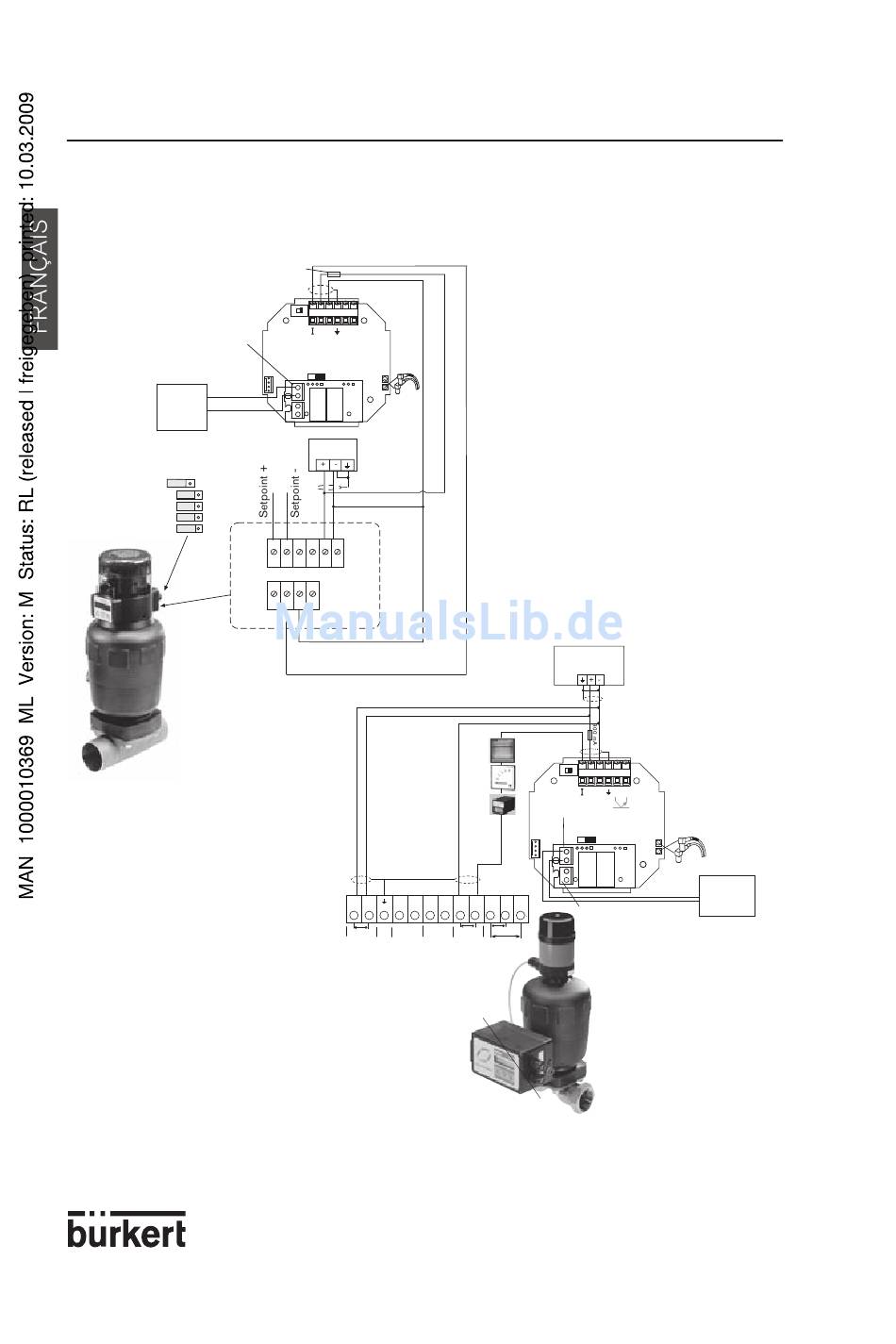

3.5 EXEMPLES DE CONNEXION

CONTROLE PNEUMATIQUE CONTINU DU DÉBIT
REL 1
API
Cavalier
Connexion entre le transmet-
teur de débit 8045 18-36V= et
le positionneur 1067 monté sur
une vanne à membrane 2031.
(*) si une mise à la terre directe est impossible, brancher un condensateur de 100 nF / 50 V entre la borne négative
de l'alimentation et la terre.
INSTALLATION
300 mA
1 2 3 4 5 6
+ -
P+ P-
24 V=
(*)
+ - + - + -
1 2 3 4 5 6
7 8 9
10
4-20 mA
-
I/O3 I/O2 I/O1 GND2 I2
+ 24 V I/O4
PE
24 VDC
POSITIONNEUR 1067
16
Connexion entre le transmetteur
de débit 8045 18-36V= et le
TopControl 8630 monté sur une
vanne à membrane 2031.
24 V=
(*)
4-20 mA
1 2 3 4 5 6
+ -
P+ P-
REL 1
I1
GND1 U1
REL 2
0-10 V
4-20 mA
0/4-20 mA
API
8045
