Ne pas ouvrir, ne pas câbler le transmetteur sous tension.
Il est recommandé d'utiliser des dispositifs de sécurité pour :
Alimentation : un fusible (300mA) et un interrupteur
Relais : un fusible 3A max. et un coupe circuit (selon l'application).
Ne pas appliquer à la fois une tension dangereuse et une très basse
tension de sécurité (TBTS) sur les relais.
3.4 CONNEXION ÉLECTRIQUE DU TRANSMETTEUR DE DÉBIT

3.4.1 18-36 VDC sans relais

Soulever le rabat transparent après avoir desserré la vis. Dévisser les vis de fixation du cou-
vercle, retirer celui-ci, passer les câbles à travers les presse-étoupes et câbler suivant les
indications données par l'un des schémas d'affectation des borniers ci-dessous. L'électro-
nique du 8045 permet à un automate programmable ayant une entrée 4-20 mA type source
ou puits de s'y connecter.
L'interrupteur en position A (Fig 3.3) établit une configuration source et en position B (Fig
3.4) une configuration puits.
Boucher le presse-étoupe inutilisé à l'aide de l'obturateur fourni, afin
de garantir l'étanchéité du transmetteur. Pour cela, dévisser l'écrou du
presse-étoupe, insérer l'obturateur et revisser l'écrou.
Commutateur 1
Commutateur 2
Déverrouiller
Connexion câble en
nappe 4 points
(*) si une mise à la terre directe est impossible,
brancher un condensateur de 100 nF / 50 V entre
la borne négative de l'alimentation et la terre.
INSTALLATION
4-20 mA
+
API
/Vanne
-
I
POS A
ENTER
Verrouiller

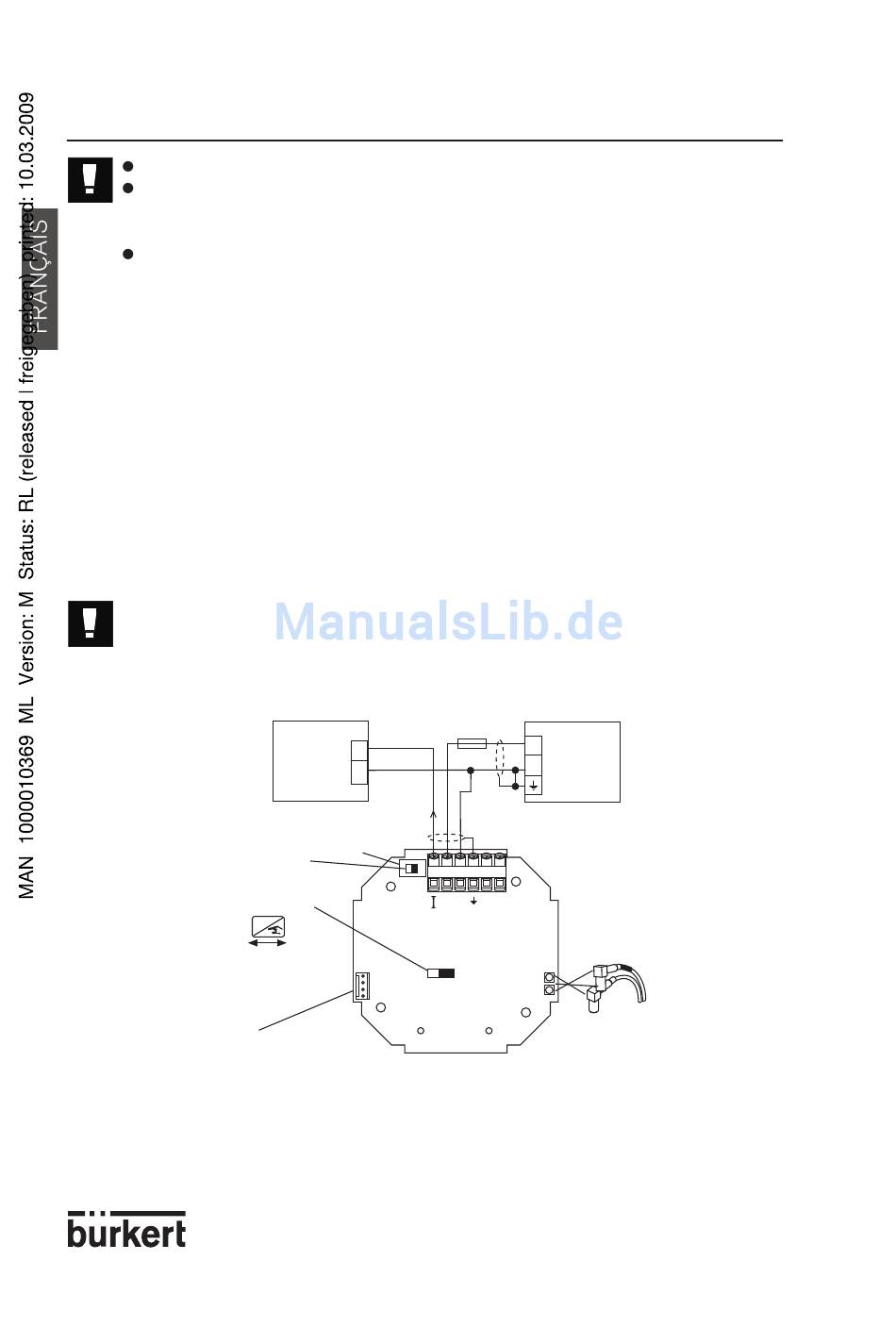

Fig. 3.3 Configuration source - Position A
12
Fusible
300 mA
18-36 VDC
+
Alimen-
-
tation
(*)
1 2 4
3 6
5
P-
+
-
P+
Connexions câbles coaxiaux
8045
