7.1 AUFBAU UND MESSVERFAHREN

Aufbau
Der kompakte Durchflusstransmitter 8045 besteht aus einem Durchflusssensor und einem
Messwertwandler (Elektronikmodul) mit Anzeige in einem spritzwassergeschützten IP65-
Kunststoffgehäuse.
Im Unterteil des Sensorfingers befinden sich ein Elektromagnet und 2 in die Flüssigkeit
ragende Elektroden zur Abnahme der induzierten Spannung.
Das Elektronikmodul rechnet die induzierte Spannung in einen adäquaten Durchfluss
um. Dieser Durchfluss kann auf dem Display angezeigt werden.
Das Elektronikmodul besitzt einen Dreileiterstromkreis und erfordert eine Betriebsspan-
nung von 18-36 VDC. Die Ausgangssignale werden über eine oder zwei Kabeldurch-
führungen geliefert.
Zur zusätzlichen Steuerung können einstellbare Relais verwendet werden (optional).
Messverfahren
Nach dem Induktionsgesetz wird in einem im Magnetfeld bewegten Leiter eine Spannung
induziert. Beim magnetisch-induktiven Messprinzip dient als Leiter die zwischen 2 Elektro-
den befindliche Säule einer leitenden Flüssigkeit.
Bei Bewegung dieser leitenden Flüssigkeitssäule (min. 20 mS/cm) quer zu dem vom
Elektromagneten erzeugten Magnetfeld wird proportional zur Strömungsgeschwindig-
keit in dieser Flüssigkeit eine Spannung induziert.
Diese Spannung kann zwischen den Elektroden abgegriffen, weitergeleitet, verstärkt, im
Messwandler unter Beachtung des K-Faktors umgerechnet und gefiltert werden.
Die Strömungsrichtung bewirkt einen positiven oder einen negativen Durchfluss. Der
magnetisch - induktive Durchflusstransmitter 8045 misst ab einer Strömungsgeschwin-
digkeit von 0,1 m/s (0,3 ft/s).
Ausgangssignal ist ein dem Durchfluss proportionales Normsignal 4-20 mA.
Ein Elektronikfehler wird durch ein Ausgangssignal von 22 mA angezeigt.

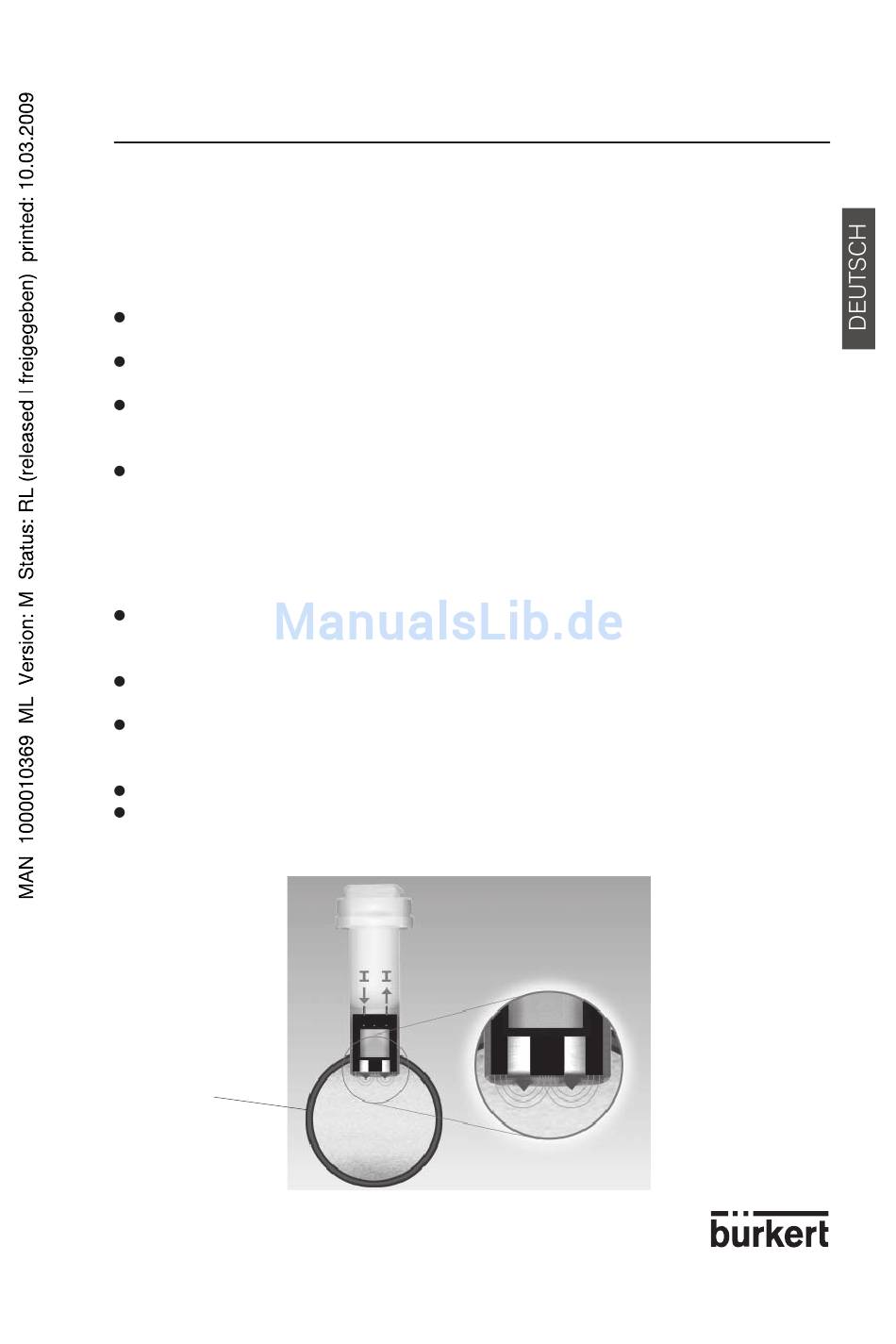

Rohr
8045
