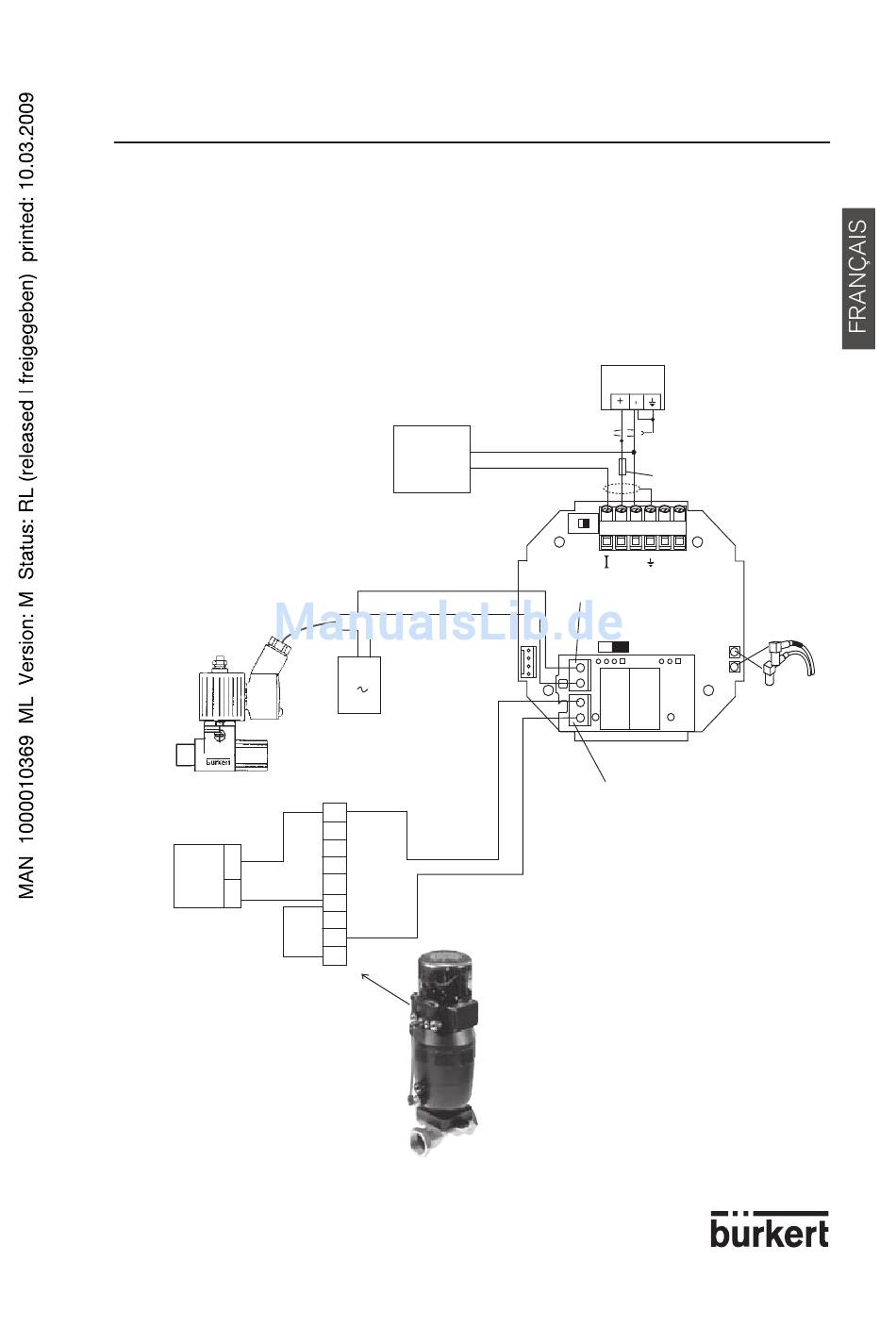

CONTROLE DE DÉBIT TOUT OU RIEN
Connexion entre le transmetteur de débit 8045 18-36VDC et le TopControl 8631 monté
sur une vanne à membrane 2031 et entre le transmetteur 8045 et la vanne pilote 6012.
(*) si une mise à la terre directe est impossible,
brancher un condensateur de 100 nF / 50 V
entre la borne négative de l'alimentation et la
terre.
Vanne pilote
+
24 V=
-
8045
INSTALLATION
API
V=
V
9
8
7
6
5
4
3
2
1
TopControl Tout ou Rien
17
24 V=
(*)
300 mA
4-20 mA
1 2 3 4 5
+ -
P+
REL 1
REL2
6
P-
