bürkert 8045 Bedienungsanleitung Seite 17

AUF/ZU DURCHFLUSSREGELUNG

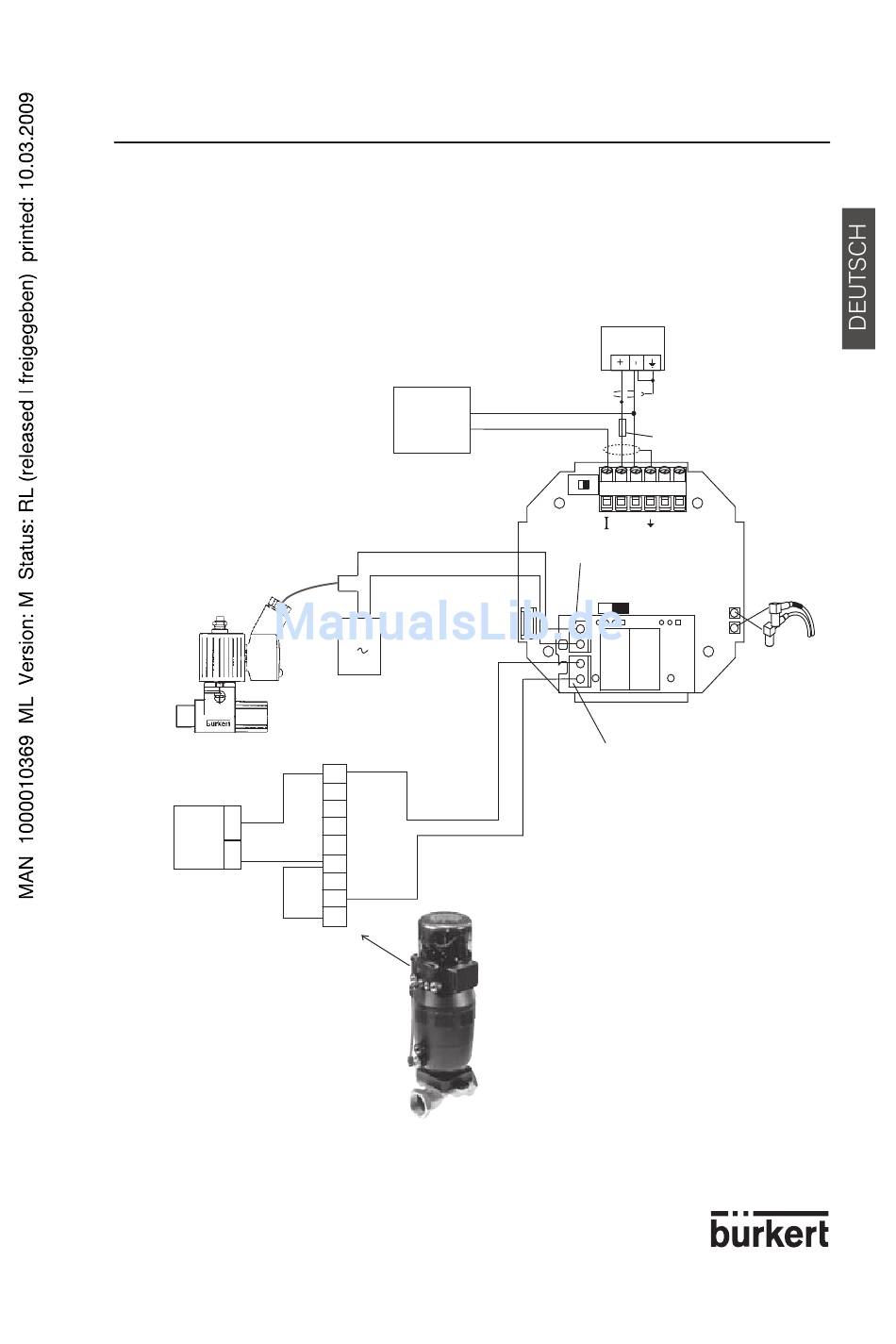

Beispiel eines Anschlusses zwischen dem Durchflusstransmitter 8045, 18-36 VDC, und
dem auf ein Membranventil 2031 montierten TopControl 8631 und zwichen dem Transmit-
ter 8045 und dem Schaltventil 6012.
Schaltventil
+
24 V=
-
(*) ist keine direkte Erdung möglich, schließen Sie
einen 100 nF / 50 V Kondensator zwischen dem
Minuspol der Versorgung und der Erde an.
8045
INSTALLATION
SPS
V=
V
9
8
7
6
5
4
3
2
1
Auf/Zu TopControl
17
24 V=
(*)
300 mA
4-20 mA
1 2 3 4 5
+ -
P+
REL 1
REL2
6
P-
