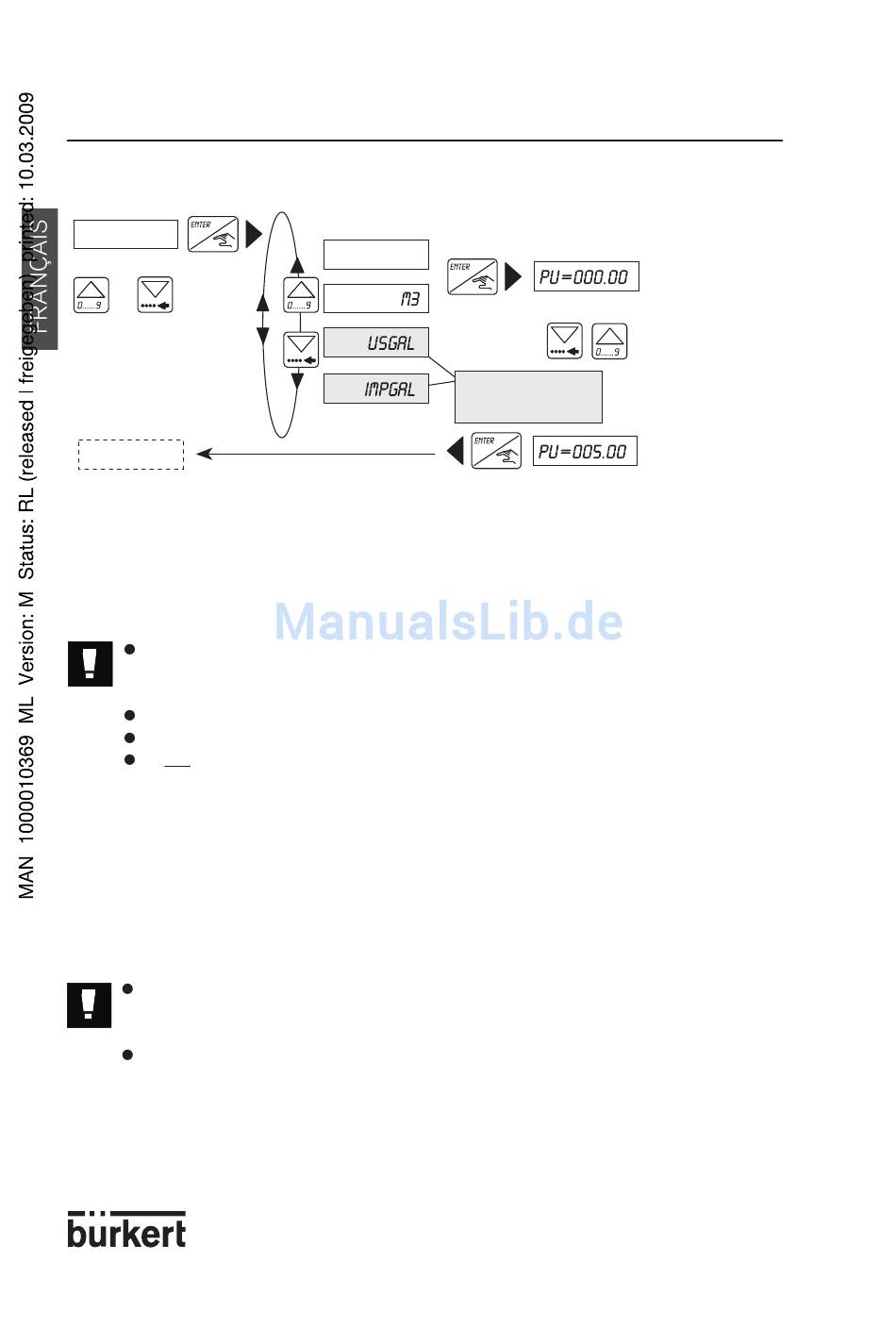

4.4.5 Sortie implusion

impuls
+
Press simultaneously the
keys to shift the decimal
point.
relais
Les paramètres de la sortie impulsion sont définis. Le volume correspondant à une impul-
sion est déterminé, saisir l'unité, puis la valeur.
Exemple: Une impulsion correspond à 100 l ; Unité = Litre et Pu = 100,00.
La fréquence d'impulsion est donnée par f = Q / Pu ; la fréquence ne
doit jamais dépasser 250 Hz. Sélectionner la valeur de l'impulsion afin
d'obtenir une fréquence maximale d'environ 200 Hz.
Si la fréquence est inférieure à 2 Hz, l'impulsion est égale à 250 ms
Si la fréquence est supérieure à 2 Hz, le rapport cyclique est de 50%.
Si Q est supérieur à 250 Hz, la fréquence est égale à 0.00Hz
Pu

4.4.6 Relais (option)

Cette option permet de paramétrer les seuils de commutation (1-, 1+ et 2-, 2+) des 2 sor-
ties relais. De plus, le sens de fonctionnement de chaque relais peut être inversé.
Alternativement, le relais 2 peut être programmé pour indiquer le sens de circulation du
fluide dans la canalisation.
Les conditions suivantes doivent être respectées pour la programmation
des seuils : 1- ≤ 1+, 2- ≤ 2+. Par défaut, les valeurs sont égales à 0, c'est-à-
dire que les relais sont inactifs.
S'assurer que les dispositifs de sécurité ont été installés pour les cir-
cuits relais (3 A max.)
Exemple : 1- et 2-
1+ et 2+ = seuils supérieurs de chaque relais
PROGRAMMATION
litre
= seuils inférieurs de chaque relais
26
Uniquement activé pour
les unités de débit US
(ou IMP)
Saisie du volume
correspondant à
1 impulsion
