3.5

ANSCHLUSS-BEISPIELE

PNEUMATISCHE FÜLLSTANDREGELUNG
SPS

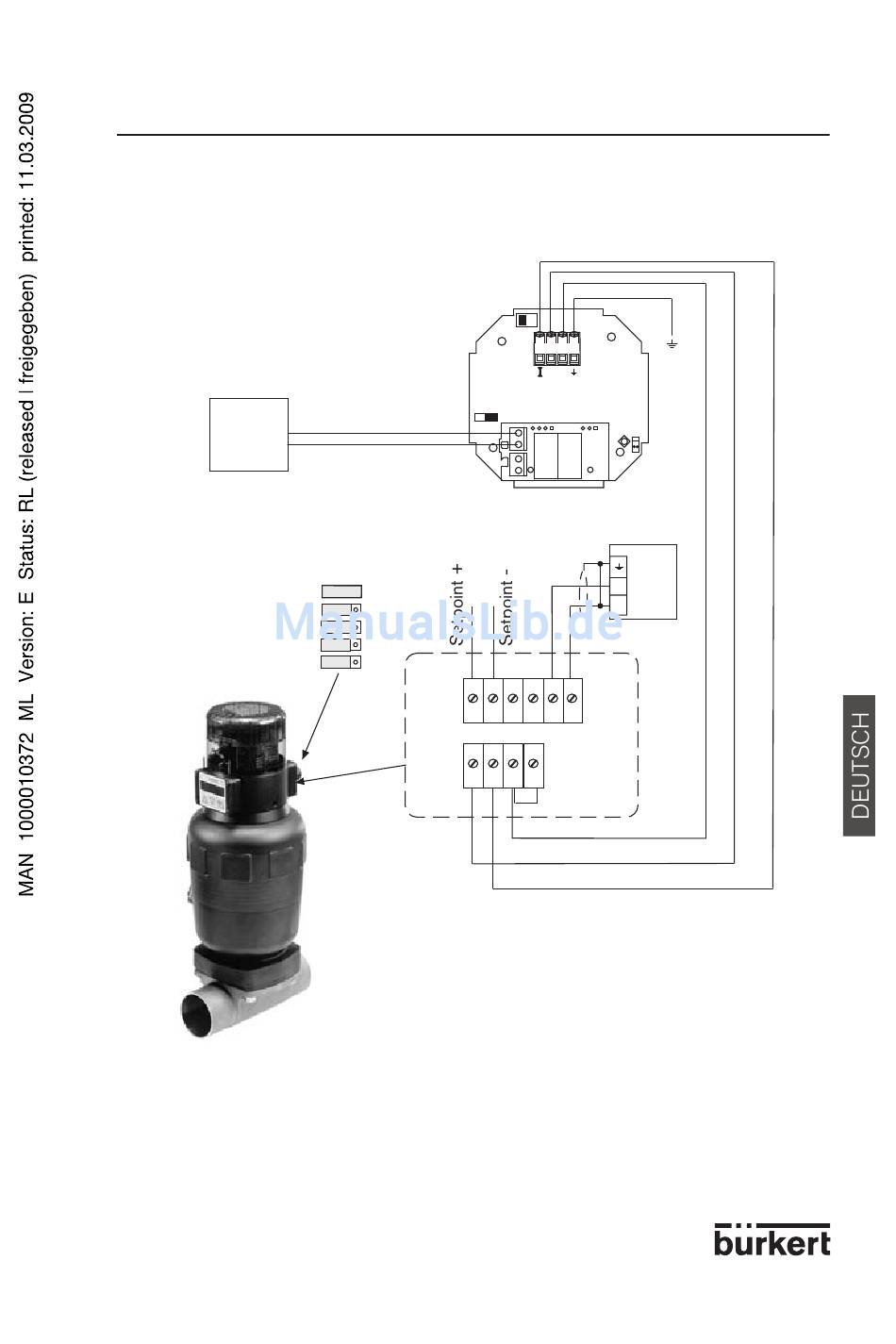

Anschluss-Beispiel zwischen dem Füllstandtransmitter 8175 und dem auf ein
Membranventil 2031 montierten Top Control 8630.
8175
INSTALLATION
Jumper
+ +
1 2
7 8
21
1 2 3 4
+ -
(*)
24 V=
+
-
- - + + - - + + - -
3 4 5 6
9
10
(*) Ist keine direkte Erdung möglich, schließen Sie
einen 100-nF/50 V-Kondensator zwischen dem
negativen Anschluss der Versorgungsquelle und der
Erde an.
