3.2 INSTALLATION
Le transmetteur de débit 8045 s'installe sur les conduites à l'aide de nos systèmes spé-
ciaux de raccordement S020.
Lors du montage du raccord 4 dans la conduite, respecter les spécifications énoncées au
chapitre 3.1.
Inserer l'écrou 3 sur le raccord 4 et clipser la bague 2 dans la rainure 5.
Inserer le capteur dans le raccord en veillant à ce que la flèche sur le côté du boîtier
indique le sens de circulation du fluide et :
Version avec doigt en PVDF : veiller au positionnement correct de l'ergot 6.
Version avec doigt en acier inoxydable : veiller à ce que les presse-étoupes soient en
aval du transmetteur et que l'alignement des électrodes soit perpendiculaire au sens de
circulation du fluide.
Si le montage est correct, le boîtier 1 du capterur ne peut plus tourner sur lui-même.
Serrez l'écrou en plastique uniquement à la main !
INSTALLATION
Sens de circulation du fluide
1
4

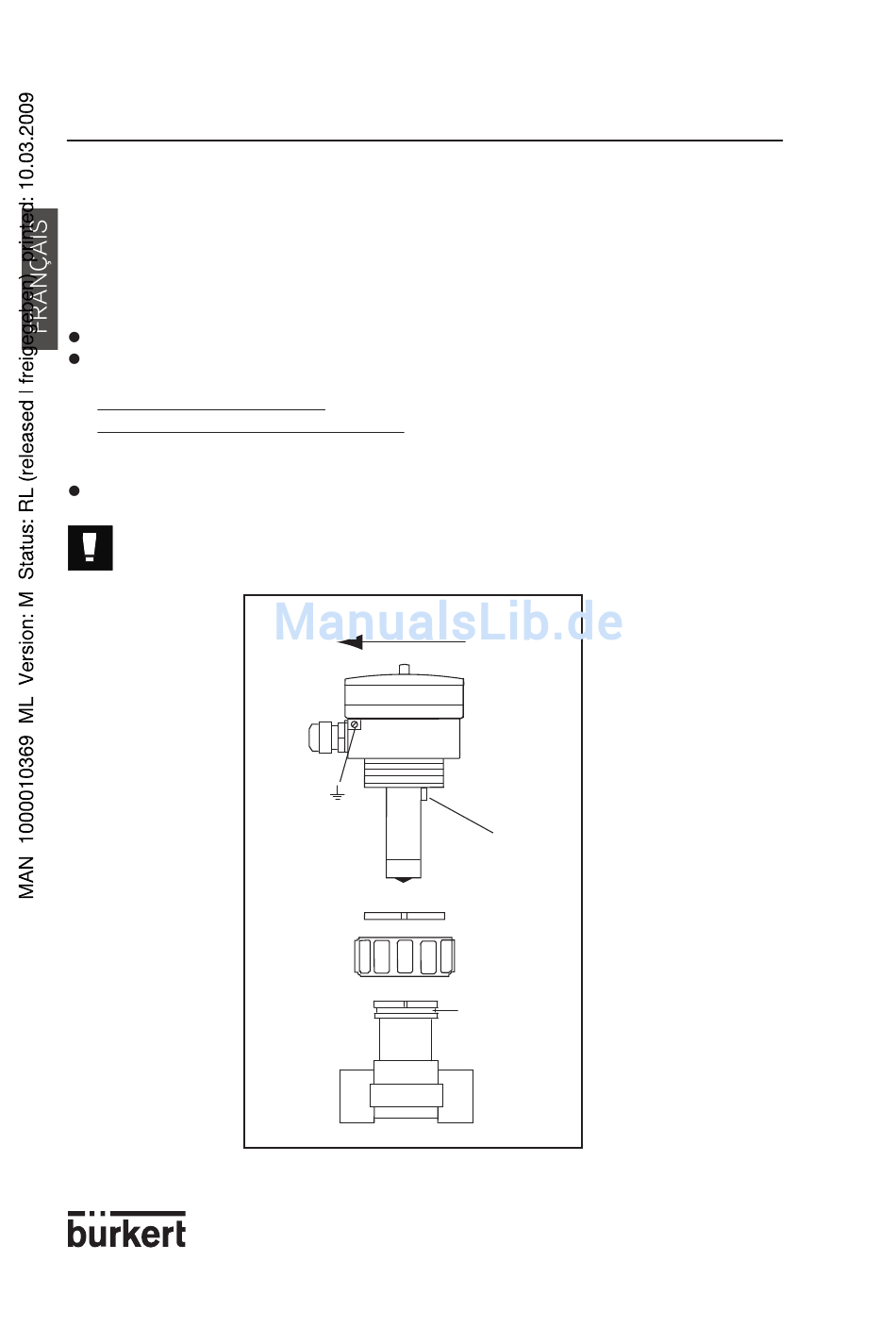

Fig. 3.1 Installation du transmetteur de débit
6
Version avec
doigt PVDF
2
3
5
10
