3.4.3 Schaltereinstellungen

Schalter 1: Dieser Schalter ermöglicht den Anschluss einer SPS sowohl als Senke als
auch als Quelle (Ausgangsstrom). Weitere Hinweise finden Sie in Abschnitt
3.4.1.
Schalter 2 : Mit diesem Schalter kann die 'Enter'-Taste gesperrt werden, um unbeab-
sichtigten oder unerlaubten Zugriff auf das Programmierungs- und Test
menü zu verhindern.
Wenn Schalter 2 nicht in Sperrposition ist, können die Parameterwerte
(K-Faktor, Relais, Strom, ...) geändert werden. Wenn er sich in Sperr-
position befindet, ist der Zugriff auf das Programmierungs- und Testmenü
beschränkt.

3.4.4 Anschluss des Impulsausgangs

Der Impulsausgang kann unabhängig von der Stromversorgung oder der Version einfach an
eine SPS oder einen Zähler angeschlossen werden.

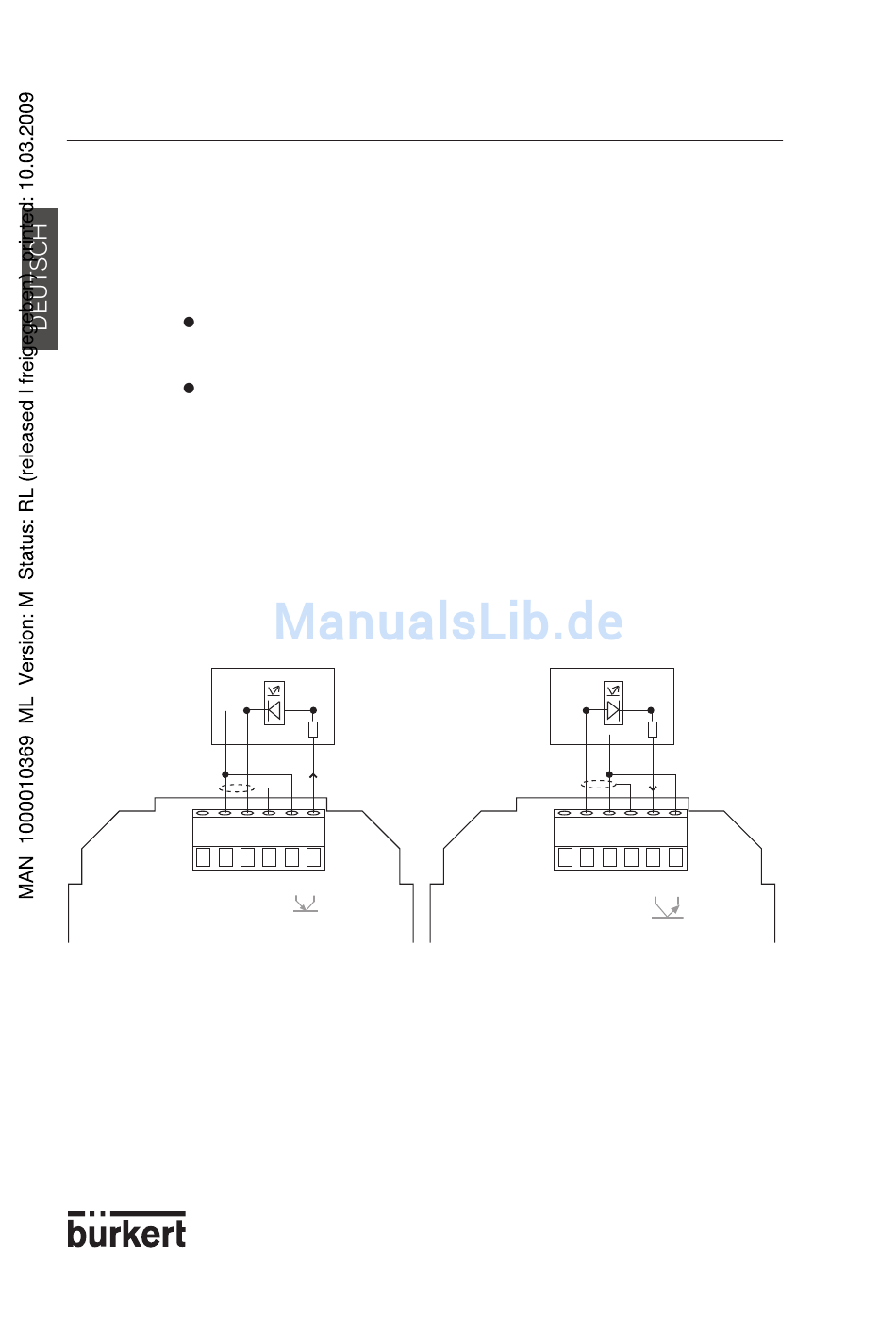

3.4.4.1 Anschluss einer SPS

U+
1 2 3 4 5 6
4...20 V+ V- PE Pls+Pls-
8045
Abb. 3.6 SPS mit gemeinsamem Minus («PNP»)
INSTALLATION
INPUT
0V
I
14
U+
1 2 3 4 5 6
4...20 V+ V- PE Pls+Pls-
8045
Abb. 3.7 SPS mit gemeinsamem Plus («NPN»)
INPUT
0V
I
