3.4.3 Positionnement des Commutateurs
Commutateur 1 :
Commutateur 2 :
3.4.4 Connexion de la sortie impulsion
Le raccordement de la sortie impulsion à un automate ou à un compteur est indépendant de
l'alimentation ou de la version et s'effectue facilement.
3.4.4.1

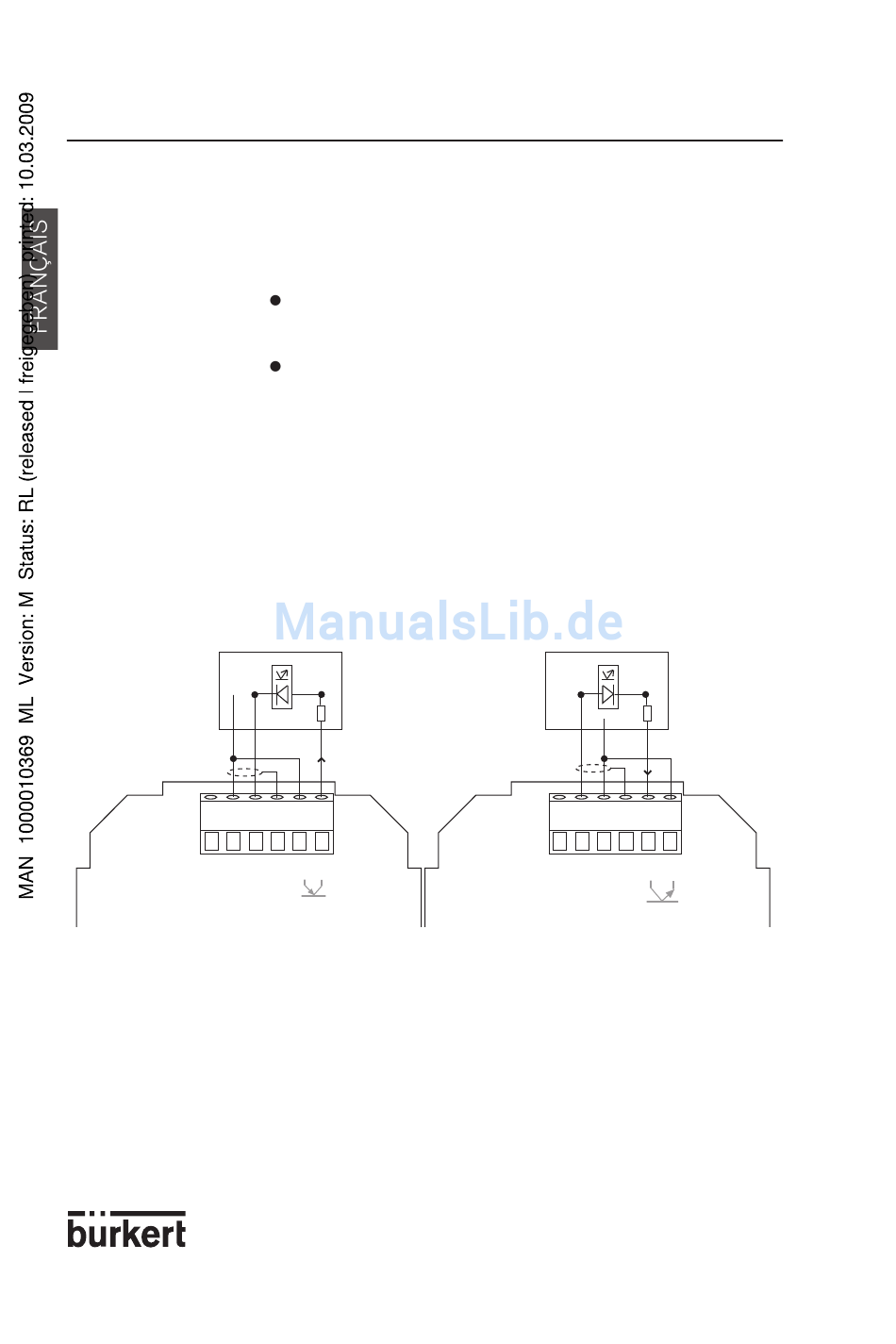

Raccordement à un API
V+
1 2 3 4 5 6
4...20 V+ V- PE Pls+Pls-
8045
Fig. 3.6 API avec «moins» commun
(«PNP»)
INSTALLATION
Sélection du type d'automate, puits ou source, pouvant être
connecté (pour plus d'informations cf. § 3.4.1).
Cet interrupteur permet le verrouillage de la touche ENTER,
afin d'éviter tout accès accidentel ou non autorisé aux Menus
Calibration et Test.
En position non verrouillée, il permet de changer les valeurs
des paramètres (facteur K, relais, courant...) et, en position
verrouillée, il interdit l'accès aux MenusCalibration et Test.
ENTREE
0V
I
14
V+
1 2 3 4 5 6
4...20 V+ V- PE Pls+Pls-
8045
Fig. 3.7 API avec «plus» commun
(«NPN»)
ENTREE
0V
I
8045
