EKG, Arrhythmie und ST-Segment
Anschließen der Kabelsätze für das 12-Kanal-Monitoring

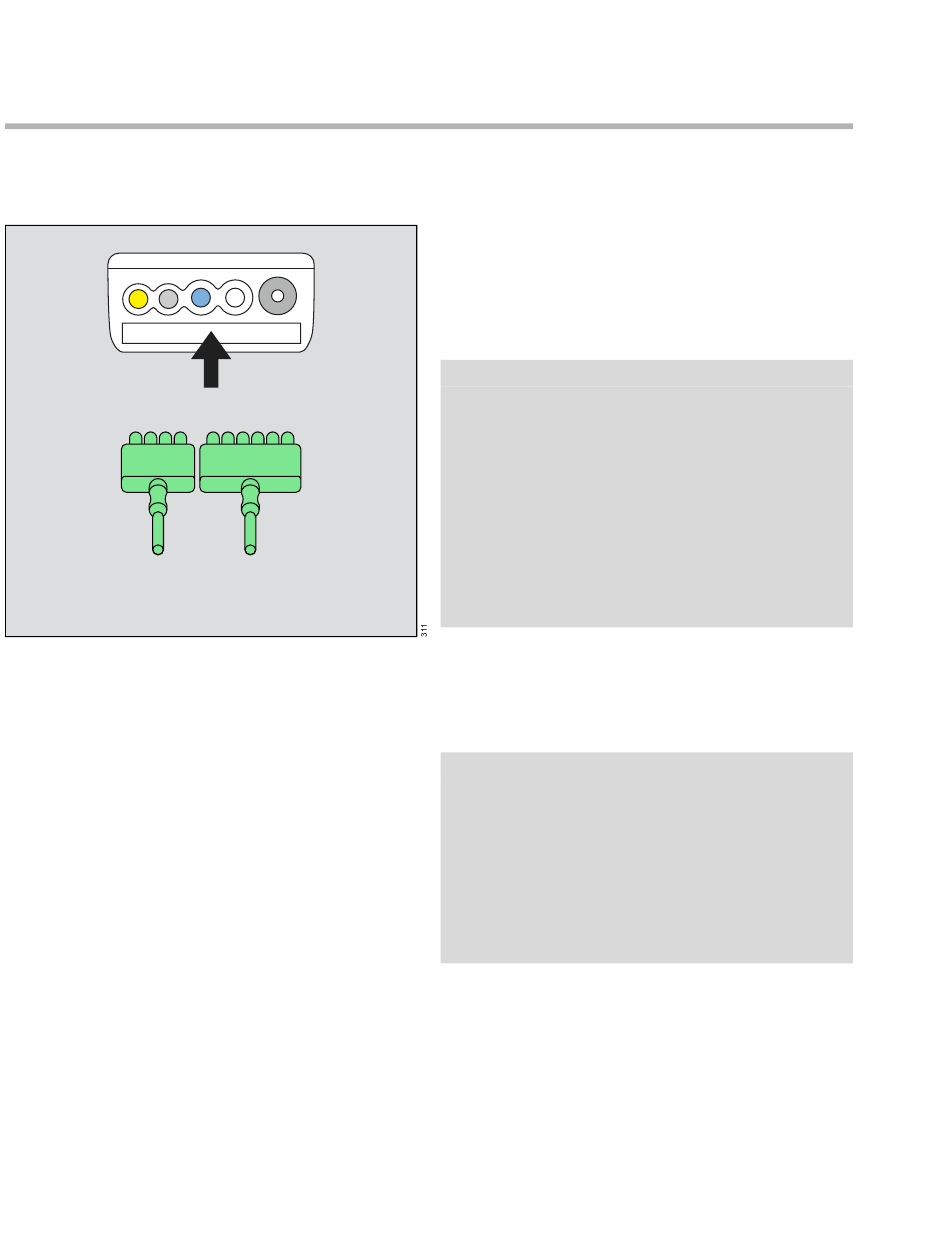

Die EKG-Kabelsätze werden direkt an den M540
angeschlossen.
C
A EKG-Anschluss des M540
B 6-adriger Kabelsatz
C 4-adriger Kabelsatz
236 Gebrauchsanweisung – Infinity
A
B
® Acute Care System – Monitoringanwendungen – VG8.0
Verbinden der EKG-Kabelsätze
1 Den 6-adrigen Kabelsatz (B) und den 4-adrigen
Kabelsatz (C) an den EKG-Anschluss (A) an
der Seite des M540 anschließen.
Richten Sie die Kabelsätze (B und C) so aus,
dass die frei liegenden Pins zu Ihnen zeigen,
wenn Sie sie fest in den Kanal einstecken.
HINWEIS
Ein EKG-Kabelsatz kann im EKG-Anschluss des
M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Kabelsätze fest in den EKG-Anschluss des
M540 eingesteckt sind.
Fast alle MonoLead tragen auf dem Kabelsatz
eine Zahl, die angibt, wie viele Ableitungen diese
tragen. Stellen Sie beim Anschließen eines
MonoLead sicher, dass die Zahl in dieselbe
Richtung weist wie der M540-Bildschirm.
2 Schließen Sie die Elektrodenkabel am
Patienten an. Informationen zum Anlegen der
Elektroden an den Patienten finden Sie in den
Abbildungen ab Seite 242.
HINWEIS
Bei Verwendung eines 12-Kanal-EKG-Kabel-
satzes mit zu Wickeln zusammengelegten
Einzelkabeln empfiehlt es sich, den 6-adrigen
Kabelsatz auf dieselbe Weise zusammenzulegen
wie den 4-adrigen Kabelsatz, um Artefakte zu
verhindern. Beide Kabelsätze könnten beispiels-
weise zum Patienten hin oder vom Patienten weg
zusammengelegt werden.
