EKG, Arrhythmie und ST-Segment
Verbinden der Kabelsätze für das 12-Kanal-Monitoring
Die Kabelsätze werden direkt an den M540
angeschlossen.
C

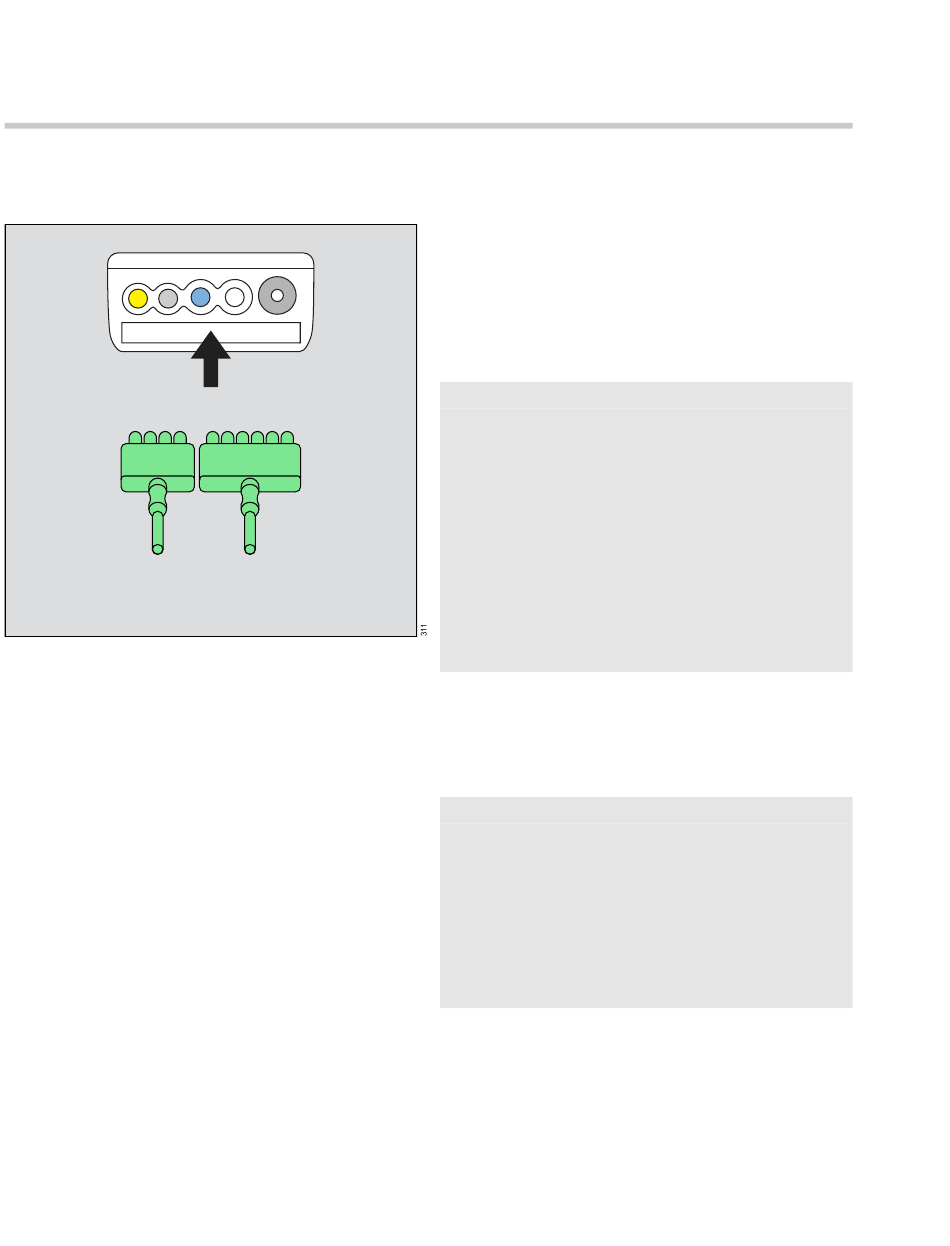

A EKG-Anschluss am M540
B 6-adriges Elektrodenkabel
C 4-adriges Elektrodenkabel
182 Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
A
B
5
Verbinden der Elektrodenkabel
1 Schließen Sie das 6-adrige Elektrodenkabel (B)
und das 4-adrige Elektrodenkabel (C) an den
vertieften EKG-Anschluss (A) an der Seite des
M540 an.
Richten Sie die Kabelsätze (B und C) so aus,
dass die frei liegenden Pins zu Ihnen zeigen,
wenn Sie sie fest in den Kanal einstecken.
HINWEIS
EKG-Elektrodenkabel können im EKG-Anschluss
des M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Elektrodenkabel fest in den EKG-Anschluss
des M540 eingesteckt sind.
Fast alle MonoLead tragen auf dem Anschluss-
stecker eine Zahl, die angibt, wie viele Elektro-
denanschlüsse diese tragen. Stellen Sie beim
Anschließen eines MonoLead sicher, dass die
Zahl in dieselbe Richtung weist wie der M540-
Bildschirm.
2 Schließen Sie die Elektrodenkabel am Patien-
ten an. Informationen zum Anlegen der Elektro-
den am Patienten finden Sie in den Abbildun-
gen ab Seite 188.
HINWEIS
Bei Verwendung eines12 Kanal-EKG-Kabelsat-
zes mit zu Wickeln zusammengelegten Einzelka-
beln empfiehlt es sich, das 6-adrige Elektroden-
kabel auf dieselbe Weise zusammenzulegen wie
das 4-adrige Elektrodenkabel, um Artefakte zu
verhindern. Beide Elektrodenkabel könnten bei-
spielsweise zum Patienten hin oder vom Patien-
ten weg zusammengelegt werden.
