4
LAN-Konfiguration
Auswahl der Verbindungskonfiguration
Auswahl der Verbindungskonfiguration
Die LAN-Schnittstelle unterstützt den Betrieb bei 10 oder 100 Mb/s im Voll-
oder Halbduplexmodus. In den meisten Fällen wird der Vollduplexmodus
unterstützt, wenn das Netzwerkgerät, das die Verbindung herstellt (z. B. ein
Netzwerk-Switch oder ein Hub), die in IEEE 802.3u definierten Spezifikati-
onen für die automatische Aushandlung unterstützt.
Wird eine Verbindung zu Netzwerkgeräten hergestellt, die die automatische
Aushandlung nicht unterstützen, konfiguriert sich die LAN-Schnittstelle
selbstständig für den Betrieb im 10- oder 100-Mb/s-Halbduplex-Modus.
Wird die LAN-Schnittstelle z. B. an einen 10-Mb/s-Hub angeschlossen, der die
automatische Aushandlung nicht unterstützt, wird die LAN-Schnittstelle auto-
matisch für den Betrieb im 10-Mb/s-Halbduplex-Modus konfiguriert.
Wenn das Modul über die automatische Aushandlung keine Verbindung mit
dem Netzwerk herstellen kann, können Sie die Verbindung manuell mit Hilfe
der Konfigurationsschalter am Modul einrichten.

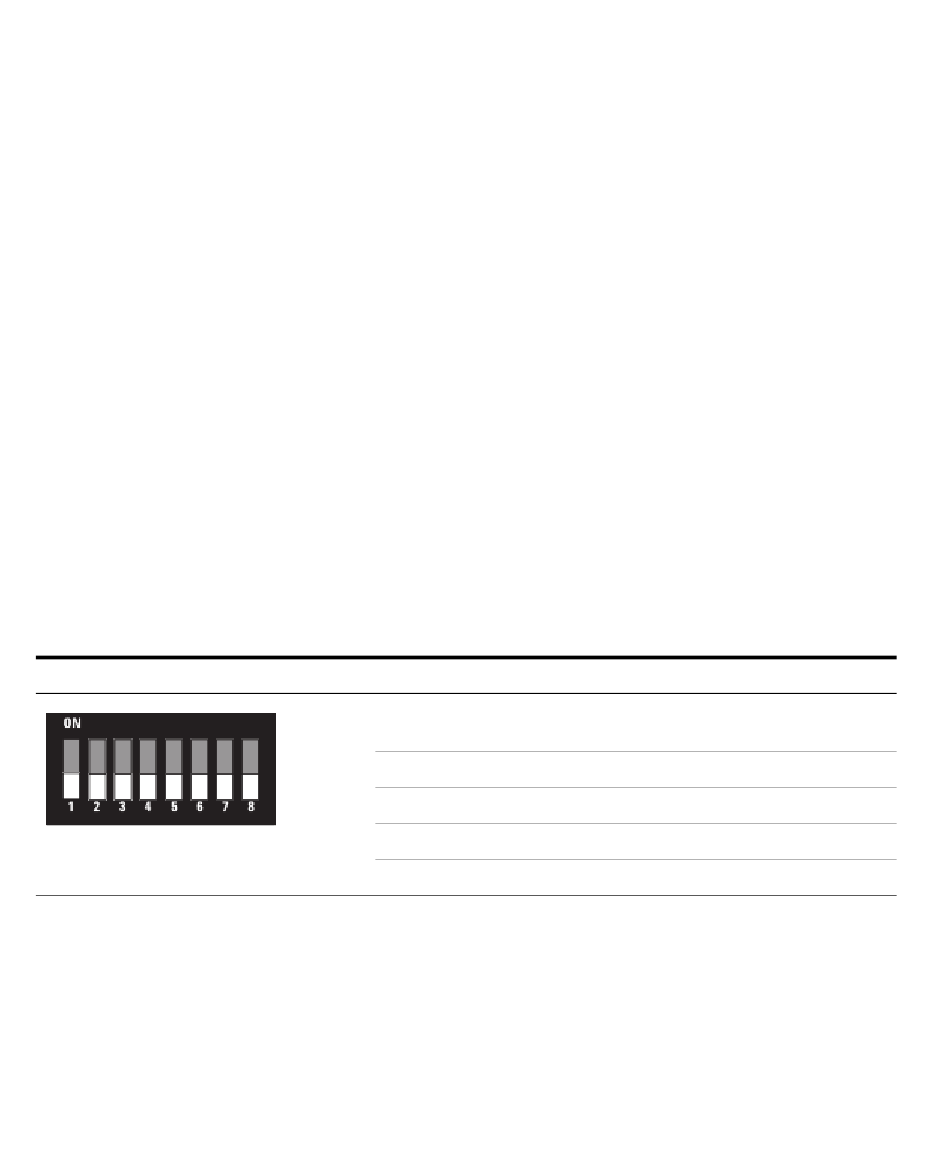

Tabelle 15 Schalter für die Verbindungskonfiguration
64
SW 3
SW 4
SW 5
AUS
-
-
EIN
AUS
AUS
EIN
AUS
EIN
EIN
EIN
AUS
EIN
EIN
EIN
Verbindungskonfiguration
Übertragungsrate und Duplexmodus werden
per automatischer Aushandlung ermittelt.
manuell eingestellt auf 10 Mb/s, Halbduplex
manuell eingestellt auf 10 Mb/s, Vollduplex
manuell eingestellt auf 100 Mb/s, Halbduplex
manuell eingestellt auf 100 Mb/s, Vollduplex
1220 Infinity LC
