Überprüfung und Re-Kalibrierung der Wellenlänge
Die Wellenlängenkalibrierung wird vom Detektor anhand der Alpha-
(656,1 nm) und der Beta-Emissionslinie (486 nm) der Deuteriumlampe durch-
geführt. Die scharfen Emissionslinien ermöglichen eine genauere Kalibrierung
als mit Holmiumoxid. Beim Start der Überprüfung wird der 1-nm-Spalt auto-
matisch in den Lichtweg gebracht und die Verstärkung auf null gesetzt. Um
Einflüsse durch absorbierende Lösungsmittel auszuschalten, sollte die Fluss-
zelle während des Tests mit blasenfreiem und entgastem Wasser gefüllt sein.
Wenn eine Abweichung beobachtet und angezeigt wird, kann durch Drücken
von "Anpassen" eine Re-Kalibrierung erfolgen. Die Abweichungen werden im
Kalibrierungsverlauf rückverfolgt (Diagnosepuffer im Detektor).

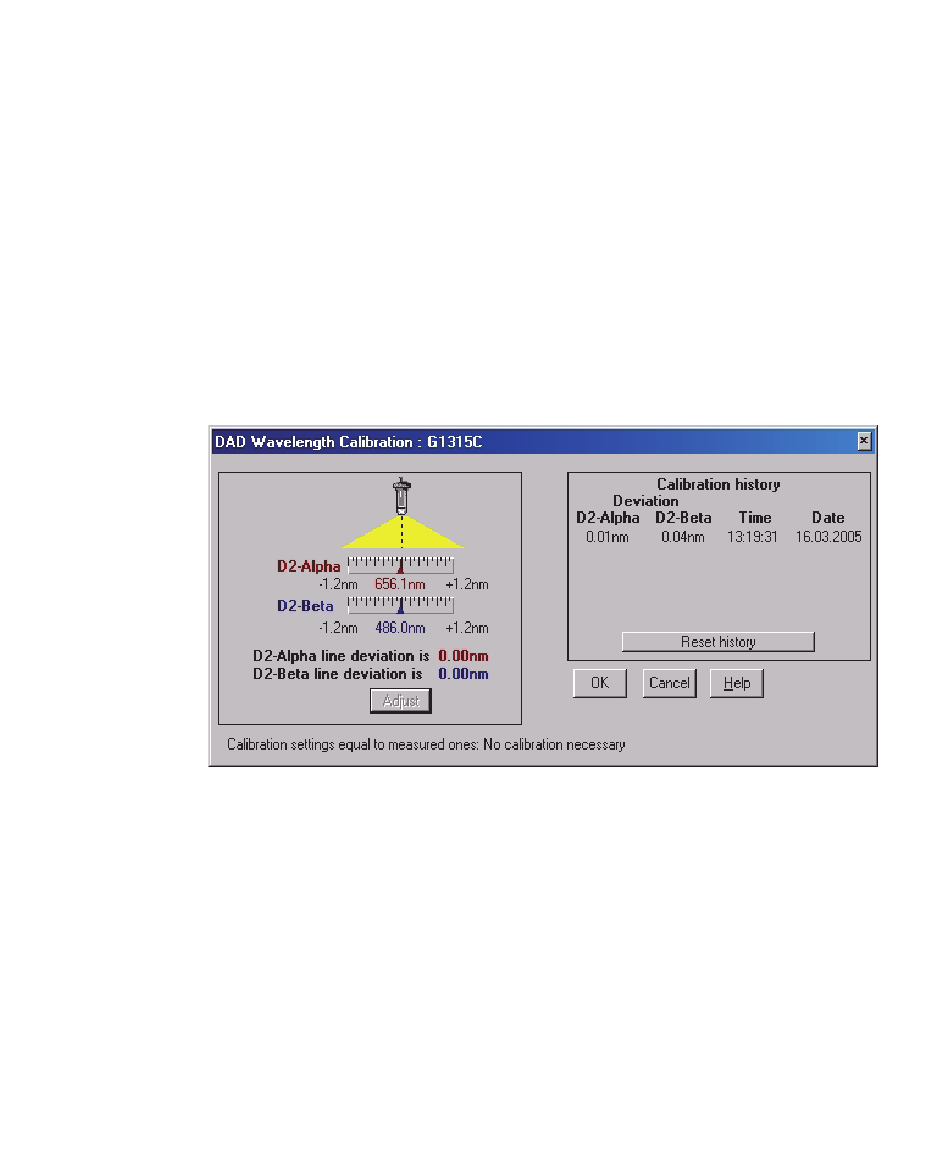

Abbildung 60 Überprüfung und Re-Kalibrierung der Wellenlänge
Eine Wellenlängenkalibrierung sollte zu folgenden Zeitpunkten durchgeführt
werden:
• nach einer Wartung der Flusszelle,
• einem Austausch der Lampe oder
• nach einer umfangreicheren Reparatur, wie z. B. dem Ersatz der Prozessor-
Nach der Kalibrierung kann die Wellenlängengenauigkeit bei drei zusätzlichen
Wellenlängen mithilfe des Holmiumoxidtests überprüft werden (siehe
Abbildung 57
1220 Infinity LC
platine oder der Optikeinheit; siehe auch
Modul-Firmware"
auf Seite 354.
auf Seite 189).
Testfunktionen und Kalibrierung
Diodenarray-Detektor (DAD)
"Austauschen der
9
197
