11
Wartung
Diodenarray-Detektor (DAD)
1

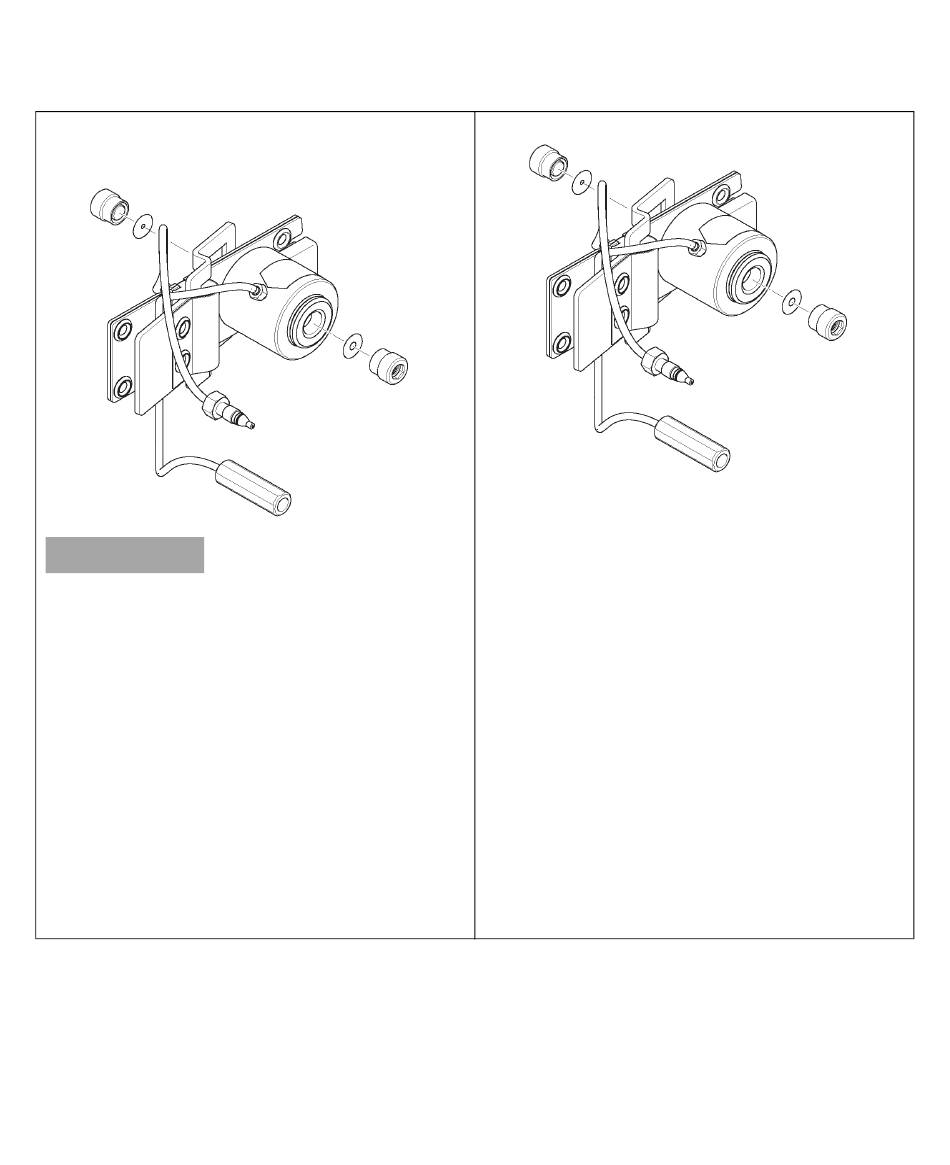

Schrauben Sie die Fenstereinheit [1] mit einem
4-mm-Inbusschlüssel los und entfernen Sie die Dichtung
[2] vom Zellenkörper.
1
7
HINWEIS
Nehmen Sie vorsichtig eine der Dichtungen (Nr. 6
hinten oder Nr. 7 vorne) und führen Sie sie in den
Zellenkörper ein.
Vertauschen Sie die Dichtungen Nr. 6 und Nr. 7 nicht.
Dichtung Nr. 7 hat ein kleineres Loch und muss sich an
der hellen Eingangsseite befinden.
Achten Sie darauf, dass die Dichtung flach auf der
Unterseite positioniert und der Lichtweg nicht
blockiert ist.
Wenn Sie alle Komponenten der Fenstereinheit
entfernt haben, entnehmen Sie die korrekte
Orientierung der Teile den Abbildungen unter
"Standardflusszelle"
auf Seite 380.
340
6
1
Vertauschen Sie die Dichtunge
Nr. 6 und Nr. 7 nicht
(Bohrungen mit unter-
schiedlichem Durchmesser)
2
Setzen Sie die Fenstereinheit [1] in den Zellenkörper ein.
1
7
6
1
Vertauschen Sie die Dichtunge
Nr. 6 und Nr. 7 nicht
(Bohrungen mit unter-
schiedlichem Durchmesser)
1220 Infinity LC
