11
Wartung
Pumpensystem
Austausch und Konditionierverfahren der Pumpendichtungen
Austausch der Pumpendichtungen
Wann erforderlich
Undichtigkeiten - Nachweis über Anwendung des Lecktests
Erforderliche
Best.-Nr.
Werkzeuge
8710-2392
Erforderliche Teile
Best.-Nr.
5063-6589
0905-1420
5022-2159
Vorbereitungen
Schalten Sie die Pumpe über den Hauptnetzschalter aus.
Entfernen Sie die obere Frontplatte.
1

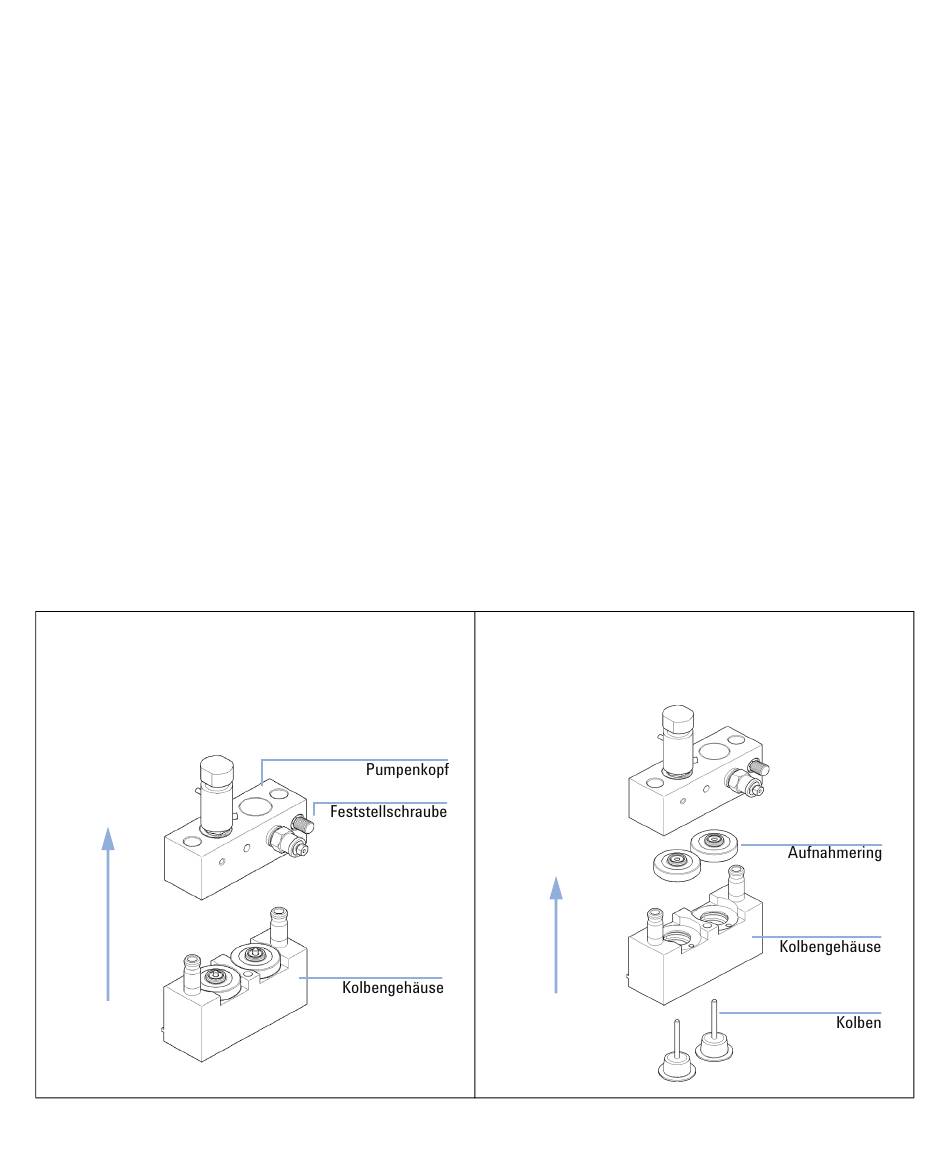

Legen Sie den Pumpenkopf auf eine flache Oberfläche.
Lösen Sie die Feststellschraube (zwei Umdrehungen) und
ziehen Sie den Pumpenkopf vorsichtig vom Gehäuse ab,
während Sie die untere Hälfte der Einheit halten.
288
Beschreibung
Gabelschlüssel, 1/4 Zoll
Inbusschlüssel 4,0 mm, 15 cm lang, T-Griff
Beschreibung
Dosierdichtung (2 Stück) für 100 µl analytischen Dosierkopf
PE-Dichtungen (Packung mit 2 Stück)
Restriktionskapillare
2
Entfernen Sie die Aufnahmeringe aus dem
Kolbengehäuse und heben Sie das Gehäuse von dem
Kolben weg.
1220 Infinity LC
