Austauschen der Kolben
Wann erforderlich
Wenn der Pumpenkolben Kratzer aufweist
Erforderliche
Best.-Nr.
Werkzeuge
8710-2392
Erforderliche Teile
Best.-Nr.
5067-4695
Vorbereitungen
Schalten Sie die Pumpe über den Hauptnetzschalter aus.
Entfernen Sie die obere Frontplatte.
1

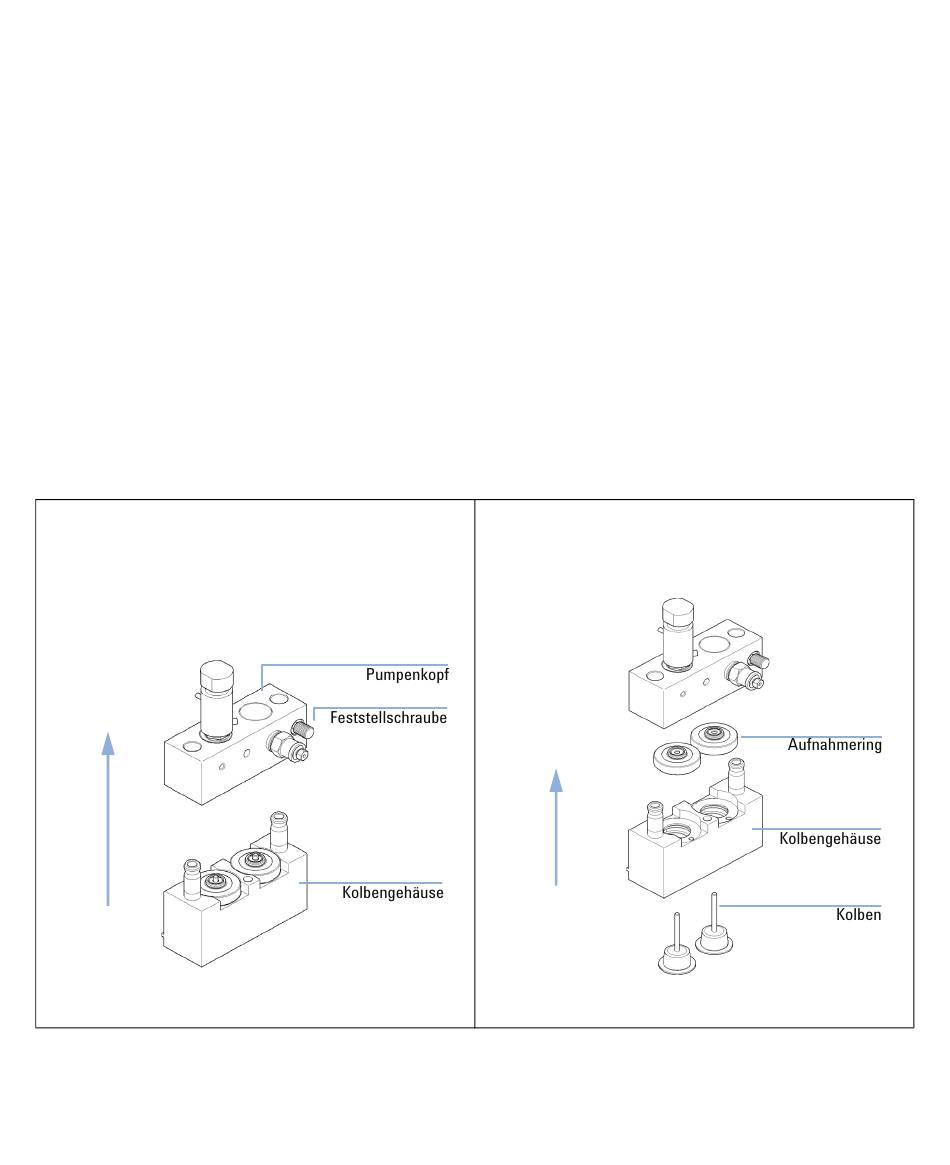

Legen Sie den Pumpenkopf auf eine flache Oberfläche.
Lösen Sie die Feststellschraube (zwei Umdrehungen) und
ziehen Sie den Pumpenkopf vorsichtig vom Gehäuse ab,
während Sie die untere Hälfte der Einheit halten.
1220 Infinity LC
Beschreibung
Gabelschlüssel, 1/4 Zoll
Inbusschlüssel 4,0 mm, 15 cm lang, T-Griff
Beschreibung
Saphirkolben
2
Entfernen Sie die Aufnahmeringe aus dem
Kolbengehäuse und heben Sie das Gehäuse von dem
Kolben weg.
11
Wartung
Pumpensystem
291
