9
Testfunktionen und Kalibrierung
Diodenarray-Detektor (DAD)
Filtertest
Beim Filtertest wird geprüft, ob die Filtereinheit korrekt arbeitet. Beim Star-
ten des Tests wird der Holmiumoxidfilter in Position gebracht. Während der
Bewegung des Filters wird das Extinktionssignal gemessen. Wenn der Rand
des Filters den Lichtweg passiert, wird ein Extinktionsmaximum beobachtet.
Befindet sich der Filter in Position, wird das Extinktionsmaximum (von Hol-
miumdioxid) bestimmt. Schließlich wird der Filter wieder aus dem Lichtweg
entfernt. Während sich der Filter durch den Lichtweg bewegt, wird ein wei-
teres Extinktionsmaximum erwartet, wenn der Rand des Filters den Lichtweg
passiert. Der Test gilt als bestanden, wenn die beiden vom Rand der Filterein-
heit (während der Bewegung des Filters) hervorgerufenen Maxima beobachtet
werden und das Exktionktionsmaximum von Holmiumoxid innerhalb der
Grenzwerte liegt.

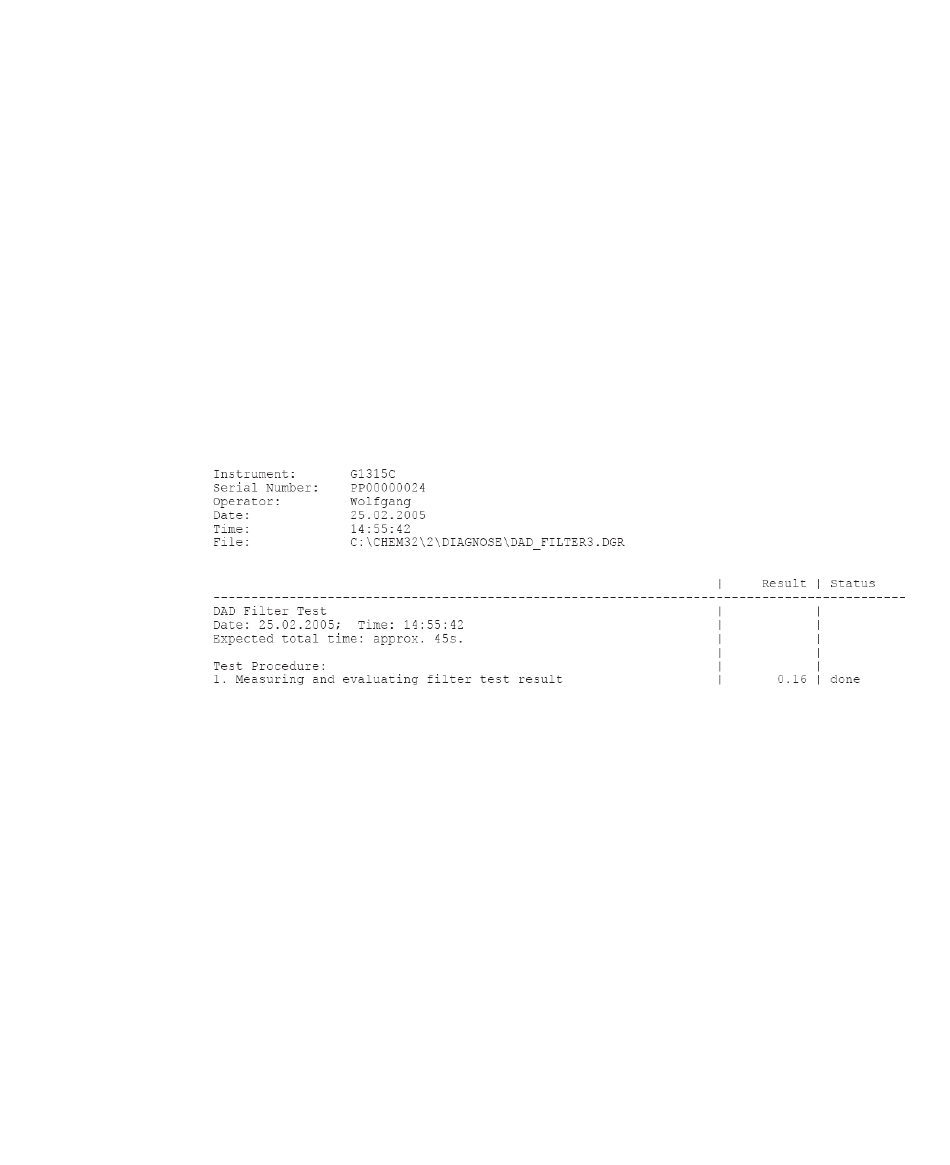

Abbildung 54 Ergebnisse des Filtertests (Bericht)
180
1220 Infinity LC
