Installation
Installation der Hardware
Agilent 1220 Infinity LC mit DAD
Abbildung 7
am 1220 Infinity LC Gerät mit DAD. Am G4294B müssen die Konfigura-
tions-DIP-Schalter auf der DAD-Hauptplatine verwendet werden, da dies in
diesem Fall der Host für die Datenkommunikation ist. Mit dem kurzen
CAN-Kabel wird die Verbindung für die Datenübertragung zwischen dem DAD
und den anderen Modulen des 1220 hergestellt.

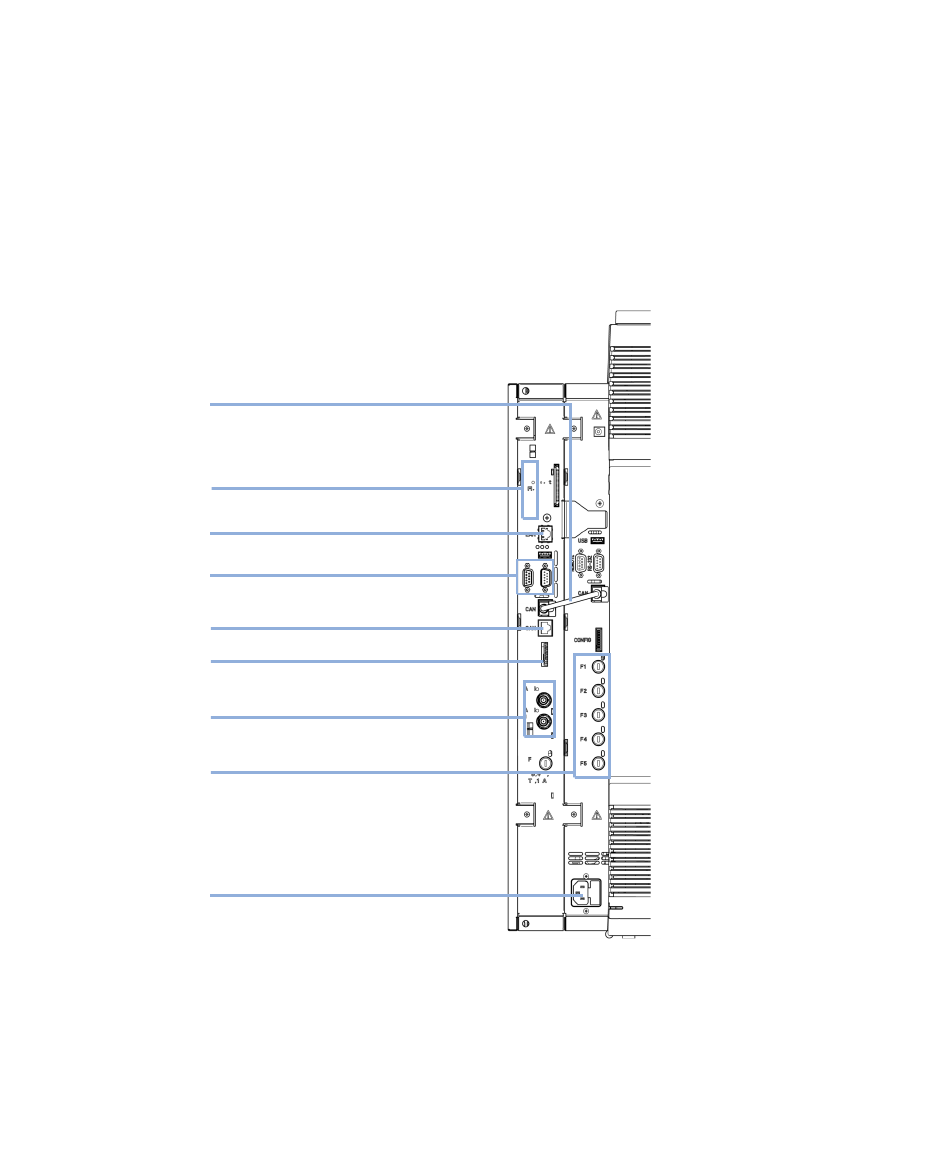

Abbildung 7 Anschlüsse des Agilent 1220 Infinity LC mit DAD
42
auf Seite 42 zeigt einen Überblick über die möglichen Anschlüsse
CAN-Verbindung zwischen DAD und
Gerätehauptplatine
MAC-Adressetikett
LAN-Stecker
RS232 serielle und Remote-Anschlüsse
CAN-Port
Konfigurations-DIP-Schalter (zur
Auswahl des Boot-Modus)
Signalausgabe A/D-Wandler (nur
DAD-Platine)
Sicherungen
Netzbuchse
1220 Infinity LC
