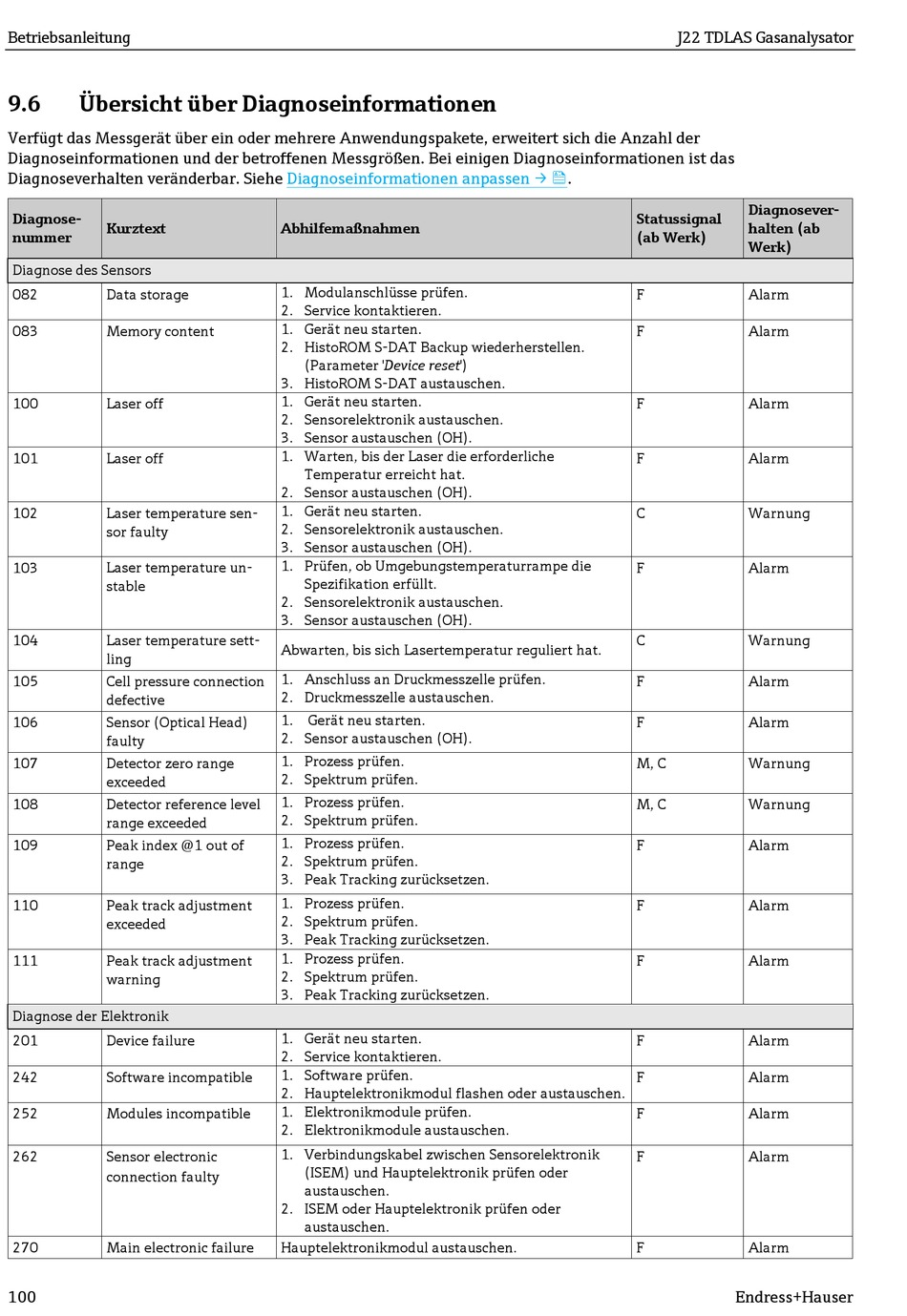

9.6 Übersicht über Diagnoseinformationen
Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der
Diagnoseinformationen und der betroffenen Messgrößen. Bei einigen Diagnoseinformationen ist das
Diagnoseverhalten veränderbar. Siehe
Diagnose-
Kurztext
nummer
Diagnose des Sensors
082 Data storage
083 Memory content
100 Laser off
101 Laser off
102 Laser temperature sen-
sor faulty
103 Laser temperature un-
stable
104 Laser temperature sett-
ling
105 Cell pressure connection
defective
106 Sensor (Optical Head)
faulty
107 Detector zero range
exceeded
Detector reference level
108
range exceeded
Peak index @1 out of
109
range
110 Peak track adjustment
exceeded
111 Peak track adjustment
warning
Diagnose der Elektronik
201 Device failure
242 Software incompatible
252 Modules incompatible
262 Sensor electronic
connection faulty
270 Main electronic failure
100
Diagnoseinformationen anpassen →
Abhilfemaßnahmen
1. Modulanschlüsse prüfen.
2. Service kontaktieren.
1. Gerät neu starten.
2. HistoROM S-DAT Backup wiederherstellen.
(Parameter 'Device reset')
3. HistoROM S-DAT austauschen.
1. Gerät neu starten.
2. Sensorelektronik austauschen.
3. Sensor austauschen (OH).
1. Warten, bis der Laser die erforderliche
Temperatur erreicht hat.
2. Sensor austauschen (OH).
1. Gerät neu starten.
2. Sensorelektronik austauschen.
3. Sensor austauschen (OH).
1. Prüfen, ob Umgebungstemperaturrampe die
Spezifikation erfüllt.
2. Sensorelektronik austauschen.
3. Sensor austauschen (OH).
Abwarten, bis sich Lasertemperatur reguliert hat.
1. Anschluss an Druckmesszelle prüfen.
2. Druckmesszelle austauschen.
1. Gerät neu starten.
2. Sensor austauschen (OH).
1. Prozess prüfen.
2. Spektrum prüfen.
1. Prozess prüfen.
2. Spektrum prüfen.
1. Prozess prüfen.
2. Spektrum prüfen.
3. Peak Tracking zurücksetzen.
1. Prozess prüfen.
2. Spektrum prüfen.
3. Peak Tracking zurücksetzen.
1. Prozess prüfen.
2. Spektrum prüfen.
3. Peak Tracking zurücksetzen.
1. Gerät neu starten.
2. Service kontaktieren.
1. Software prüfen.
2. Hauptelektronikmodul flashen oder austauschen.
1. Elektronikmodule prüfen.
2. Elektronikmodule austauschen.
1. Verbindungskabel zwischen Sensorelektronik
(ISEM) und Hauptelektronik prüfen oder
austauschen.
2. ISEM oder Hauptelektronik prüfen oder
austauschen.
Hauptelektronikmodul austauschen.
J22 TDLAS Gasanalysator
.
Statussignal
(ab Werk)
F
F
F
F
C
F
C
F
F
M, C
M, C
F
F
F
F
F
F
F
F
Diagnosever-
halten (ab
Werk)
Alarm
Alarm
Alarm
Alarm
Warnung
Alarm
Warnung
Alarm
Alarm
Warnung
Warnung
Alarm
Alarm
Alarm
Alarm
Alarm
Alarm
Alarm
Alarm
