J22 TDLAS Gasanalysator
9 Verifizierung, Diagnose und Störungsbehebung
9.1

Diagnoseinformationen durch LEDs

9.1.1 Steuerung
Verschiedene LEDs in der Steuerung liefern Informationen zum Gerätestatus.
1
2
3
4
5
LED
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle
(CDI)
Endress+Hauser

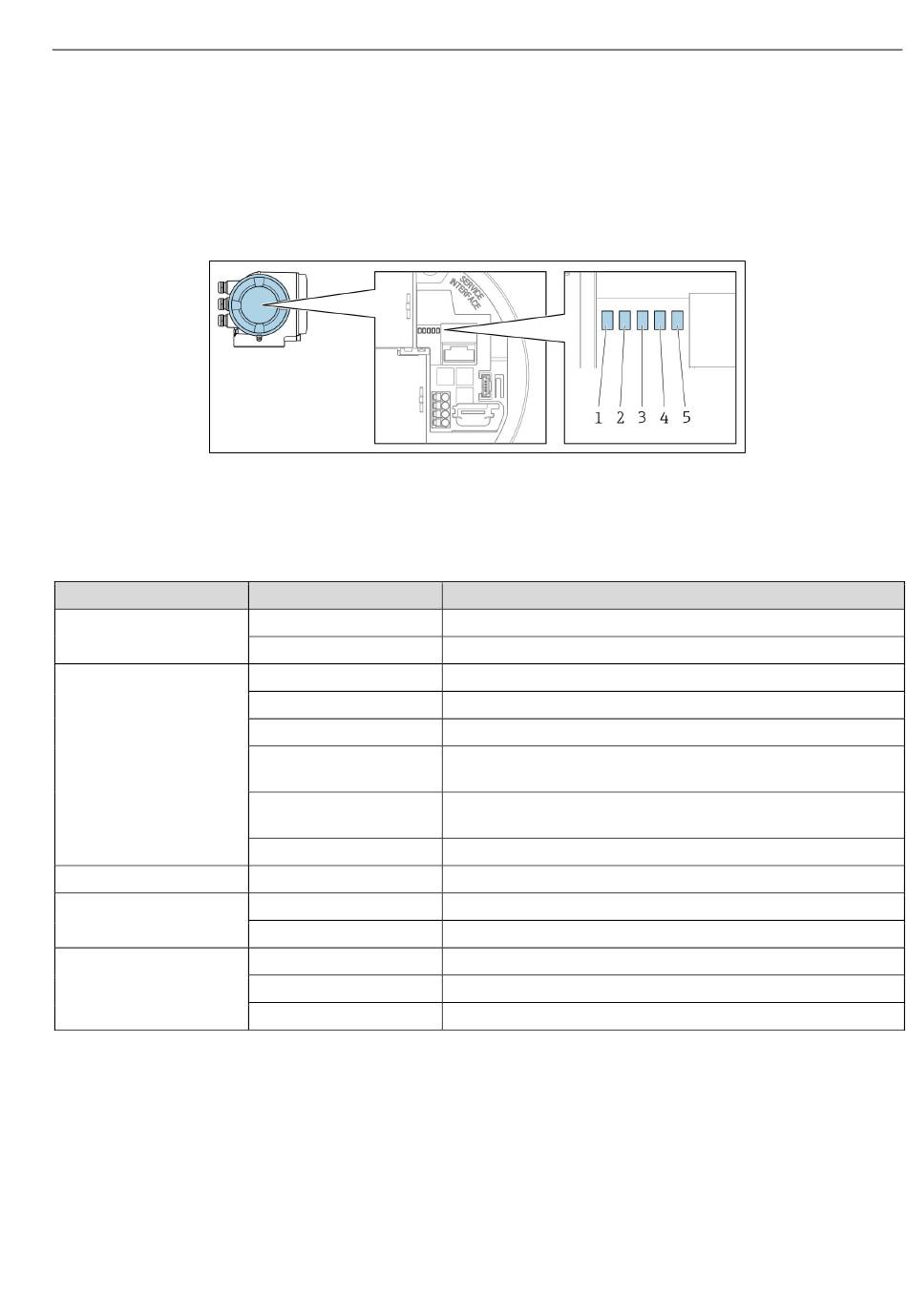

Abb. 63. LED-Diagnoseanzeigen
Versorgungsspannung
Gerätestatus
Nicht verwendet
Kommunikation
Serviceschnittstelle (CDI) aktiv
Farbe
Aus
Grün
Aus
Grün
Grün blinkend
Rot blinkend
Rot
Rot blinkend/Grün
—
Weiß
Aus
Aus
Gelb
Gelb blinkend
Bedeutung
Versorgungsspannung ist ausgeschaltet oder zu gering
Versorgungsspannung ist ok
Firmware-Fehler
Gerätestatus ist ok
Gerät ist nicht konfiguriert
Im Gerät ist ein Ereignis mit dem Diagnoseverhalten "Warnung" auf-
getreten
Im Gerät ist ein Ereignis mit dem Diagnoseverhalten "Alarm" aufge-
treten
Geräteneustart
—
Kommunikation aktiv
Kommunikation nicht aktiv
Nicht angeschlossen oder keine Verbindung hergestellt
Angeschlossen und Verbindung hergestellt
Serviceschnittstelle aktiv
Betriebsanleitung
A0029629
