6 Elektrische und I/O-Anschlüsse
6.1 Übersicht über die elektrischen und I/O-Anschlüsse auf der
Geräterückwand
1
2
3
4
# Bezeichnung
1 Abgesetzte Verriegelungsstecker
2 EO-Fasersteckverbinder
3 Luftauslass
4 CDRH-Produktetikett
5 Analysatoranschlüsse
6 AC-Netzstrom, 100...240 V AC
50/60 Hz
7 Zugentlastung
24

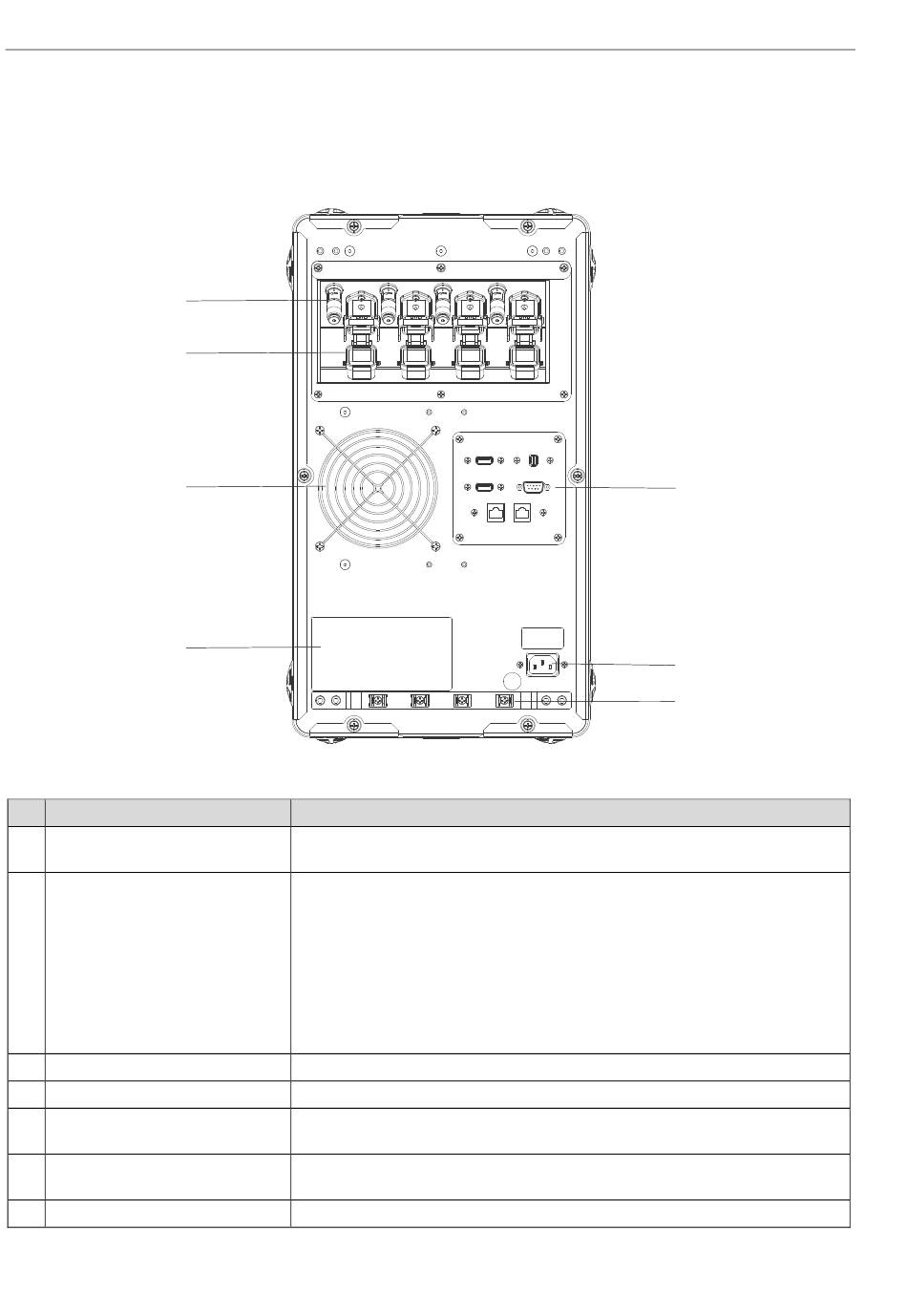

Abbildung 17: Rückwand des vierkanaligen Raman Rxn2-Analysators
Beschreibung
Sicherheitseinrichtung. Zur Unterbrechung des Lasers den schwarzen Stopfen
entfernen.
Stellt einen faseroptischen Ausgang für die Laserstrahlung, einen faseroptischen
Raman-Erfassungs- und einen elektrischen Laserverriegelungskreis für jeden
Gerätekanal zur Verfügung. Der elektrische Laserverriegelungskreis ist eigensicher
und hat der Endress+Hauser Zeichnung 4002396 zu entsprechen.
Die 3 Zinken auf der Sonde auf die 3 Stecker am EO ausrichten. Verriegelung
herunterziehen, um die Sonde zu sichern.
Es kann KEINE Laserstrahlung aus einem Kanal austreten, dessen EO-Fasersteck-
verbinder entfernt wird, denn das Entfernen des EO-Steckverbinders unterbricht
auch den Laserverriegelungskreis für diesen Kanal.
Lüfter und Abluftauslass.
Produktinformationen zum Raman Rxn2-Analysator.
Touchscreen USB-Port, USB-Port, Ethernet-Ports, serieller RS-485-Port und
Touchscreen Video-Port.
Netzbuchse, über die das Basisgerät mit AC-Leistung versorgt wird. Massestift auf
diesem Steckverbinder dient als Schutzleiterklemme.
Montageposition für Zugentlastung des EO-Faserkabels.
5
6
7
A0054421
