Netzstromversorgung Für Den Heizer Des Gehäuses Anschließen (Optional) - Endress+Hauser J22 TDLAS Betriebsanleitung

Betriebsanleitung
Beim Anschluss Folgendes beachten:
• Empfohlenes Kabel: CAT 5e, CAT 6 oder CAT 7, mit geschirmtem Steckverbinder
• Maximale Kabeldicke: 6 mm
• Länge des Steckers inklusive Knickschutz: 42 mm
• Biegeradius: 5 x Kabeldicke

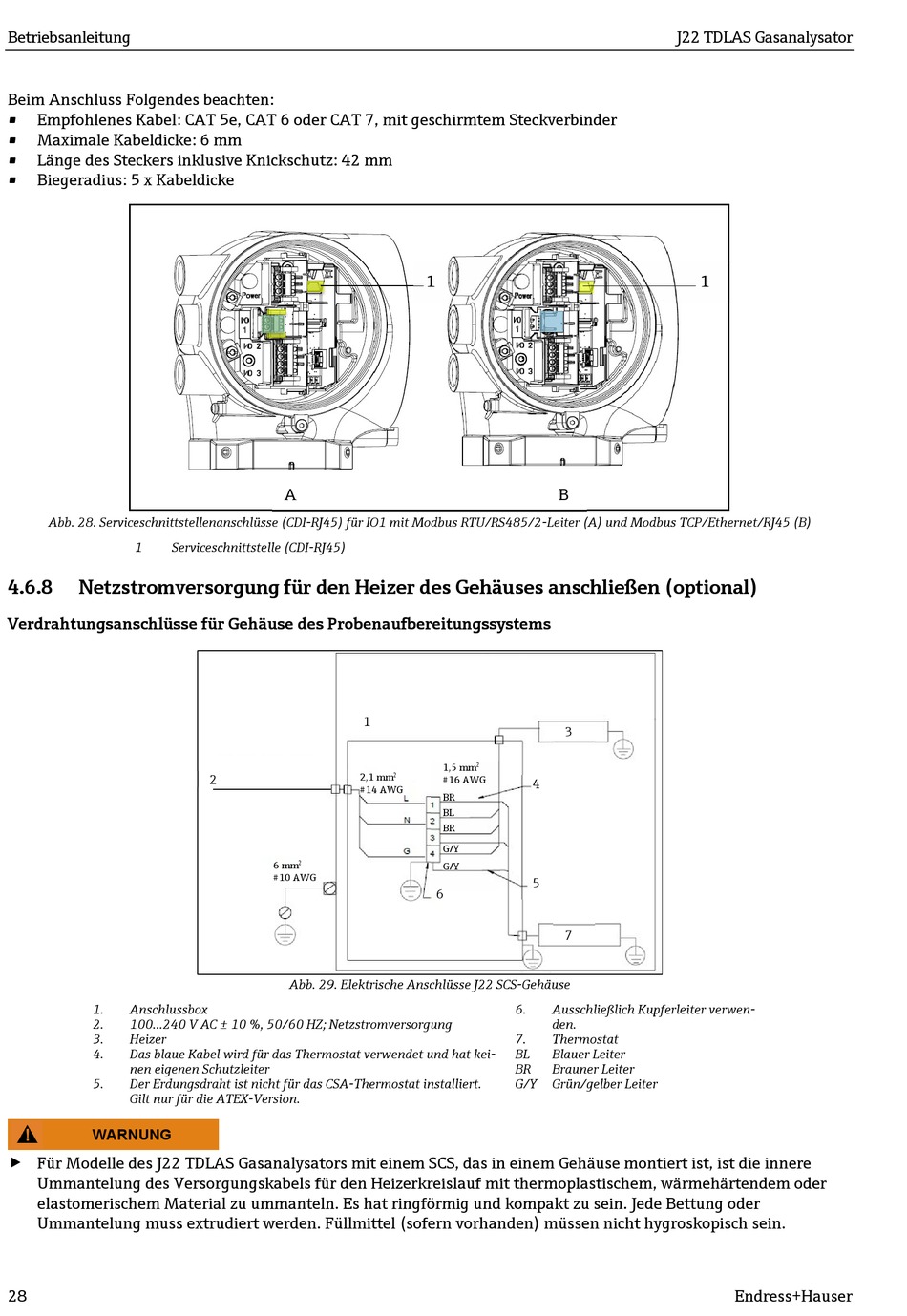

Abb. 28. Serviceschnittstellenanschlüsse (CDI-RJ45) für IO1 mit Modbus RTU/RS485/2-Leiter (A) und Modbus TCP/Ethernet/RJ45 (B)
1 Serviceschnittstelle (CDI-RJ45)
4.6.8 Netzstromversorgung für den Heizer des Gehäuses anschließen (optional)
Verdrahtungsanschlüsse für Gehäuse des Probenaufbereitungssystems
1. Anschlussbox
2. 100...240 V AC ± 10 %, 50/60 HZ; Netzstromversorgung
3. Heizer
4. Das blaue Kabel wird für das Thermostat verwendet und hat kei-
nen eigenen Schutzleiter
5. Der Erdungsdraht ist nicht für das CSA-Thermostat installiert.
Gilt nur für die ATEX-Version.
WARNUNG
 Für Modelle des J22 TDLAS Gasanalysators mit einem SCS, das in einem Gehäuse montiert ist, ist die innere
Ummantelung des Versorgungskabels für den Heizerkreislauf mit thermoplastischem, wärmehärtendem oder
elastomerischem Material zu ummanteln. Es hat ringförmig und kompakt zu sein. Jede Bettung oder
Ummantelung muss extrudiert werden. Füllmittel (sofern vorhanden) müssen nicht hygroskopisch sein.
28
A
1
2 2,1 mm
#14 AWG
6 mm 2
#10 AWG
Abb. 29. Elektrische Anschlüsse J22 SCS-Gehäuse
1
B
1,5 mm 2
2
#16 AWG
4
BR
BL
BR
G/Y
G/Y
5
6
6. Ausschließlich Kupferleiter verwen-
den.
7. Thermostat
BL Blauer Leiter
BR Brauner Leiter
G/Y Grün/gelber Leiter
J22 TDLAS Gasanalysator
1
3
7
Endress+Hauser
