J22 TDLAS Gasanalysator

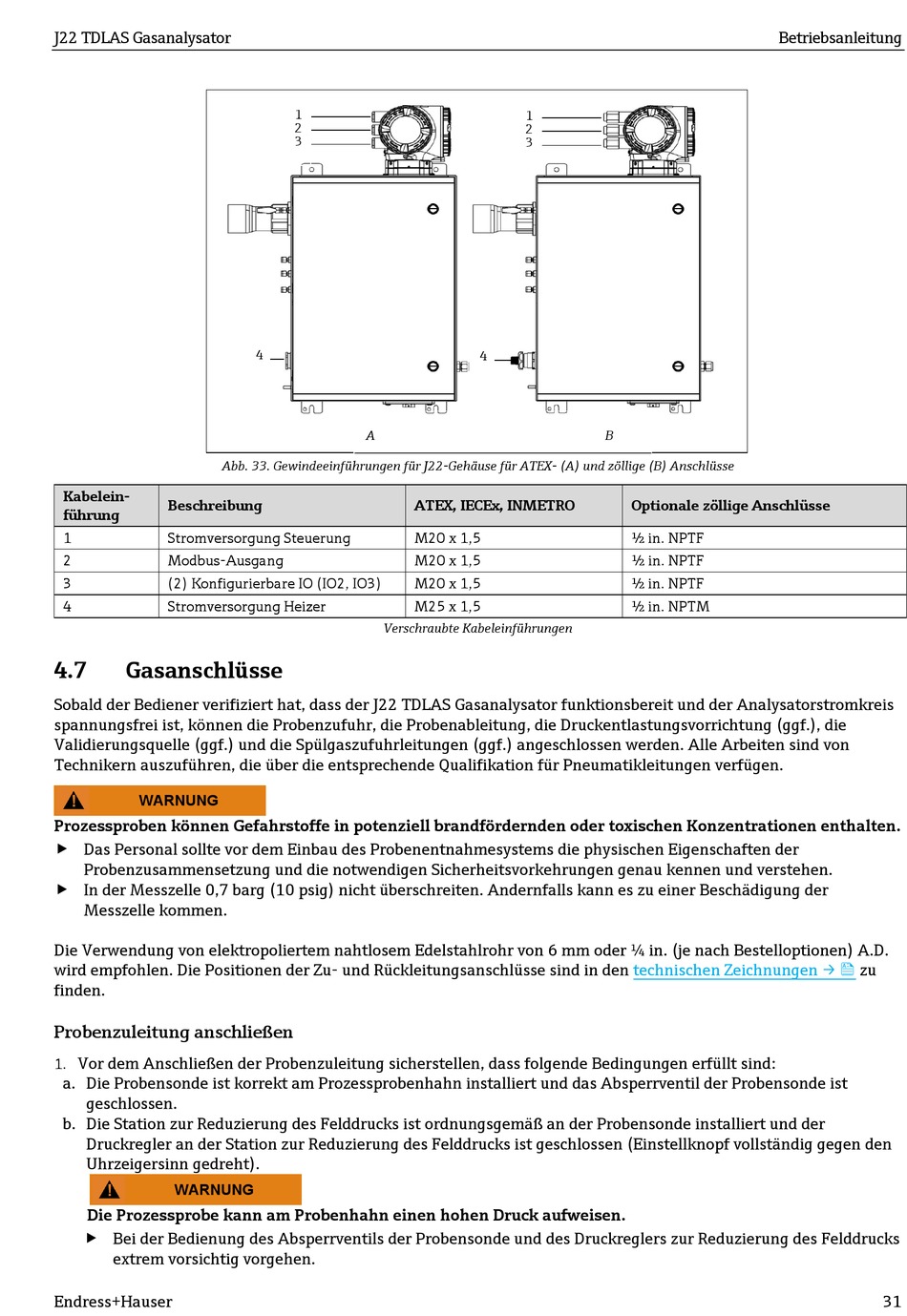

Abb. 33. Gewindeeinführungen für J22-Gehäuse für ATEX- (A) und zöllige (B) Anschlüsse
Kabelein-
Beschreibung
führung
1 Stromversorgung Steuerung
2 Modbus-Ausgang
3 (2) Konfigurierbare IO (IO2, IO3)
4 Stromversorgung Heizer
4.7 Gasanschlüsse
Sobald der Bediener verifiziert hat, dass der J22 TDLAS Gasanalysator funktionsbereit und der Analysatorstromkreis
spannungsfrei ist, können die Probenzufuhr, die Probenableitung, die Druckentlastungsvorrichtung (ggf.), die
Validierungsquelle (ggf.) und die Spülgaszufuhrleitungen (ggf.) angeschlossen werden. Alle Arbeiten sind von
Technikern auszuführen, die über die entsprechende Qualifikation für Pneumatikleitungen verfügen.
WARNUNG
Prozessproben können Gefahrstoffe in potenziell brandfördernden oder toxischen Konzentrationen enthalten.
 Das Personal sollte vor dem Einbau des Probenentnahmesystems die physischen Eigenschaften der
Probenzusammensetzung und die notwendigen Sicherheitsvorkehrungen genau kennen und verstehen.
 In der Messzelle 0,7 barg (10 psig) nicht überschreiten. Andernfalls kann es zu einer Beschädigung der
Messzelle kommen.
Die Verwendung von elektropoliertem nahtlosem Edelstahlrohr von 6 mm oder ¼ in. (je nach Bestelloptionen) A.D.
wird empfohlen. Die Positionen der Zu- und Rückleitungsanschlüsse sind in den
finden.
Probenzuleitung anschließen
Vor dem Anschließen der Probenzuleitung sicherstellen, dass folgende Bedingungen erfüllt sind:
1.
a. Die Probensonde ist korrekt am Prozessprobenhahn installiert und das Absperrventil der Probensonde ist
geschlossen.
b. Die Station zur Reduzierung des Felddrucks ist ordnungsgemäß an der Probensonde installiert und der
Druckregler an der Station zur Reduzierung des Felddrucks ist geschlossen (Einstellknopf vollständig gegen den
Uhrzeigersinn gedreht).
WARNUNG
Die Prozessprobe kann am Probenhahn einen hohen Druck aufweisen.
 Bei der Bedienung des Absperrventils der Probensonde und des Druckreglers zur Reduzierung des Felddrucks
extrem vorsichtig vorgehen.
Endress+Hauser
1
2
3
4
A
ATEX, IECEx, INMETRO
M20 x 1,5
M20 x 1,5
M20 x 1,5
M25 x 1,5
Verschraubte Kabeleinführungen
1
2
3
4
B
Optionale zöllige Anschlüsse
½ in. NPTF
½ in. NPTF
½ in. NPTF
½ in. NPTM
technischen Zeichnungen → 
