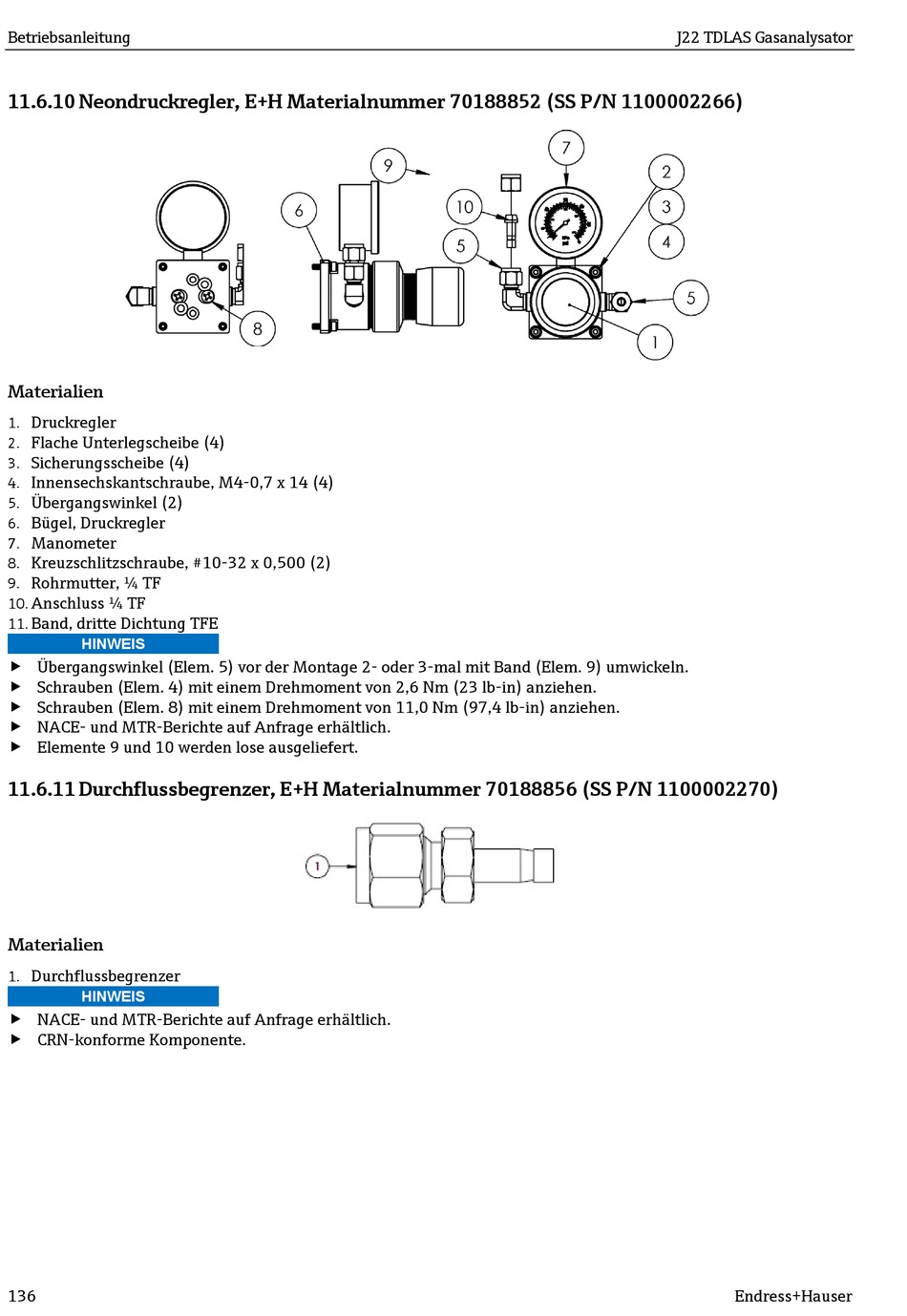

11.6.10 Neondruckregler, E+H Materialnummer 70188852 (SS P/N 1100002266)
Materialien
Druckregler
1.
Flache Unterlegscheibe (4)
2.
Sicherungsscheibe (4)
3.
Innensechskantschraube, M4-0,7 x 14 (4)
4.
Übergangswinkel (2)
5.
Bügel, Druckregler
6.
Manometer
7.
Kreuzschlitzschraube, #10-32 x 0,500 (2)
8.
Rohrmutter, ¼ TF
9.
Anschluss ¼ TF
10.
Band, dritte Dichtung TFE
11.
HINWEIS
 Übergangswinkel (Elem. 5) vor der Montage 2- oder 3-mal mit Band (Elem. 9) umwickeln.
 Schrauben (Elem. 4) mit einem Drehmoment von 2,6 Nm (23 lb-in) anziehen.
 Schrauben (Elem. 8) mit einem Drehmoment von 11,0 Nm (97,4 lb-in) anziehen.
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 Elemente 9 und 10 werden lose ausgeliefert.
11.6.11 Durchflussbegrenzer, E+H Materialnummer 70188856 (SS P/N 1100002270)
Materialien
Durchflussbegrenzer
1.
HINWEIS
 NACE- und MTR-Berichte auf Anfrage erhältlich.
 CRN-konforme Komponente.
